공압 볼 밸브

빠른 세부정보
브랜드 이름: XM 및 OEM도 허용됩니다.
버터플라이 밸브 크기: 50mm-900mm
인증: CE, ATEX, SIL3, ISO9001:2016

문의 보내기

설명

제품소개

많은 산업용 배관 시스템에서 기업은 느린 밸브 개폐, 낮은 수동 작동 효율성, 높은 누출 위험, 높은 유지 관리 비용, 불충분한 자동화 등 실질적인 문제에 직면하는 경우가 많습니다. 이러한 문제는 생산 효율성에 영향을 미칠 뿐만 아니라 안전 위험을 초래할 수도 있습니다.

공압식 볼 밸브는 이러한 문제점을 해결하기 위해 설계된 고효율{0}}밸브 제어 장치입니다. 공압식 액츄에이터로 구동되어 빠르고 안정적이며 자동화된 유체 제어가 가능하며 다양한 산업용 배관 시스템에 널리 사용됩니다.

공압 볼 밸브는 공압 액추에이터가 장착된 볼 밸브입니다. 공압식 액츄에이터의 실행 속도는 상대적으로 빠릅니다. 가장 빠른 전환 속도는 0.05초/회이므로 일반적으로 공압식 퀵{3}}볼 밸브라고 합니다.

공압식 볼 밸브는 볼 밸브 본체와 공압식 액츄에이터로 구성된 자동 제어 밸브입니다. 압축 공기는 액추에이터를 90도 회전시켜 밸브를 빠르게 열거나 닫습니다.

기존 수동 밸브와 비교하여 공압식 볼 밸브는 원격 제어, 자동화된 작동 및 신속한 응답을 제공하므로 빈번한 전환 또는 자동 제어가 필요한 산업용 파이프라인 시스템에 특히 적합합니다.

3개-부분의 볼트 체결 본체는 파이프 연결부를 풀거나 라인에서 밸브를 제거하지 않고도 내부 구성요소에 접근할 수 있도록 분리되어 있습니다. 볼-밸브 설계를 통해 이 밸브는 다른 공기-구동 밸브보다 더 높은 유량을 달성할 수 있습니다. 압축 공기로 작동하여 흐름을 자동으로 시작하고 중지합니다. 포함된 전기 파일럿 밸브 또는 수동 온/오프 밸브(포함되지 않음)를 사용하여 액추에이터로 가는 공기를 제어해야 합니다. 이 밸브는 작동을 위해 입구와 출구 사이에 최소한의 압력 강하가 필요합니다. 상류 압력은 하류 압력보다 커야 합니다. 본체는 316 스테인리스 스틸로 내식성이 뛰어납니다. 모든 밸브에는 액추에이터 상단에 밸브가 열려 있는지 닫혀 있는지를 보여주는 시각적 흐름 표시기가 있습니다.

단동식{0}}액추에이터는 밸브를 여는 데 공기압만 필요합니다. 공기가 꺼지면 자동으로 스프링이 닫힙니다. 이 밸브는 작동되지 않는 한 일반적으로 닫혀 있습니다. 이중-작동식 액추에이터는 밸브를 열고 닫으려면 공기 압력이 필요합니다. 일단 작동되면 이 밸브는 공기 압력이 적용될 때까지 작동 상태를 유지하므로 밸브 시작 위치가 없습니다.

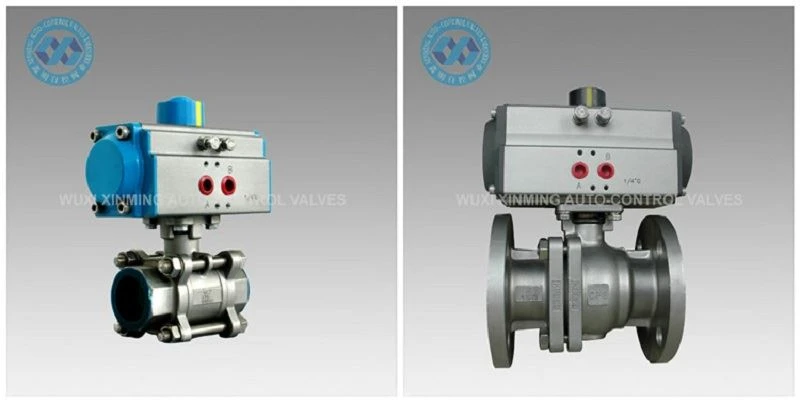

Pneumatic Ball Valve

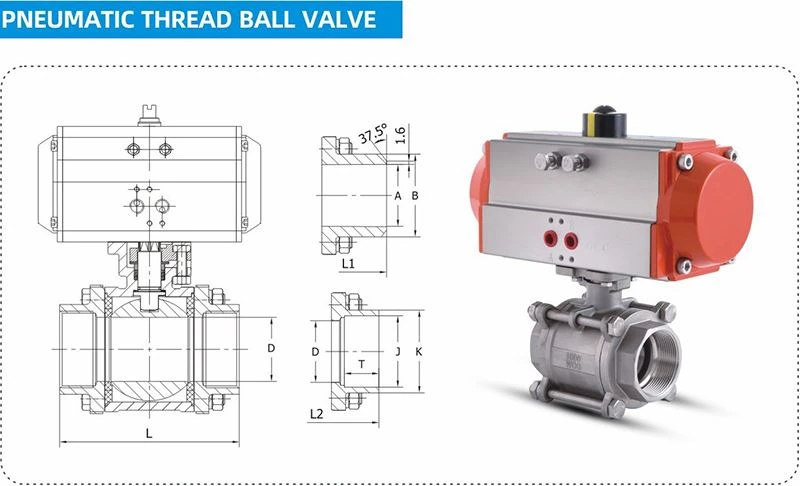

PNEUMATIC THREAD BALL VALVE

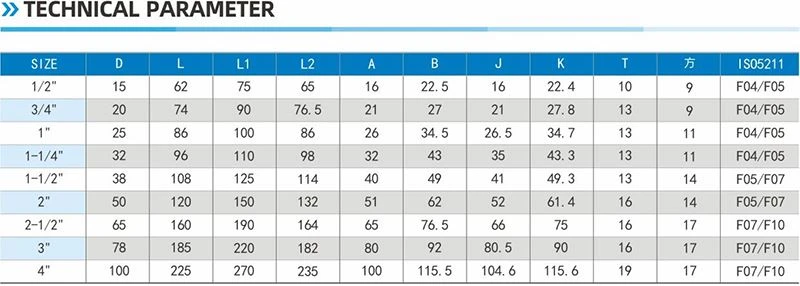

Technical parameters

제품 사양

제품명	공압 볼 밸브
브랜드 이름	XM 및 OEM도 허용됩니다.
버터플라이 밸브 크기	50mm-900mm
밸브 종류	볼 밸브
작동 방식	공압식 액츄에이터
스레드 표준	BSPT/BSP/NPT/DIN/JIS/RC/G
작동 압력	PN63/1000WOG
작동 온도	-20도 - 280도
적용 가능한 미디어	물, 가스, 기름
설계 및 제조	GB/T-12224/ANSI B16.34
검사 및 테스트	GB/T-13927/API598
공기압 테스트	0.8MPA
디자인 하이라이트	방폭-밸브 스템, 풀 보어
인증	CE, ATEX, SIL3, ISO9001:2016

공압 볼 밸브 적용

공압 볼 밸브는 다양한 가연성, 부식성, 먼지가 많고 강한 자기장, 방사선, 진동 및 부식 실내 또는 실외 환경에 적용할 수 있으며 전력, 석유화학, 야금, 석유, 천연 가스, 도시, 건설, 배수, 화학 산업, 정유, 광업, 발전소, 야금, 건설, 의학, 식품, 천연 가스, 과학 연구 등에 널리 사용됩니다.

포장 및 배송

포장 세부사항:

1). 수량이 많은 경우 합판 케이스

2). 소량인 경우 카톤 또는 합판 팔레트

출발항 : 중국 상하이

리드타임:
