솔레노이드 밸브는 액체와 가스의 흐름을 정확하고 효율적으로 제어하는 다양한 산업 분야의 필수 구성 요소입니다. 솔레노이드 밸브 공급업체로서 저는 이러한 장치가 수많은 응용 분야에 어떻게 통합되는지 직접 확인했습니다. 이 블로그에서는 솔레노이드 밸브의 작동 원리를 자세히 알아보고 작동 원리와 시중에서 판매되는 다양한 유형을 살펴보겠습니다.
솔레노이드 밸브의 기본 구조
솔레노이드 밸브의 중심에는 코어 주위에 감겨진 와이어 코일인 전자석이 있습니다. 전류가 코일을 통과하면 자기장이 생성됩니다. 이 자기장은 솔레노이드 밸브가 작동할 수 있게 하는 원동력입니다. 밸브는 또한 밸브 본체, 플런저 및 유체 또는 가스가 흐르는 오리피스로 구성됩니다.
플런저는 일반적으로 강자성 재료로 만들어진 이동식 구성 요소입니다. 코일 내부에 배치되어 제한된 범위 내에서 자유롭게 이동할 수 있습니다. 밸브 본체에는 코일, 플런저 및 오리피스가 들어 있으며 유체 또는 가스의 흐름을 지시하도록 설계되었습니다.
솔레노이드 밸브의 작동 원리
솔레노이드 밸브의 작동은 두 가지 주요 상태, 즉 통전 상태와 비통전 상태로 설명할 수 있습니다.
De - 통전된 상태
코일을 통해 흐르는 전류가 없을 때 솔레노이드 밸브는 전원이 차단된 상태입니다. 이 상태에서는 스프링이나 기타 기계적 수단이 플런저를 특정 위치에 유지합니다. NC(상시 닫힘) 솔레노이드 밸브의 경우 플런저가 오리피스에 밀려 유체나 가스의 흐름을 차단합니다. 상시 열림(NO) 솔레노이드 밸브의 경우 플런저가 오리피스에서 멀리 위치하여 유체나 가스가 자유롭게 흐를 수 있습니다.
통전된 상태
코일에 전류가 가해지면 자기장이 생성됩니다. 자기장에 의해 생성된 자기력은 (대부분의 경우) 스프링의 힘을 극복하고 플런저를 움직입니다. 일반적으로 닫힌 솔레노이드 밸브에서는 플런저가 오리피스에서 당겨져 밸브가 열리고 유체나 가스가 흐르게 됩니다. 일반적으로 열려 있는 솔레노이드 밸브에서는 플런저가 오리피스 쪽으로 밀려 밸브가 닫히고 흐름이 중단됩니다.
밸브가 열리고 닫히는 속도는 자기장의 강도, 플런저의 질량, 스프링의 힘을 포함한 여러 요인에 따라 달라집니다.
솔레노이드 밸브의 종류와 작동 메커니즘
솔레노이드 밸브에는 여러 유형이 있으며 각각 고유한 작동 메커니즘과 용도가 있습니다.
직접 작동 솔레노이드 밸브
직동식 솔레노이드 밸브는 가장 간단한 유형입니다. 추가적인 차압이 필요 없이 밸브 시트에서 직접 작동합니다. 코일에서 발생한 자기력은 플런저를 직접 움직여 오리피스를 열거나 닫습니다. 이 밸브는 유량이 낮고 압력이 낮은 응용 분야에 적합합니다. 예를 들어, 가전제품과 같은 소규모 물 제어 시스템에 일반적으로 사용됩니다.
파일럿 작동형 솔레노이드 밸브
파일럿 작동식 솔레노이드 밸브는 높은 유속과 높은 압력을 사용하는 응용 분야용으로 설계되었습니다. 그들은 작은 파일럿 밸브를 사용하여 메인 밸브 디스크 위의 챔버 압력을 제어합니다. 솔레노이드에 전원이 공급되면 파일럿 밸브가 열리고 챔버의 압력이 떨어집니다. 이 압력 차이로 인해 메인 밸브 디스크가 열리고 유체나 가스가 흐를 수 있습니다. 솔레노이드의 전원이 차단되면 파일럿 밸브가 닫히고 챔버의 압력이 상승하여 메인 밸브가 닫힙니다.
양방향 솔레노이드 밸브
양방향 솔레노이드 밸브에는 입구와 출구라는 두 개의 포트가 있습니다. 이는 유체나 가스의 흐름을 단일 방향으로 제어하는 데 사용됩니다. 이 밸브는 적용 요구 사항에 따라 평상시 닫히거나 열릴 수 있습니다. 예를 들어, 급수 시스템에서 양방향 상시 폐쇄형 솔레노이드 밸브를 사용하여 전원이 꺼졌을 때 물의 흐름을 멈출 수 있습니다.
3방향 솔레노이드 밸브
3방향 솔레노이드 밸브에는 3개의 포트가 있으며 두 개의 다른 경로 사이에서 유체 또는 가스의 흐름을 전환하는 데 사용됩니다. 상시 폐쇄형, 상시 개방형, 범용 등 다양한 방식으로 구성할 수 있습니다. 3방향 솔레노이드 밸브는 냉매 흐름을 제어하는 데 사용되는 에어컨 시스템과 같은 응용 분야에 일반적으로 사용됩니다.
솔레노이드 밸브의 응용
솔레노이드 밸브는 다양한 산업 분야에서 응용됩니다.
산업 자동화
산업 자동화에서 솔레노이드 밸브는 제조 공정에서 유체와 가스의 흐름을 제어하는 데 사용됩니다. 공압 및 유압 시스템에서 실린더, 액추에이터 및 기타 구성 요소를 작동하는 데 사용됩니다. 예를 들어, 포장 기계에서는 솔레노이드 밸브를 사용하여 압축 공기의 흐름을 제어하여 그리퍼와 밀봉 메커니즘을 작동할 수 있습니다.
의료 장비
의료 분야에서는 인공호흡기, 투석기, 약물 전달 시스템 등의 장치에 솔레노이드 밸브가 사용됩니다. 이는 가스와 액체의 흐름을 고정밀도로 제어하는 데 사용되며 의료 치료의 안전성과 효율성을 보장합니다.
가전제품
가전제품에서는 세탁기, 식기세척기, 온수기 등에 솔레노이드 밸브가 사용됩니다. 이는 물의 흐름을 제어하여 기기가 효율적으로 작동하도록 보장하는 데 사용됩니다.
우리의 제품 제공
솔레노이드 밸브 공급업체로서 당사는 고객의 다양한 요구를 충족시키기 위해 광범위한 고품질 솔레노이드 밸브를 제공합니다. 우리는110V 솔레노이드 밸브110V 전원 공급 장치를 사용할 수 있는 애플리케이션에 적합합니다. 이 밸브는 안정적인 성능과 장기적인 내구성을 제공하도록 설계되었습니다.

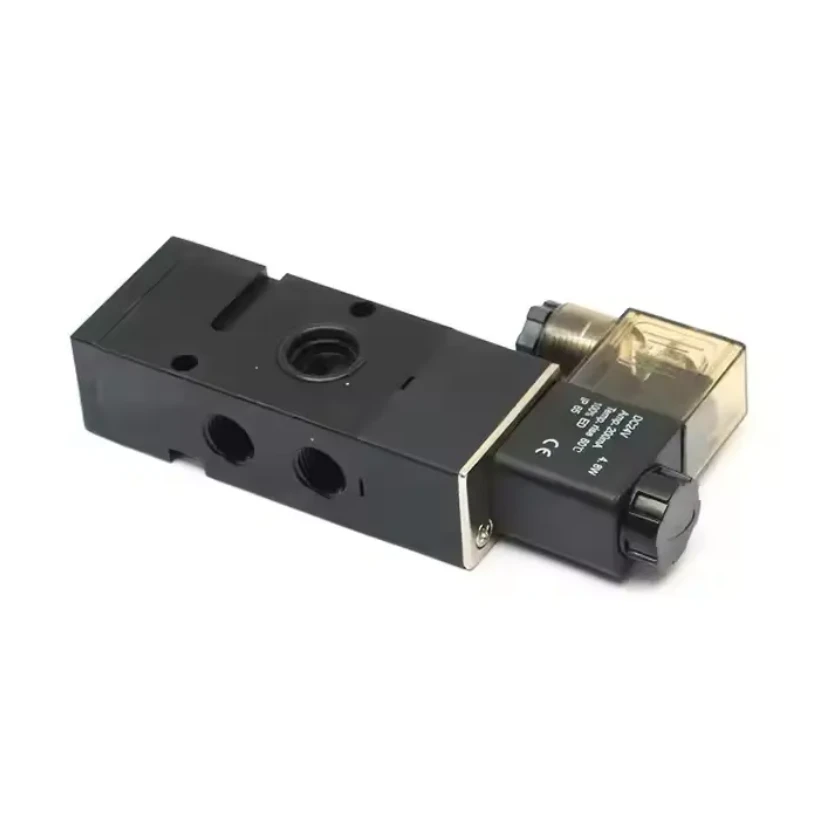

우리의단일 및 이중 작동 공압 액추에이터 솔레노이드 밸브공압 제어 시스템에 이상적입니다. 압축 공기 흐름을 정밀하게 제어하여 공압식 액추에이터의 원활한 작동을 보장하도록 설계되었습니다.
특수하고 고정밀도의 제어가 요구되는 기계장비에 대해 당사는기계 장비 특수, 고정밀 공압 공기 제어 솔레노이드 밸브. 이 밸브는 기계 장비의 엄격한 요구 사항을 충족하도록 설계되어 공압 공기 흐름을 정확하고 안정적으로 제어합니다.
솔레노이드 밸브를 선택하는 이유는 무엇입니까?
- 품질 보증: 제조과정에서 엄격한 품질관리기준을 준수합니다. 당사의 솔레노이드 밸브는 고품질 재료로 제작되어 신뢰성과 내구성을 보장합니다.
- 맞춤화: 우리는 고객마다 요구 사항이 다르다는 것을 이해합니다. 우리는 밸브 크기, 전압 및 유량을 사용자 정의하는 등 고객의 특정 요구 사항을 충족하는 사용자 정의 서비스를 제공합니다.
- 기술지원: 경험이 풍부한 엔지니어 팀은 항상 고객에게 기술 지원을 제공할 준비가 되어 있습니다. 솔레노이드 밸브의 설치, 작동 또는 유지 관리에 대해 궁금한 점이 있으면 언제든지 도와드리겠습니다.
조달 문의
솔레노이드 밸브에 관심이 있거나 해당 응용 분야에 대해 질문이 있는 경우 조달 논의를 위해 당사에 문의하시기 바랍니다. 당사 영업팀은 귀하의 특정 요구 사항에 적합한 솔레노이드 밸브를 선택하는 데 기꺼이 도움을 드릴 것입니다. 우리는 최고의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다.
