소프트 밀봉 밸브의 공급 업체로서, 나는 이러한 필수 구성 요소의 개구부 및 종료 메커니즘을 마스터하는 것의 중요성을 직접 목격했습니다. 신뢰할 수있는 밀봉 성능과 작동 용이성으로 인해 수처리에서 화학 가공에 이르기까지 다양한 산업에서 소프트 밀봉 밸브가 널리 사용됩니다. 이 블로그 게시물에서는 소프트 슬리트 볼 밸브의 개방 및 닫기를 효과적으로 제어하는 방법에 대한 통찰력을 공유하겠습니다.
소프트 슬리트 볼 밸브의 기본 사항을 이해합니다
제어 방법을 탐구하기 전에 소프트 슬리트 볼 밸브의 기본 구조와 작동 원리를 이해하는 것이 중요합니다. 전형적인 소프트 슬리트 볼 밸브는 보어, 줄기, 좌석 및 몸체가있는 공으로 구성됩니다. 볼은 유체의 흐름을 제어하는 핵심 구성 요소입니다. 공이 90도 회전하면 보어는 흐름 경로와 정렬되어 유체가 통과 할 수 있습니다 (열린 위치). 반대로, 볼이 90도 회전하면 보어는 유량 경로에 수직이며 유체 흐름 (폐쇄 위치)을 차단합니다.
일반적으로 PTFE (Polytetrafluoroetylene) 또는 NBR (니트릴 부타디엔 고무)과 같은 재료로 만들어진 소프트 씰은 볼과 시트 사이에 단단한 씰을 제공하여 누출을 방지합니다. 이 밀봉 메커니즘은 제로 누출이 필요한 응용 분야에 적합한 소프트 밀봉 밸브를 만듭니다.
수동 제어
수동 제어는 소프트 얼룩 볼 밸브를 작동하는 가장 간단하고 간단한 방법입니다. 핸드 휠 또는 레버를 사용하여 줄기를 회전 시키면 공을 회전시킵니다. 수동 제어는 일반적으로 소규모 응용 프로그램 또는 자동화가 필요하지 않은 곳에서 일반적으로 사용됩니다.
수동으로 작동하는 소프트 슬리트 볼 밸브를 열려면 밸브가 완전히 열린 위치에 도달 할 때까지 핸드 휠 또는 레버를 시계 방향으로 돌립니다 (대부분의 경우). 밸브가 완전히 열려있을 때는 일반적으로 약간의 저항을 느낄 수 있으며, 이는 공이 흐름 경로와 정렬되었음을 나타냅니다. 밸브를 닫으려면 밸브가 완전히 닫힐 때까지 핸드 휠 또는 레버를 시계 반대 방향으로 돌립니다. 다시 말하지만, 밸브가 완전히 차단되면 저항이 약간 증가한다고 느낄 수 있습니다.
수동 제어에는 단순성, 저렴한 비용 및 유지 보수가 쉬운 장점이 있습니다. 그러나 수동 작동이 시간이 많이 걸리고 육체적으로 까다로울 수있는 대규모 또는 고압 응용 분야에서도 제한 사항이 있습니다.
전기 작동
전기 작동은 산업 환경에서 소프트 슬리트 볼 밸브를 제어하는 데 인기있는 선택입니다. 전기 액추에이터는 전기 에너지를 기계적 움직임으로 변환하여 밸브를 열고 닫는 장치입니다. 정확한 제어, 원격 작동 및 자동화 시스템과 통합하는 기능을 포함하여 몇 가지 이점을 제공합니다.
전기 액추에이터에는 두 가지 주요 유형이 있습니다 : 다중 회전 및 분기 회전. 다중 회전 액추에이터는 스템의 여러 회전이 열리거나 닫히는 밸브에 사용되는 반면, 쿼터 회전 액추에이터는 소프트 슬리트 볼 밸브와 같이 90도 회전이 필요한 밸브 용으로 설계되었습니다.
전기 액추에이터와 함께 소프트 슬리트 볼 밸브를 작동하려면 일반적으로 액추에이터를 전원 및 제어 시스템에 연결해야합니다. 제어 시스템은 간단한 온/오프 스위치 또는보다 정교한 프로그래밍 가능한 로직 컨트롤러 (PLC) 일 수 있으며 밸브의 개방 및 마감 속도, 위치 및 타이밍을 정확하게 제어 할 수 있습니다.
전기 액추에이터를 사용하는 경우 액추에이터의 크기가 올바르게 크기가 높아지고 밸브를 위해 구성되어야합니다. 여기에는 밸브의 요구 사항에 맞게 적절한 토크 등급, 속도 및 전압을 선택하는 것이 포함됩니다. 또한, 액추에이터의 정기적 인 유지 보수 및 검사는 신뢰할 수있는 작동을 보장하기 위해 필요합니다.
공압 작동
공압 작동은 소프트 밀봉 밸브를 제어하는 또 다른 일반적인 방법입니다. 공압 액추에이터는 압축 공기를 사용하여 밸브를 열고 닫는 데 필요한 힘을 생성합니다. 빠른 응답 시간, 높은 토크 출력 및 위험한 환경에 대한 적합성으로 유명합니다.
공압 액추에이터는 이중 작용 또는 스프링 리턴 일 수 있습니다. 이중 작용 액추에이터는 압축 공기를 사용하여 밸브를 열고 닫는 반면, 스프링 퇴행 액추에이터는 압축 공기를 사용하여 밸브를 열고 스프링을 닫습니다.

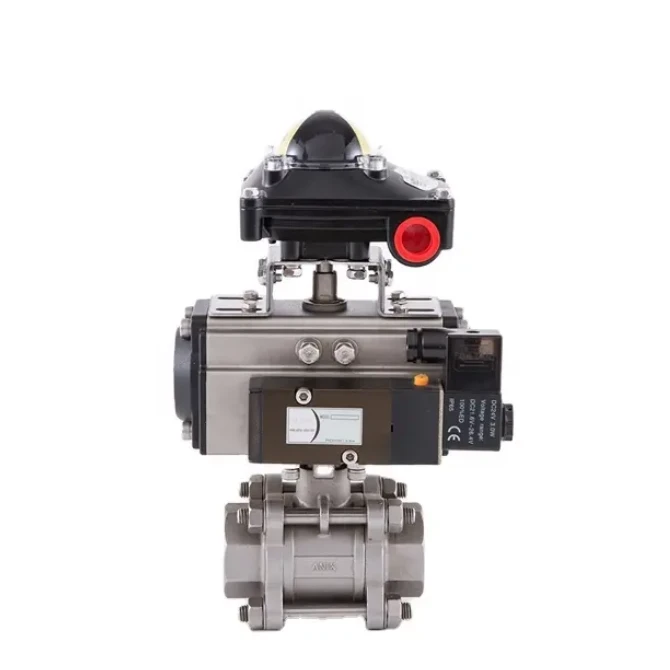

공압 액추에이터가있는 소프트 슬리트 볼 밸브를 작동하려면 액추에이터를 압축 공기 공급 및 제어 밸브에 연결해야합니다. 제어 밸브는 압축 공기의 액추에이터로의 흐름을 조절하여 밸브의 개구부 및 닫기를 제어 할 수 있습니다.
공압 작동의 주요 장점 중 하나는 실패 안전 작동을 제공하는 능력입니다. 정전 또는 압축 공기의 손실이 발생하는 경우, 스프링 턴 액추에이터는 밸브를 자동으로 닫아 유체의 흐름을 방지합니다. 이 기능은 공압 작동을 안전 우선 순위 인 응용 분야에서 인기있는 선택으로 만듭니다.
유압 작동
유압 작동은 일반적으로 대규모 산업 공정 또는 해외 석유 및 가스 운영과 같이 높은 토크와 정확한 제어가 필요한 응용 분야에서 사용됩니다. 유압 액추에이터는 유압 유체를 사용하여 밸브를 열고 닫는 데 필요한 힘을 생성합니다.
유압 작동 시스템은 유압 펌프, 제어 밸브 및 액추에이터로 구성됩니다. 유압 펌프는 유압 유체를 가압 한 다음 제어 밸브에 의해 액추에이터로 향합니다. 액추에이터는 유압 에너지를 기계적 움직임으로 변환하여 밸브를 열고 닫습니다.
유압 액션은 고출력 출력, 정확한 제어 및 가혹한 환경에서 작동하는 능력을 포함하여 몇 가지 장점을 제공합니다. 그러나 다른 작동 방법에 비해보다 복잡하고 비싼 시스템이 필요하며, 신뢰할 수있는 작동을 보장하려면 적절한 유지 보수가 필수적입니다.
올바른 작동 방법을 선택합니다
소프트 슬리트 볼 밸브에 대한 작동 방법을 선택할 때는 응용 프로그램 요구 사항, 밸브의 크기 및 유형, 운영 환경 및 예산을 포함한 몇 가지 요소를 고려해야합니다.
- 응용 프로그램 요구 사항 :제어되는 유체의 유량, 압력, 온도 및 매체를 고려하십시오. 예를 들어, 빠른 개방 및 폐쇄가 필요한 응용 분야에서 공압 또는 전기 작동이 더 적합 할 수 있습니다. 높은 토크가 필요한 응용 분야에서 유압 작동이 최선의 선택 일 수 있습니다.
- 밸브 크기 및 유형 :밸브의 크기와 유형은 또한 작동 방법의 선택에 영향을 줄 수 있습니다. 더 큰 밸브는 일반적으로 작동하는 데 더 많은 토크가 필요하므로 더 강력한 액추에이터가 필요할 수 있습니다. 또한 일부 밸브는 특정 유형의 연결 또는 장착과 같은 작동에 대한 특정 요구 사항을 가질 수 있습니다.
- 운영 환경 :온도, 습도 및 유해 물질의 존재와 같은 요인을 포함한 작동 환경은 액추에이터의 성능과 내구성에 영향을 줄 수 있습니다. 예를 들어, 부식성 환경에서는 스테인레스 스틸 또는 코팅 액추에이터가 필요할 수 있습니다. 위험한 지역에서는 폭발 방지 액추에이터가 필요할 수 있습니다.
- 예산:작동 시스템의 비용도 중요한 고려 사항입니다. 수동 제어는 가장 비용 효율적인 옵션이지만 모든 응용 프로그램에 적합하지는 않습니다. 전기, 공압 및 유압 작동 시스템은 액추에이터의 크기, 유형 및 특징에 따라 비용이 크게 다를 수 있습니다.
결론
다양한 산업 공정의 효율적이고 신뢰할 수있는 작동을 보장하기 위해서는 소프트 슬리트 볼 밸브의 개방 및 닫기를 제어하는 것이 필수적입니다. 사용 가능한 다양한 작동 방법을 이해하고 응용 프로그램에 적합한 방법을 선택하면 밸브의 성능을 최적화하고 누출 위험 및 기타 문제를 최소화 할 수 있습니다.
소프트 밀봉 밸브의 공급 업체로서 우리는 특정 요구 사항을 충족시키기 위해 광범위한 제품 및 작동 옵션을 제공합니다. 소규모 애플리케이션을 위해 수동으로 작동하는 밸브 또는 대형 산업 공장을위한 자동화 된 시스템이 필요하든 올바른 솔루션을 제공 할 수있는 전문 지식과 경험이 있습니다.
소프트 밀봉 밸브에 대해 더 많이 배우거나 밸브 제어에 대한 질문이 있으시면 주저하지 마십시오.저희에게 연락하십시오. 당사의 전문가 팀은 조달 요구를 도와 줄 준비가되어 있으며 애플리케이션에 가장 적합한 밸브를 찾도록 도와줍니다.
참조
- Clark Wright의 "밸브 핸드북".
- Tom Jenkins의 "산업 밸브 : 실용 가이드".
- 소프트 슬리트 볼 밸브 및 액추에이터에 대한 제조업체의 매뉴얼 및 기술 문서.
