고속 흐름이 흐르는 파이프라인에 WCB 버터플라이 밸브를 설치하려면 신중한 계획과 정확한 실행이 필요합니다. WCB 버터플라이 밸브 공급업체로서 저는 밸브의 장기적인 성능과 파이프라인 시스템의 전반적인 안전을 보장하는 데 있어서 적절한 설치의 중요성을 직접 목격했습니다. 이 블로그에서는 이 설치 프로세스에 대한 자세한 단계와 고려 사항을 공유하겠습니다.
사전 설치 준비
설치를 시작하기 전에 WCB 버터플라이 밸브와 파이프라인을 종합적으로 검사하는 것이 중요합니다. 먼저 밸브 본체, 디스크 또는 스템에 긁힘, 찌그러짐, 균열 등 운송 중 눈에 띄는 손상이 있는지 밸브를 확인하십시오. 개스킷, 볼트, 너트를 포함한 밸브의 모든 구성 요소의 상태가 양호한지 확인하십시오.
다음으로 파이프라인을 검사합니다. 파이프라인의 내경을 측정하여 밸브의 크기와 일치하는지 확인합니다. 파이프라인은 깨끗해야 하며 잔해, 녹 또는 밸브의 밀봉 성능에 영향을 미칠 수 있는 기타 오염 물질이 없어야 합니다. 브러시, 압축 공기 등 적절한 청소 도구를 사용하여 파이프라인을 철저하게 청소하십시오.
올바른 위치 선택
고속 흐름 파이프라인에서 WCB 버터플라이 밸브의 올바른 위치를 선택하는 것이 필수적입니다. 밸브는 엘보우, 티 또는 기타 흐름을 방해하는 요소에서 멀리 떨어진 파이프라인의 직선 섹션에 설치해야 합니다. 밸브 상류측 파이프 직경의 최소 5~10배, 하류측 파이프 직경의 2~3배의 직선 구간을 권장합니다. 이를 통해 밸브를 통과하기 전후에 흐름이 안정적으로 유지되어 캐비테이션 및 과도한 마모의 위험이 줄어듭니다.
또한 유지보수 및 작동을 위해 밸브의 접근성을 고려하십시오. 밸브는 점검, 수리, 교체를 위해 쉽게 접근할 수 있는 위치에 설치해야 합니다. 공간이 협소한 장소나 다른 장비에 의해 막힐 수 있는 장소에는 밸브 설치를 피하세요.
밸브 장착
위치가 결정되면 WCB 버터플라이 밸브를 장착할 차례입니다. 먼저 개스킷을 밸브 양쪽에 배치합니다. 개스킷이 중앙에 있고 밸브 및 파이프라인 플랜지와 올바르게 정렬되어 있는지 확인하십시오. 개스킷은 파이프라인의 유체 및 작동 조건과 호환되는 재료로 만들어져야 합니다.
그런 다음 밸브를 파이프라인 플랜지에 맞춥니다. 플랜지 정렬 도구를 사용하여 밸브의 볼트 구멍과 파이프라인 플랜지가 완벽하게 정렬되었는지 확인하십시오. 구멍을 통해 볼트를 삽입하고 손으로 너트를 균일하게 조입니다. 이 단계에서는 너트를 완전히 조이지 마십시오. 정렬 불량이 발생할 수 있습니다.
볼트 조이기
누출 없는 설치를 위해서는 적절한 볼트 조임이 중요합니다. 토크 렌치를 사용하여 밸브 제조업체가 지정한 권장 토크 값으로 볼트를 조이십시오. 조임력이 균일하게 분산되도록 볼트를 십자형 패턴으로 조입니다. 볼트를 과도하게 조이면 개스킷과 밸브 플랜지가 손상될 수 있고, 너무 적게 조이면 누출이 발생할 수 있습니다.
볼트를 초기 토크 값으로 조인 후 밸브와 파이프 라인의 정렬을 다시 확인하십시오. 필요한 경우 약간의 조정을 한 다음 볼트를 최종 토크 값으로 다시 조이십시오. 이 프로세스는 적절한 밀봉을 보장하고 잠재적인 누출을 방지하는 데 도움이 됩니다.
밸브 테스트
설치가 완료되면 WCB 버터플라이 밸브를 테스트해야 합니다. 먼저 육안 검사를 실시하여 정렬 불량이나 손상의 명백한 징후가 있는지 확인하십시오. 그런 다음 압력 테스트를 수행하여 설치의 무결성을 확인합니다.
밸브를 닫고 파이프라인의 압력을 작동 압력까지 점차적으로 높입니다. 밸브 플랜지, 개스킷 또는 밸브 본체 주변에 누출이 있는지 확인하십시오. 누출이 감지되면 즉시 시스템을 끄고 압력을 해제한 후 설치를 다시 확인하십시오. 볼트를 조이거나 개스킷을 교체하는 등 필요한 조정을 한 후 압력 테스트를 반복하십시오.
고속 흐름에 대한 특별 고려 사항
고속 흐름 파이프라인에서는 추가적인 고려 사항을 고려해야 합니다. 고속 흐름은 유체 내 증기 기포의 형성 및 붕괴인 캐비테이션을 유발할 수 있습니다. 캐비테이션은 밸브 디스크, 시트 및 기타 구성품을 손상시켜 밸브 성능을 저하시키고 서비스 수명을 단축시킬 수 있습니다.
캐비테이션을 방지하려면 고성능 버터플라이 밸브 등 적절한 설계의 밸브 사용을 고려하십시오. 이 밸브는 고속 흐름을 처리하고 캐비테이션 위험을 줄이도록 설계되었습니다. 또한 밸브 상류에 흐름 제어 장치를 설치하여 유속을 줄이고 흐름을 안정화할 수 있습니다.
유지보수 및 모니터링
고속 흐름 파이프라인에서 WCB 버터플라이 밸브의 장기적인 성능을 위해서는 정기적인 유지 관리 및 모니터링이 필수적입니다. 밸브를 정기적으로 검사하기 위한 유지보수 일정을 수립하십시오. 개스킷, 볼트, 밸브 디스크 및 시트의 마모 또는 손상 상태를 점검하십시오. 마모된 부품을 적시에 교체하십시오.
압력, 온도, 유량 등 밸브의 작동 매개변수를 모니터링합니다. 이러한 매개변수가 크게 변경되면 밸브나 파이프라인 시스템에 문제가 있음을 나타낼 수 있습니다. 모니터링 시스템을 활용하여 데이터를 수집 및 분석하고, 결과에 따라 적절한 조치를 취합니다.
관련 제품

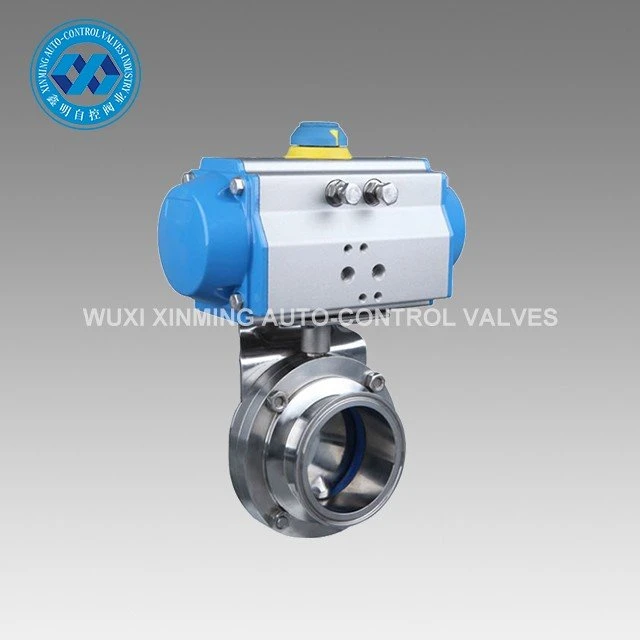

WCB 버터플라이 밸브 공급업체로서 당사는 다양한 고품질 버터플라이 밸브도 제공합니다. 예를 들어, 우리의새로운 도착 공압 스테인레스 스틸 웨이퍼 버터 플라이 밸브다양한 산업 분야에 맞게 설계되어 안정적인 성능과 쉬운 작동을 제공합니다. 우리의위생 버터플라이 밸브엄격한 위생 기준을 충족하여 식품, 음료, 제약 산업에 적합합니다. 그리고 우리의공압식 액츄에이터 트라이 - 편심 버터플라이 밸브고압 및 고온 응용 분야에 이상적입니다.
구매 및 협상 문의
WCB 버터플라이 밸브 또는 기타 제품에 관심이 있으시면 구매 및 협상을 위해 저희에게 연락해 주시기 바랍니다. 우리의 전문 팀은 자세한 제품 정보, 경쟁력 있는 가격 및 우수한 애프터 서비스를 제공할 것입니다. 우리는 귀하의 특정 요구 사항을 충족하고 만족을 보장하기 위해 최선을 다하고 있습니다.
참고자료
- 밸브 제조업체에서 제공하는 밸브 설치 및 유지 관리 매뉴얼.
- 파이프라인 설치 및 밸브 작동에 대한 산업 표준 및 지침.
- 고속유량 및 밸브 성능에 관한 기술 논문 및 연구.
