파이프 라인 진동은 공압 볼 밸브와 관련하여 진정한 두통이 될 수 있습니다. 공압 볼 밸브 공급 업체로서 파이프 라인 진동이 발생할 수있는 종류의 손상을 직접 보았습니다. 이 블로그에서는 해당 손상을 방지하고 밸브를 원활하게 작동시키는 방법에 대한 몇 가지 팁을 공유 할 것입니다.
공압 볼 밸브에 대한 파이프 라인 진동의 영향 이해
먼저, 파이프 라인 진동이 공압 볼 밸브에 어떤 영향을 미치는지 이야기합시다. 진동은 밸브의 구성 요소를 풀고, 씰을 착용하고, 심지어 밸브 본체를 갈라지는 등 모든 종류의 문제를 일으킬 수 있습니다. 시간이 지남에 따라 이러한 문제는 누출, 밸브 성능 감소 및 궁극적으로 밸브 고장으로 이어질 수 있습니다.
파이프 라인이 진동하면 해당 에너지를 밸브로 전달합니다. 끊임없는 흔들림은 밸브를 함께 고정하는 볼트와 너트를 느슨하게 만들 수 있습니다. 이것은 밸브의 구조적 무결성을 약화시킬뿐만 아니라 누출 위험을 증가시킵니다. 밸브 내부의 씰도 위험에 처해 있습니다. 진동으로 인해 다른 부품에 문지르고, 마모하고 누출을 방지하는 능력을 줄일 수 있습니다.
파이프 라인 진동 소스 식별
손상을 방지하기 전에 진동이 어디에서 나오는지 알아야합니다. 파이프 라인 진동의 일반적인 소스가 몇 가지 있습니다. 가장 일반적인 중 하나는 유체 흐름입니다. 유체가 고속으로 또는 불규칙한 흐름 패턴으로 파이프 라인을 통과하면 난기류가 생성되어 파이프 라인이 진동을 일으킬 수 있습니다.
다른 소스는 펌프 및 압축기와 같은 파이프 라인에 연결된 장비입니다. 이 기계는 작동 할 때 진동을 생성 할 수 있으며 파이프 라인으로 전송할 수 있습니다. 또한 지진 또는 인근 기계와 같은 외부 요인은 파이프 라인 진동을 유발할 수 있습니다.
예방 조치
적절한 설치
파이프 라인 진동으로 인한 밸브 손상을 방지하는 가장 중요한 단계 중 하나는 적절한 설치입니다. 진동에 대한 노출을 최소화하는 방식으로 밸브가 설치되어 있는지 확인하십시오. 이는 밸브와 파이프 라인 사이에 유연한 커넥터를 사용하는 것을 의미 할 수 있습니다. 유연한 커넥터는 일부 진동 에너지를 흡수하여 밸브에 도달하는 양을 줄일 수 있습니다.
밸브를 설치할 때는 파이프 라인에 올바르게 정렬되어 있는지 확인하십시오. 오정렬은 밸브에 추가 응력을 유발하여 진동으로 인한 손상에 더 취약합니다. 또한 올바른 도구와 기술을 사용하여 볼트와 너트를 올바른 토크로 조입니다. 이렇게하면 밸브를 안전하게 유지하고 구성 요소가 느슨해 질 위험이 줄어 듭니다.
지원 및 브레이싱
파이프 라인에 적절한 지원과 브레이스를 제공하면 진동을 줄이는 데 도움이 될 수 있습니다. 파이프 라인을 따라 정기적으로 파이프 지지대를 사용하여 안정적으로 유지하십시오. 지지대는 진동을 흡수하고 약화 시키도록 설계되어야합니다.
밸브 자체의 경우 밸브지지 브래킷을 사용하는 것을 고려하십시오. 이것은 밸브를 제자리에 유지하고 진동으로 인한 움직임을 줄이는 데 도움이 될 수 있습니다. 브래킷은 충분한 지원을 제공하면서 약간의 유연성을 제공하는 방식으로 설치해야합니다.
오른쪽 밸브를 선택합니다
진동을 처리 할 때 모든 공압 볼 밸브가 동일하게 생성되는 것은 아닙니다. 애플리케이션의 밸브를 선택할 때는 진동을 견딜 수 있도록 설계된 밸브를 선택하십시오. 강력한 구조와 고품질 재료가있는 밸브를 찾으십시오.
예를 들어, 우리폭발 방지 공압 볼 밸브강력한 재료와 파이프 라인 진동의 응력을 처리 할 수있는 견고한 설계로 제작되었습니다. 또한 내부 구성 요소에 대한 진동의 영향을 줄이는 데 도움이되는 기능도 있습니다.

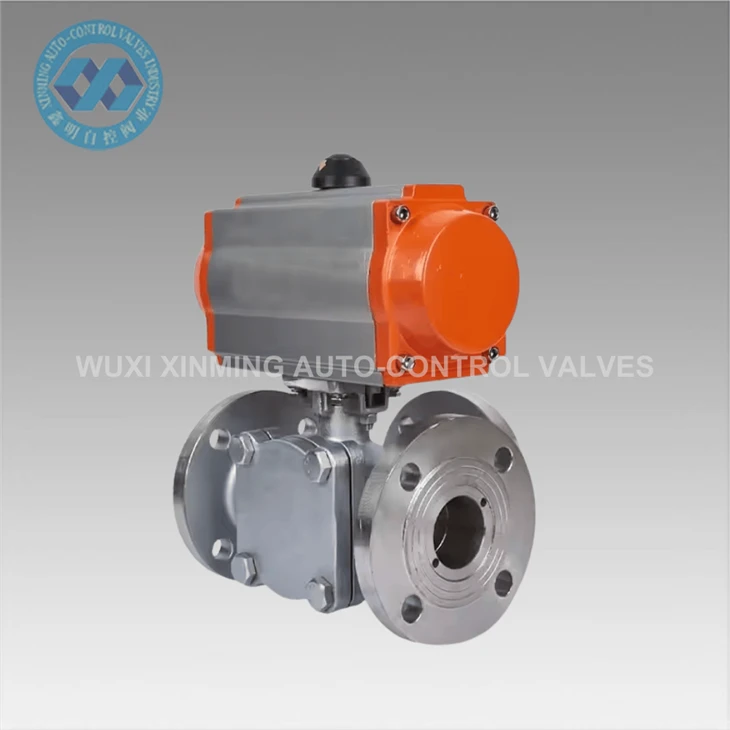

더 복잡한 시스템을위한 밸브가 필요한 경우고품질 3 방향 볼 밸브, 플랜지 볼 밸브훌륭한 옵션입니다. 파이프 라인 진동이있는 경우에도 안정적인 성능을 제공하도록 설계되었습니다.
그리고 공간이 제한된 응용 분야의 경우, 우리공압 액추에이터 웨이퍼 얇은 볼 밸브내구성을 희생하지 않고 소형 디자인을 제공합니다. 진동을 견딜 수 있고 여전히 매끄럽게 작동 할 수 있습니다.
진동 감쇠 장치
파이프 라인이나 밸브에 설치할 수있는 다양한 진동 감쇠 장치도 있습니다. 이 장치는 진동 에너지를 흡수하거나 소산하여 작동합니다.
한 가지 예는 진동 차단기입니다. 이 장치는 파이프 라인과지지 구조 사이에 배치되어 진동 전송을 줄입니다. 또 다른 옵션은 동적 진동 흡수기로, 반대 힘을 생성하여 진동에 대항하도록 설계되었습니다.
정기적 인 유지 보수
정기적 인 유지 보수는 파이프 라인 진동으로 인한 밸브 손상을 방지하는 데 중요합니다. 느슨한 구성 요소, 마모 된 씰 또는 균열과 같은 마모 징후가 있는지 밸브에 정기적으로 검사하십시오. 느슨한 볼트와 너트를 조이고 가능한 빨리 손상된 부품을 교체하십시오.
유지 보수 중에 밸브와 파이프 라인의 정렬을 확인하십시오. 밸브에 추가 응력을 유발할 수있는 오정렬 징후가 없는지 확인하십시오. 또한 밸브를 정기적으로 청소하여 성능에 영향을 줄 수있는 파편이나 오염 물질을 제거하십시오.
파이프 라인 모니터링
진동을위한 파이프 라인을 모니터링하면 문제를 조기에 감지하고 밸브에 심각한 손상을 입히기 전에 시정 조치를 취할 수 있습니다. 진동의 진폭과 주파수를 측정 할 수있는 다양한 진동 모니터링 장치가 있습니다.
진동을 정기적으로 모니터링하면 문제를 나타낼 수있는 진동 패턴의 변화를 식별 할 수 있습니다. 예를 들어, 진동 진폭의 증가는 파이프 라인에 막힘이 있거나 장비 조각이 오작동한다는 것을 의미 할 수 있습니다.
결론
파이프 라인 진동으로 인한 공압 볼 밸브의 손상을 방지하는 것은 전부 적극적인 접근 방식을 취하는 것입니다. 진동 소스를 이해하고 적절한 설치, 지원 및 밸브 선택과 같은 예방 조치를 구현하고 정기적 인 유지 보수 및 모니터링을 수행함으로써 밸브를 양호한 작업 조건으로 유지하고 비용이 많이 드는 수리 및 교체를 피할 수 있습니다.
고품질 공압 볼 밸브 시장에 나와 있거나 파이프 라인 진동으로 인한 밸브 손상을 방지하는 방법에 대한 자세한 정보가 필요한 경우 주저하지 마십시오. 특정 요구에 맞는 솔루션을 찾도록 도와 드리겠습니다. 조달 토론을 시작하려면 저희에게 연락하여 시스템을 원활하게 운영하는 데 도움이되는 방법을 확인하십시오.
참조
- "파이프 라인 진동 분석 및 완화" - 파이프 라인 엔지니어링에 관한 업계 핸드북
- "공압 볼 밸브 설계 및 응용 프로그램" - 밸브 설계 및 성능에 대한 기술 안내서
