이봐! 위생 볼 밸브의 공급 업체로서, 나는 이러한 밸브가 최고를 수행 할 수 있도록 많은 경험을 가지고 있습니다. 이 블로그에서는 위생 볼 밸브의 성능을 테스트하는 방법을 안내합니다.
1. 육안 검사
실제 성능 테스트를 시작하기 전에 오래된 형태의 육안 검사가 필수적입니다. 밸브를 자세히 살펴보십시오. 밸브의 신체, 공 및 줄기의 균열, 찌그러짐 또는 긁힘과 같은 명백한 손상 징후를 확인하십시오. 손상된 밸브는 박쥐에서 바로 성능을 손상시킬 수 있습니다. 또한 물개와 개스킷을 검사하십시오. 마모, 노화 또는 변형의 징후없이 상태가 양호해야합니다. 이 시각적 검사 중에 문제가있는 경우 붉은 깃발이며 밸브 또는 결함이있는 부품을 교체하는 것을 고려할 수 있습니다.
2. 압력 테스트
위생 볼 밸브 테스트의 가장 중요한 측면 중 하나는 압력 테스트입니다. 이를 통해 밸브가 누출되지 않고 다른 수준의 압력을 처리 할 수 있는지 결정하는 데 도움이됩니다.
정수압 테스트
정수압 테스트의 경우 물을 시험 매체로 사용합니다. 먼저 밸브를 닫고 압력 테스트 리그에 연결하십시오. 밸브와 연결된 파이프를 물로 채우고 공기가 피를 흘리도록하십시오. 그런 다음 점차 시험 압력에 대한 압력을 증가시킵니다. 이 테스트 압력은 일반적으로 산업 표준 또는 밸브 사양에 따라 결정됩니다.
대부분의 위생 볼 밸브의 경우 테스트 압력은 최대 작업 압력의 약 1.5 배입니다. 특정 기간 (보통 5-10 분)의 압력을 안정적으로 유지하십시오. 이 시간 동안 밸브에 누출 징후가 있는지 조심스럽게 검사하십시오. 모든 조인트, 씰 및 밸브 본체 자체를 확인하십시오. 물이 떨어지거나 스며 들면 밸브의 밀봉 성능에 문제가 있음을 의미합니다.
공압 압력 테스트
공압 압력 테스트는 공기 또는 질소와 같은 불활성 가스를 사용합니다. 프로세스는 정수압 테스트와 유사하지만 몇 가지 차이점이 있습니다. 가스는 액체보다 압축성이 높기 때문에 압력 축적 - UP 및 방출을보다 신중하게 수행해야합니다. 또한 가스 누출이 시각적으로 감지하기가 더 어려울 수 있기 때문에 종종 비눗물 용액을 사용하여 누출을 점검합니다.
밸브의 모든 잠재적 누출 지점에 비눗물을 바르십시오. 누출이 있으면 탈출하는 가스는 비눗물에서 기포를 형성합니다. 정수압 테스트에서와 마찬가지로 정해진 시간의 테스트 압력을 유지하고 밸브를 면밀히 모니터링하십시오.
3. 흐름 테스트
흐름 테스트는 위생 볼 밸브의 성능을 평가하는 데있어 또 다른 중요한 부분입니다. 밸브가 유체 흐름을 얼마나 잘 제어 할 수 있는지 이해하는 데 도움이됩니다.
오픈 - 흐름 테스트
개방 - 흐름 테스트에서 밸브를 완전히 열고 유체 (물 또는 대표적인 공정 유체)가 알려진 유속으로 흐르도록합니다. 밸브의 상류 및 하류에 설치된 압력 게이지를 사용하여 밸브를 가로 지르는 압력 강하를 측정하십시오. 압력 강하는 밸브가 흐름에 제공하는 저항을 나타냅니다.
낮은 압력 강하는 밸브에 유량 특성이 양호하여 유체가 쉽게 통과 할 수 있음을 의미합니다. 높은 압력 강하는 에너지 소비를 증가시키고 시스템 효율을 줄일 수 있습니다. 측정 된 압력 강하를 밸브의 지정된 압력 - 드롭 곡선과 비교하십시오. 측정 된 값이 지정된 값보다 상당히 높으면 밸브의 내부 설계 또는 밸브 내부의 막힘에 문제가 있음을 의미 할 수 있습니다.
흐름 - 제어 테스트
흐름 - 제어 테스트는 밸브가 유량을 얼마나 잘 조절할 수 있는지 확인하는 데 사용됩니다. 밸브를 완전히 개방에서 완전히 닫히는 것으로 점차 조정하고 다른 밸브 위치에서 해당 유량을 측정하십시오. 이를 통해 밸브의 흐름 - 제어 곡선을 만드는 데 도움이됩니다.
우물 - 위생 볼 밸브를 수행하면 부드럽고 정확한 흐름 제어를 제공 할 수 있습니다. 유량이 잘못되거나 완전히 닫히면 밸브가 흐름을 완전히 닫지 않으면 흐름 - 제어 성능에 문제가 있습니다.
4. 토크 테스트
토크 테스트는 밸브를 열고 닫는 데 얼마나 많은 힘이 필요한지에 관한 것입니다. 이것은 밸브의 작동 용이성과 장기적 내구성에 영향을 미치기 때문에 중요합니다.
토크 렌치를 사용하여 밸브를 열고 닫는 데 필요한 토크를 측정하십시오. 토크 값은 밸브 제조업체가 지정한 범위 내에 있어야합니다. 토크가 너무 높으면 밸브 내부에 마찰이있을 수 있으며, 아마도 오정렬, 손상된 부품 또는 부적절한 윤활로 인해 마찰이 있음을 의미 할 수 있습니다. 반면, 토크가 너무 낮 으면 느슨하거나 마모 된 내부 메커니즘을 나타낼 수 있습니다.
5. 시트 누설 테스트
시트 누출 테스트는 밸브가 닫힐 때 밀봉하는 기능에 중점을 둡니다. 시트 누출을 테스트하는 방법에는 여러 가지가 있지만 일반적인 방법은 헬륨과 같은 추적자 가스를 사용하는 것입니다.
먼저 밸브를 닫고 밸브 시트 주위에 밀봉 된 챔버를 만듭니다. 트레이서 가스를 밸브의 한쪽에 도입하십시오. 그런 다음 가스 감지 장치를 사용하여 좌석을 통해 다른쪽으로 누출되는 가스의 양을 측정하십시오.
허용 좌석 누출 속도는 일반적으로 산업 표준에 의해 지정됩니다. 측정 된 누설 속도 가이 한계를 초과하면 밸브의 시트 밀봉 성능은 최대 PAR이 아닙니다.
6. 사이클 테스트
사이클 테스트에는 실제 세계 사용을 시뮬레이션하기 위해 밸브를 여러 번 열고 닫는 것이 포함됩니다. 이를 통해 시간이 지남에 따라 밸브의 내구성과 신뢰성을 확인하는 데 도움이됩니다.
자동 테스트 리그를 설정하여 특정 주파수로 밸브를 열고 닫습니다. 사이클 수는 밸브의 의도 된 응용 프로그램에 따라 달라질 수 있지만 일반적으로 수천에 따라 다릅니다. 사이클 테스트 중에 토크 요구 사항, 흐름 특성 및 시트 누출을 포함하여 밸브의 성능을 모니터링하십시오.
주기 수가 증가함에 따라 밸브가 토크 증가, 흐름 감소 또는 시트 누출 증가와 같은 마모 징후를 보이기 시작하면 장기 용어 사용에 적합하지 않을 수 있습니다.
우리의 제품 범위

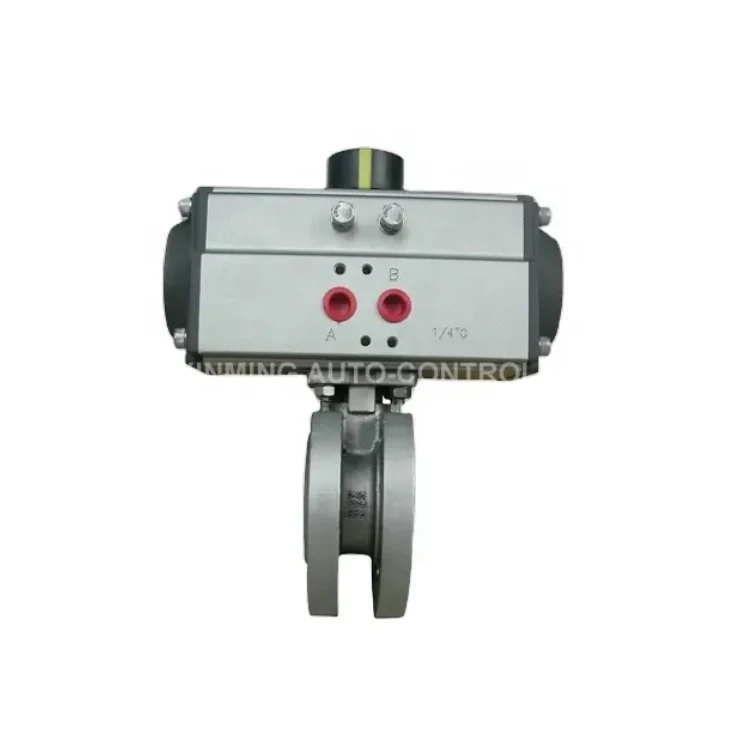

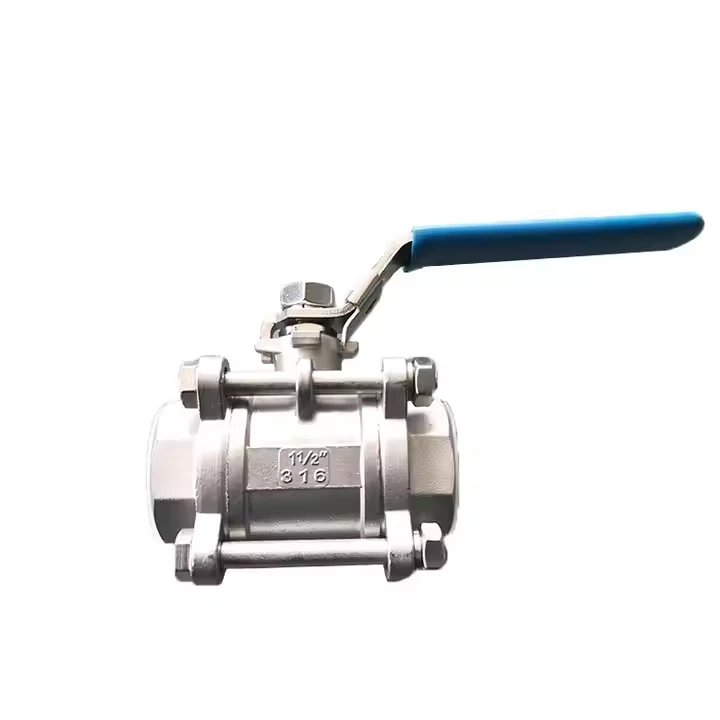

우리는 다양한 고객 요구를 충족시키기 위해 다양한 위생 볼 밸브를 제공합니다. 예를 들어, 우리는 있습니다공압 액추에이터 웨이퍼 얇은 볼 밸브소형 디자인과 뛰어난 성능으로 유명합니다. 우리의공압 볼 밸브 놋쇠 볼 밸브 고품질 볼 밸브고품질 황동으로 만들어져서 부식성이 우수합니다. 180도 회전이있는 밸브가 필요하다면180도 공압 액추에이터 3 웨이 볼 밸브훌륭한 선택입니다.
위생 볼 밸브 시장에 있고 성능이 높은 제품을 받고 싶다면 주저하지 말고 연락하십시오. 세부 제품 정보를 제공하고 테스트 프로세스를 통해 밸브가 특정 요구 사항을 충족하는지 확인할 수 있습니다. 조달을 위해 저희에게 연락하여 훌륭한 비즈니스 관계를 시작합시다!
참조
- ASME B16.34- 밸브 - 플랜지, 나사산 및 용접 끝
- API 598- 밸브 검사 및 테스트
- ISO 5208- 산업 밸브 - 밸브의 압력 테스트
