이봐! WCB Butterfly 밸브의 공급 업체로서 파이프 라인의 이러한 밸브의 설치 요구 사항에 대해 종종 질문을받습니다. 그래서 나는 당신을 도울 수있는 통찰력을 공유 할 것이라고 생각했습니다.
먼저, WCB 나비 밸브가 무엇인지 이야기합시다. 디스크를 사용하여 파이프 라인의 유체 흐름을 제어하는 분기 턴 밸브 유형입니다. WCB 부품은 밸브 본체의 재료를 지칭하며, 이는 강도와 내구성으로 알려진 탄소강의 유형입니다.
파이프 라인 준비
WCB 나비 밸브를 설치하기 전에 파이프 라인을 올바르게 준비해야합니다. 파이프 라인은 깨끗하고 잔해, 녹 또는 먼지가 없어야합니다. 파이프 라인의 모든 이물질은 밸브 디스크 또는 밀봉 표면을 손상시켜 누출 또는 부적절한 작동을 초래할 수 있습니다. 파이프 클리너 또는 고압 공기 폭발을 사용하여 파이프 라인 내부를 청소할 수 있습니다.
파이프 라인도 올바른 길이로 절단해야합니다. 파이프 라인의 끝이 정사각적이고 매끄 럽습니다. 끝이 정사각형이 아닌 경우 밸브 설치 중에 오정렬이 발생할 수있어 밸브의 성능에 영향을 미칩니다. 파이프 커터 또는 톱을 사용하여 파이프 라인을 자른 다음 파일을 사용하여 가장자리를 부드럽게 할 수 있습니다.
밸브 검사
파이프 라인이 준비되면 WCB 나비 밸브를 검사 할 차례입니다. 밸브에 균열, 찌그러짐 또는 밸브 본체 또는 디스크의 긁힘과 같은 가시 손상이 있는지 확인하십시오. 또한 밸브 스템이 바인딩없이 부드럽게 회전해야합니다. 문제가 발생하면 제조업체 또는 공급 업체에 즉시 문의하십시오.
밸브의 밀봉 표면도 확인해야합니다. 씰은 누출을 방지하는 데 중요합니다. 물개에 마모 또는 손상의 징후를 찾으십시오. 씰이 손상되면 설치 전에 교체해야합니다.
설치 위치
올바른 설치 위치를 선택하는 것이 중요합니다. 유지 보수 및 작동을 위해 쉽게 액세스 할 수있는 곳에 밸브를 설치해야합니다. 홍수가 발생하기 쉬운 지역에 밸브를 설치하지 않거나 극한 온도 나 부식성 물질에 노출되는 곳.
밸브는 파이프 라인의 직선 섹션에 설치해야합니다. 이를 통해 적절한 흐름 분포를 보장하고 난기류의 위험을 줄여 밸브의 성능에 영향을 줄 수 있습니다. 경험의 좋은 규칙은 직선 파이프 상류의 5-10 파이프 직경과 밸브의 다운 스트림 2-3 파이프 직경을 갖는 것입니다.
밸브 장착
WCB 나비 밸브를 장착 할 때는 파이프 라인과 올바르게 정렬되어 있는지 확인하십시오. 필요한 경우 밸브가 중앙에 똑바로 세워 지도록 정렬 도구를 사용하십시오. 볼트와 개스킷을 사용하여 밸브를 파이프 라인에 연결할 수 있습니다. 밸브 본체의 고르지 않은 응력을 피하기 위해 볼트를 고르게 조여야하여 누출을 유발할 수 있습니다.
볼트를 조일 때 올바른 토크를 사용하는 것이 중요합니다. 오버 - 볼트를 조이면 밸브 나 개스킷이 손상 될 수 있지만, 조임하면 누출이 발생할 수 있습니다. 권장 토크 값에 대한 제조업체의 지침을 참조하십시오.
액추에이터 설치 (해당되는 경우)

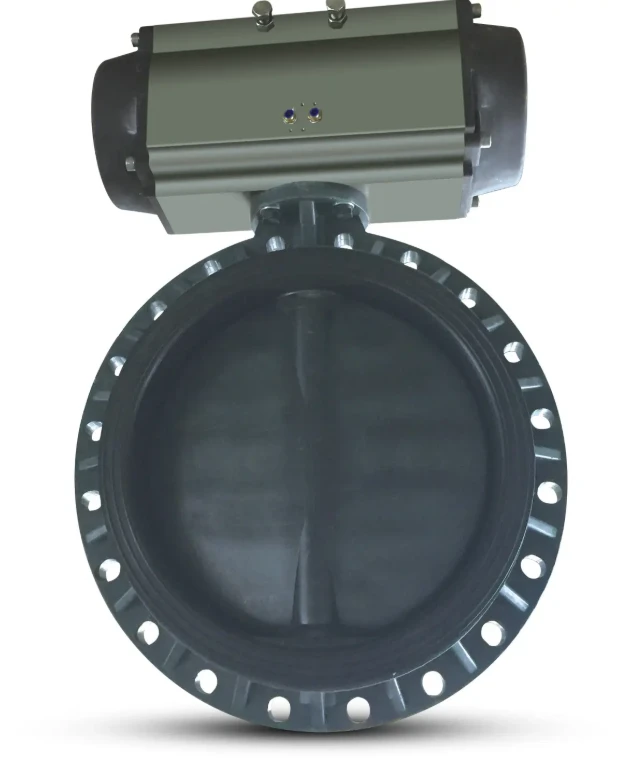

WCB Butterfly 밸브에 다음과 같은 액추에이터가 제공되는 경우액추에이터 제어 공압 PVC 나비 밸브액추에이터의 적절한 설치가 중요합니다. 액추에이터는 밸브 스템에 단단히 장착해야합니다. 액추에이터가 전기 또는 공압 액추에이터인지 여부에 따라 액추에이터가 올바르게 유선 또는 파이프를하고 모든 연결이 빡빡했는지 확인하십시오.
액추에이터를 테스트하여 부드럽게 작동하고 밸브를 완전히 열고 닫을 수 있는지 확인하십시오. 원하는 밸브 작업을 달성하기 위해 필요한 경우 액추에이터 설정을 조정하십시오.
압력 테스트
밸브가 설치된 후 압력 테스트를 수행하는 것이 중요합니다. 이렇게하면 누출이 있는지 확인하고 밸브가 제대로 작동하는지 확인하는 데 도움이됩니다. 압력 게이지를 사용하여 파이프 라인의 압력을 모니터링 할 수 있습니다.
파이프 라인의 압력을 천천히 증가시켜 시작하십시오. 밸브와 누출 징후에 대한 연결을 주시하십시오. 누출이 발견되면 즉시 압력을 차단하고 볼트를 조이거나 필요에 따라 개스킷을 교체하십시오.
다른 구성 요소와의 호환성
WCB 나비 밸브는 파이프 라인 시스템의 다른 구성 요소와 호환되어야합니다. 예를 들어, 사용하는 경우 a구제 액추에이터 볼 버튼 완두콩 나비 밸브 라이닝 PTFE 씰, 파이프 라인의 유체, 압력 및 온도의 유형과 호환되는지 확인하십시오.
또한 밸브의 흐름 특성을 고려하십시오. 밸브는 과도한 압력 강하 또는 흐름 제한을 유발하지 않고 파이프 라인의 유체의 유량과 압력을 처리 할 수 있어야합니다.
소프트 - 씰 고려 사항

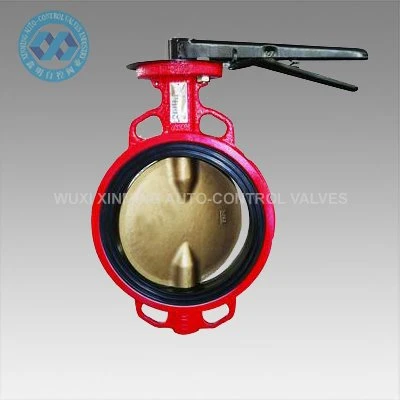

사용하는 경우소프트 - 씰 나비 밸브몇 가지 추가 고려 사항이 있습니다. 소프트 - 씰 밸브는 온도 및 화학 노출에 더 민감합니다. 소프트 씰 재료가 파이프 라인의 유체와 호환되는지 확인하십시오.
또한 소프트 씰 밸브를 설치할 때주의하십시오. 오버를 피하십시오 - 볼트를 조이십시오. 이로 인해 부드러운 씰이 손상되고 누출이 발생할 수 있습니다.
유지 보수 액세스
마지막으로, 유지 보수를 위해 밸브 주위에 충분한 공간이 있는지 확인하십시오. 일상적인 검사, 청소 및 부품 교체를 위해 밸브에 액세스 할 수 있어야합니다. 미리 계획하고 밸브에 쉽게 접근 할 수있는 장애물이 없는지 확인하십시오.
결론적으로 파이프 라인에 WCB 나비 밸브를 설치하려면 신중한 준비, 적절한 설치 기술 및 철저한 테스트가 필요합니다. 이러한 설치 요구 사항을 따르면 밸브가 오랫동안 원활하고 효율적으로 작동하도록 할 수 있습니다.
WCB Butterfly 밸브 시장에 있거나 설치에 대해 궁금한 점이 있으시면 주저하지 말고 연락하십시오. 우리는 모든 밸브 요구 사항을 도와주고 특정 애플리케이션에 적합한 밸브를 선택하는 데 도움을 줄 수 있습니다. 소규모 스케일 프로젝트를위한 간단한 밸브 또는 산업용 응용 프로그램을위한 복잡한 밸브 시스템이 필요한지 여부에 관계없이, 우리는 당신을 덮었습니다. 채팅을하고 귀하의 요구 사항을 충족하는 방법에 대해 토론합시다!
참조
- 밸브 설치 매뉴얼
- 파이프 라인 설계 및 설치 지침
