나비 밸브의 노련한 공급 업체로서, 나는이 밸브가 다양한 산업 응용 분야에서 수행하는 중요한 역할을 직접 목격했습니다. 나비 밸브의 가장 중요한 측면 중 하나는 실링 방법으로 성능, 신뢰성 및 수명에 직접적인 영향을 미칩니다. 이 블로그 게시물에서는 나비 밸브의 다양한 밀봉 방법, 장점 및 응용 프로그램을 탐구하여 필요에 맞는 올바른 밸브를 선택할 때 정보에 입각 한 결정을 내릴 수 있도록하겠습니다.
탄력성 좌석
탄력성 좌석은 나비 밸브에서 사용되는 가장 일반적인 밀봉 방법 중 하나입니다. 여기에는 고무 또는 EPDM과 같은 엘라스토머 재료를 사용하여 밸브 디스크와 밸브 본체 사이에 단단한 밀봉을 만듭니다. 탄력성 시트는 일반적으로 밸브 본체 또는 디스크에 성형되어 유연하고 내구성있는 밀봉 표면을 제공합니다.
탄력성 좌석의 주요 장점 중 하나는 우수한 밀봉 성능입니다. 엘라스토머 재료는 밸브 디스크와 본체의 표면 불규칙성을 준수하여 저압 조건에서도 단단한 씰을 보장 할 수 있습니다. 이로 인해 복원력이 강한 나비 밸브는 수처리 식물, HVAC 시스템 및 식품 및 음료 가공과 같이 거품이 가중 차단이 필요한 응용 분야에 이상적입니다.
탄력성 좌석의 또 다른 장점은 부식과 마모에 대한 저항입니다. 엘라스토머 재료는 밸브 바디와 디스크를 가혹한 화학 물질, 산 및 기타 부식성 물질의 효과로부터 보호하여 밸브의 서비스 수명을 연장 할 수 있습니다. 또한 탄력성 시트는 유체에 입자와 잔해의 영향을 흡수하여 밸브 구성 요소의 손상 위험을 줄일 수 있습니다.
그러나 탄력성이 높은 나비 밸브에는 몇 가지 제한 사항이 있습니다. 엘라스토머 재료는 극한 조건에서 탄성을 저하 시키거나 잃을 수 있기 때문에 고온 또는 고압 적용에 적합하지 않을 수 있습니다. 또한, 탄력성 좌석은 시간이 지남에 따라 마모되기 쉽다. 특히 밸브가 자주 열리고 닫히는 응용 분야에서.
금속 좌석
금속 좌석은 나비 밸브에 사용되는 또 다른 인기있는 밀봉 방법입니다. 여기에는 밸브 디스크와 밸브 본체 사이의 금속-금속 접촉을 사용하여 씰을 생성하는 것이 포함됩니다. 금속 시트는 일반적으로 밸브 본체 또는 디스크에 가공되거나 용접되어 단단하고 내구성있는 밀봉 표면을 제공합니다.
금속 좌석의 주요 장점 중 하나는 고온과 압력을 견딜 수있는 능력입니다. 금속 재료는 극한의 조건에서도 무결성과 밀봉 성능을 유지할 수 있으므로 금속 좌석 나비 밸브는 석유 및 가스, 발전 및 화학 처리 산업의 응용에 이상적입니다.
금속 좌석의 또 다른 장점은 마모에 대한 저항입니다. 금속 시트는 유체에서 입자와 잔해의 영향을 견딜 수있어 밸브 구성 요소의 손상 위험을 줄일 수 있습니다. 또한 금속 시트는 손상되면 쉽게 수리하거나 교체하여 밸브의 서비스 수명을 연장 할 수 있습니다.
그러나 금속 좌석 나비 밸브에는 몇 가지 제한이 있습니다. 금속-금속 접촉은 특히 높은 수준의 밀봉 성능이 필요한 응용 분야에서 기포가 가중 차단을 제공하지 않을 수 있습니다. 또한, 금속 시트는 특히 밸브가 가혹한 화학 물질 또는 부식성 물질에 노출되는 응용 분야에서 부식 및 산화가 발생할 수 있습니다.
이중 편심 좌석
이중 편심 좌석은 밀봉 성능을 향상시키고 마모 감소를 제공하는 금속 좌석 방법의 변형입니다. 여기에는 밸브 설계에서 두 가지 편심을 사용하는 것이 포함됩니다 : 샤프트와 디스크에 하나는 하나입니다. 편심으로 인해 밸브 디스크가 열리고 닫히면 밸브 디스크가 중심으로 회전하여 디스크와 시트 사이의 마찰을 줄이고 밀봉 표면의 마모를 최소화합니다.
이중 편심 좌석의 주요 장점 중 하나는 최소 토크로 단단한 씰을 제공하는 기능입니다. 편심 디자인을 사용하면 밸브 디스크가 시트에서 빠르게 열릴 때 빠르게 분리되어 밀봉 표면의 마찰과 마모가 줄어 듭니다. 이로 인해 이중 편심 나비 밸브는 대형 직경 파이프 라인 및 고압 시스템과 같이 낮은 작동 토크가 필요한 응용 분야에 이상적입니다.
이중 편심 좌석의 또 다른 장점은 마모에 대한 저항입니다. 편심 디자인은 디스크와 시트 사이의 접촉을 줄여 밀봉 표면의 마모를 최소화하고 밸브의 서비스 수명을 연장합니다. 또한, 이중 편심 설계는 밸브 디스크와 시트 사이의 오정렬을 보상하여 일관되고 신뢰할 수있는 씰을 보장 할 수 있습니다.
그러나 이중 편심 나비 밸브에는 몇 가지 제한이 있습니다. 금속-금속 접촉이 완벽한 씰을 제공하지 않을 수 있으므로, 편심 설계는 기포가 끊어진 차단이 필요한 응용 분야에 적합하지 않을 수 있습니다. 또한, 이중 편심 설계는 다른 밀봉 방법보다 더 복잡하고 비싸 질 수 있으며, 특수 제조 및 설치 기술이 필요합니다.
트리플 편심 좌석
트리플 편심 좌석은 나비 밸브에서 사용되는 가장 진보 된 밀봉 방법입니다. 여기에는 밸브 설계에서 세 가지 편심을 사용하는 것이 포함됩니다 : 샤프트에 하나, 디스크에 1 개, 좌석에 하나 있습니다. 편심으로 인해 밸브 디스크가 열리고 닫히면 밸브 디스크가 중심에서 회전하게하여 캠과 같은 동작을 만들어 마찰과 마모가 최소화되어 단단한 씰을 보장합니다.
트리플 편심 좌석의 주요 장점 중 하나는 최소 토크로 버블-톱니 차단을 제공하는 능력입니다. 밸브 디스크의 CAM과 같은 동작을 사용하면 시트가 열리면서 시트에서 빠르게 분리되어 밀봉 표면의 마찰과 마모가 줄어 듭니다. 이로 인해 오일 및 가스, 발전 및 화학 처리 산업과 같이 높은 수준의 밀봉 성능이 필요한 응용 분야에 3 중 편심 나비 밸브가 이상적입니다.
트리플 편심 좌석의 또 다른 장점은 마모에 대한 저항입니다. 밸브 디스크의 캠과 같은 동작은 디스크와 시트 사이의 접촉을 줄여 밀봉 표면의 마모를 최소화하고 밸브의 서비스 수명을 확장합니다. 또한 트리플 편심 디자인은 밸브 디스크와 시트 사이의 오정렬을 보상하여 일관되고 신뢰할 수있는 씰을 보장 할 수 있습니다.
그러나 트리플 편심 나비 밸브에도 몇 가지 제한이 있습니다. 트리플 편심 디자인은 다른 밀봉 방법보다 더 복잡하고 비쌀 수 있으며, 특수 제조 및 설치 기술이 필요합니다. 또한, 밸브가 다른 유형의 나비 밸브보다 비쌀 수 있으므로 트리플 편심 설계는 저비용 밸브가 필요한 애플리케이션에 적합하지 않을 수 있습니다.
결론
결론적으로, 나비 밸브의 밀봉 방법은 성능, 신뢰성 및 수명에 크게 영향을 줄 수있는 중요한 요소입니다. 탄력성 좌석은 저온 및 압력에서 거품이 가중 차단이 필요한 응용 분야에 이상적이며, 금속 좌석은 고온과 압력이 관련된 응용 분야에 적합합니다. 이중 편심 좌석과 3 중 편심 좌석은 밀봉 성능이 향상되고 마모가 줄어들어 높은 수준의 밀봉 성능이 필요한 응용 분야에 이상적입니다.

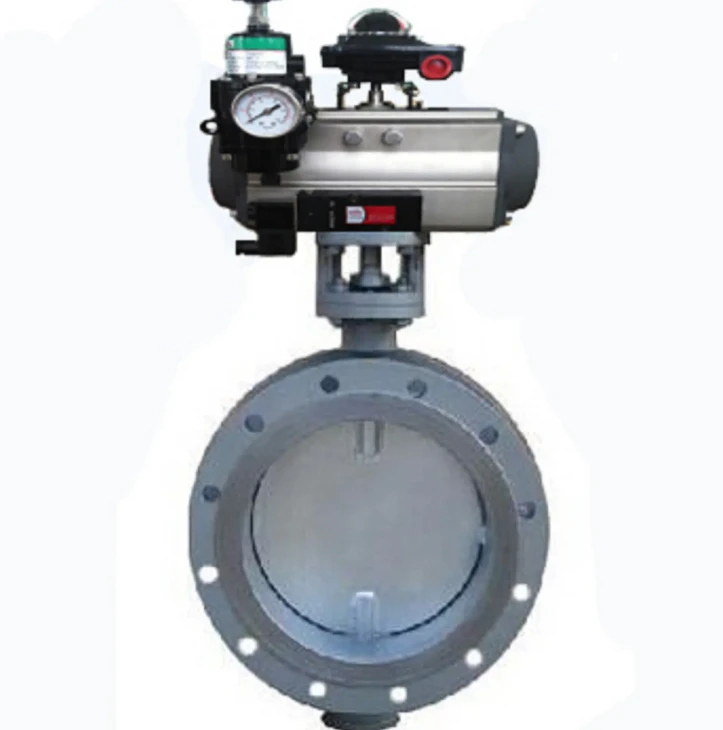

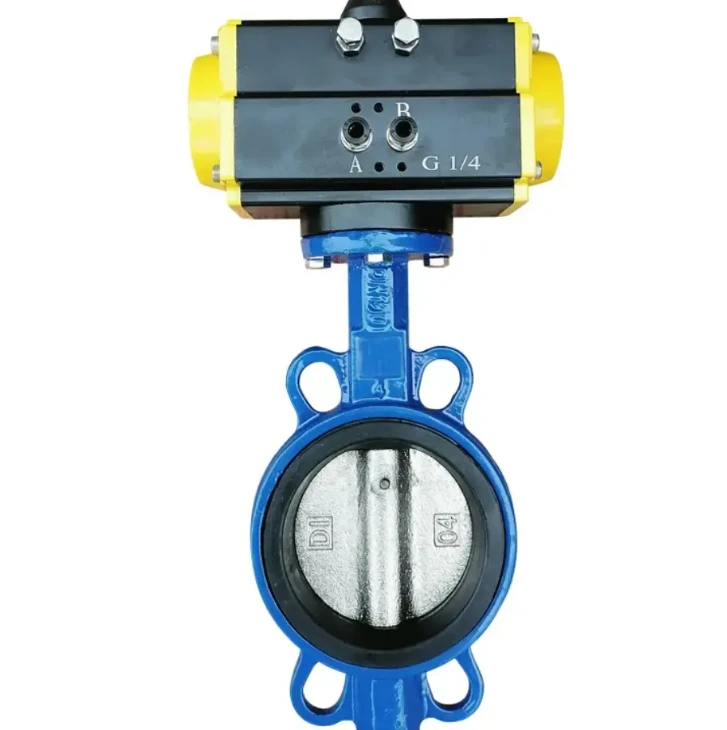

버터 플라이 밸브 공급 업체로서, 우리는 고객의 다양한 요구를 충족시키기 위해 다양한 밀봉 방법을 갖춘 광범위한 나비 밸브를 제공합니다. 우리의트리플 편심 나비 밸브최소 토크로 버블 테이트 차단을 제공하도록 설계되어 고압 및 고온 응용 분야에 이상적입니다. 우리의새로운 도착 공압 스테인레스 스틸 웨이퍼 나비 밸브우수한 밀봉 성능 및 부식 저항을위한 탄력성 좌석이있어 다양한 응용 분야에 적합합니다. 그리고 우리새로운 금속 버튼 ne way 체크 다이어프램 액추에이터 공압 밸브다양한 산업에서 유체 제어를위한 신뢰할 수 있고 비용 효율적인 솔루션을 제공합니다.
애플리케이션을위한 고품질 나비 밸브를 찾고 있다면 주저하지 말고 문의하십시오. 당사의 전문가 팀은 귀하의 요구에 맞는 올바른 밸브를 선택하고 경쟁력있는 견적을 제공하는 데 기꺼이 도와 드리겠습니다. 우리는 당신과 함께 일하기를 기대합니다!
참조
- "나비 밸브 : 선택, 설치 및 유지 보수", Valve Magazine
- "나비 밸브의 밀봉 기술", 밸브 월드
- "나비 밸브에서 다양한 밀봉 방법의 장점과 단점"Valve Manufacturer 's Association
