유체 제어 시스템과 관련하여 나비 밸브는 단순성, 비용 - 효과 및 효율적인 작동으로 인해 인기있는 선택입니다. 두 가지 일반적인 유형의 나비 밸브는 러그 - 타입 및 웨이퍼 유형입니다. 러그 버터 플라이 밸브 공급 업체로서 저는 두 가지 유형에 대한 광범위한 경험을 가지고 있으며 그 차이, 장점 및 응용 프로그램을 이해했습니다. 이 블로그에서는 러그 타입과 웨이퍼 타입 나비 밸브 간의 주요 차이를 탐구하여 특정 요구에 대한 정보에 근거한 결정을 내릴 수 있습니다.
구조 설계
러그 타입과 웨이퍼 타입 나비 밸브의 가장 분명한 차이점은 구조 설계에 있습니다. 웨이퍼 - 타입 나비 밸브는 두 플랜지 사이에 설치되도록 설계되었습니다. 그것은 파이프 라인의 플랜지 사이에 꼭 맞는 얇은 몸체로 비교적 간단한 구조를 가지고 있습니다. 밸브는 양쪽의 플랜지를 통과하는 볼트에 의해 제자리에 고정되어 있으며, 그 사이의 밸브 본체를 압축합니다. 이 설계는 웨이퍼 - 타입 밸브가 컴팩트하고 가벼워서 공간이 제한되는 응용 분야에 이상적입니다.
반면에, 러그 타입 나비 밸브는 둘레 주위에 나사 러그를 특징으로합니다. 이 러그에는 볼트를 삽입 할 수있는 구멍이 있습니다. 웨이퍼 타입 밸브와 달리, 러그 - 타입 밸브는 인접한 플랜지를 함께 볼트로 고정 할 필요없이 파이프 라인에 설치할 수 있습니다. 밸브의 각 끝은 플랜지에 독립적으로 볼트로 고정되어 파이프 라인 섹션을 쉽게 분리 할 수 있습니다. 이는 파이프 라인의 한쪽을 차단하고 다른 쪽은 작동 상태로 유지되므로 구성 요소의 유지 보수 또는 교체가 필요한 시스템에서 특히 유용합니다.
설치 및 유지 보수
웨이퍼 유형 및 러그 설치 - 유형 나비 밸브도 크게 다릅니다. 웨이퍼 - 타입 밸브에는 밸브 양쪽의 플랜지가 정확한 정렬이 필요합니다. 그들은 밀봉을 위해 플랜지 사이의 압축에 의존하기 때문에, 잘못 정렬하면 누출이 발생할 수 있습니다. 설치에는 일반적으로 플랜지 사이에 밸브를 삽입하고 볼트를 고르게 조여 적절한 밀봉을 보장합니다. 그러나이 프로세스는 특히 완벽한 정렬을 달성하는 것이 어려운 대규모 직경의 파이프 라인에서 어려울 수 있습니다.
러그 - 유형 밸브는 설치 중에 더 많은 유연성을 제공합니다. 나사의 러그는 각 플랜지에 독립적으로 연결하여 두 플랜지 사이의 정확한 정렬 필요성을 줄입니다. 이로 인해 특히 파이프 라인 플랜지가 완벽하게 정렬되지 않은 개조 프로젝트 또는 시스템에서 설치가 더 빠르고 쉽습니다. 또한 유지 보수와 관련하여 러그 타입 밸브가 빛납니다. 파이프 라인의 섹션을 서비스 해야하는 경우 러그 타입 밸브의 한쪽에있는 볼트를 제거하여 다른 시스템에 영향을 미치지 않고 해당 섹션을 분리 할 수 있습니다. 웨이퍼 타입 밸브에는 불가능합니다.이 밸브는 유지 보수를 위해 전체 파이프 라인을 차단해야합니다.
밀봉 성능
러그 타입 및 웨이퍼 - 타입 나비 밸브는 효과적인 밀봉을 제공하도록 설계되었습니다. 그러나 그들의 밀봉 메커니즘과 성능은 응용 프로그램에 따라 다를 수 있습니다. 웨이퍼 - 타입 밸브는 플랜지 사이의 압축에 의존하여 씰을 만듭니다. 밸브의 엘라스토머 시트는 디스크에 압축되어 유체 누출을 방지합니다. 저압 및 온도가 낮은 응용 분야에서 웨이퍼 - 타입 밸브는 안정적인 밀봉을 제공 할 수 있습니다. 그러나 높은 압력 또는 높은 온도 환경에서 압축 씰이 손상되어 누출이 발생할 수 있습니다.
반면에 러그 - 타입 밸브는 종종 더 강력한 밀봉 메커니즘을 가지고 있습니다. 각 플랜지에 대한 독립적 인 연결은 밸브 시트의 압축을보다 잘 제어 할 수있게합니다. 또한 많은 러그 - 타입 밸브는 이중 오프셋 또는 트리플 오프셋 디스크로 설계되어 디스크와 조작 중에 시트 사이의 마찰을 줄임으로써 씰이 더 튼튼합니다. 이로 인해 러그 - 타입 밸브는 높은 압력 및 고온 응용 분야뿐만 아니라 제로 누출이 필요한 애플리케이션에 더 적합합니다.
응용 프로그램
러그 타입과 웨이퍼 - 타입 나비 밸브 사이의 선택은 종종 특정 응용 프로그램에 따라 다릅니다. 웨이퍼 - 타입 밸브는 일반적으로 비용과 공간이 주요 고려 사항 인 응용 분야에서 일반적으로 사용됩니다. 이들은 수처리 공장, HVAC 시스템 및 일반 산업 파이프 라인에 널리 사용됩니다. 소형 디자인과 상대적으로 저렴한 비용은 여러 밸브가 필요한 대형 스케일 프로젝트에 매력적인 옵션입니다.
반면에 러그 - 타입 밸브는 격리 및 유지 보수가 중요한 응용 분야에서 선호됩니다. 일반적으로 화학 가공 공장, 석유 및 가스 파이프 라인 및 발전 시설에 사용됩니다. 이러한 산업에서는 유지 보수 또는 비상 폐쇄를 위해 파이프 라인의 섹션을 분리하는 능력이 필수적입니다. 독립적 인 장착이 더 나은 안정성을 제공하기 때문에 LUG- 유형 밸브는 파이프 라인에 진동 또는 움직임이 적용될 수있는 응용 분야에서도 사용됩니다.
제품 권장 사항

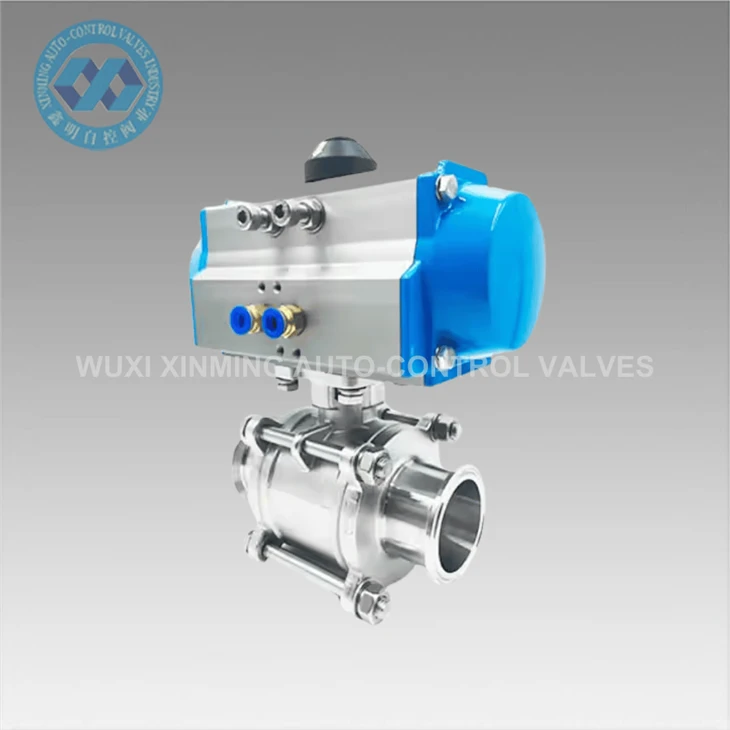

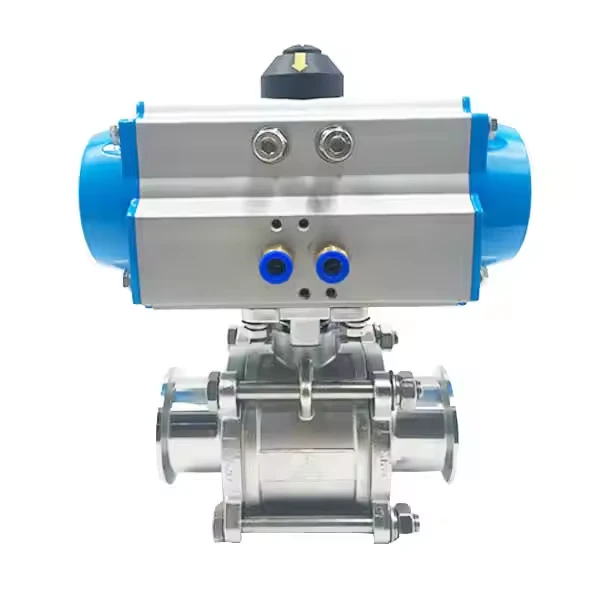

나비 밸브 시장에 있다면 관련 제품 중 일부를 추천하고 싶습니다. 우리의위생 스테인리스 스틸 304 볼 밸브위생 및 부식 저항이 중요한 응용 분야에 좋은 선택입니다. 고품질 스테인레스 스틸 304로 만들어져 내구성과 장기 성능이 길어집니다.
자동 제어가 필요한 응용 프로그램의 경우공압 위생 나비 밸브훌륭한 옵션입니다. 밸브의 정확하고 안정적인 제어를 허용하는 공압 액추에이터를 특징으로하여 식음료 가공, 제약 제조 및 기타 위생 응용 분야에 적합합니다.
높은 압력 및 고온 용도 응용 프로그램을위한 밸브가 필요한 경우견고하고 신뢰할 수있는 공압 이중 편심 플랜지 나비 밸브이상적인 선택입니다. 이중 편심 디자인은 단단한 씰을 제공하고 밸브 구성 요소의 마모를 줄여 까다로운 환경에서 장기 성능을 보장합니다.
결론
결론적으로, 러그 타입과 웨이퍼 - 타입 나비 밸브 중에서 선택은 설치 요구 사항, 밀봉 성능 및 응용 프로그램을 포함한 여러 요인에 따라 다릅니다. 웨이퍼 - 타입 밸브는 비용 - 민감성 및 공간 - 제한된 응용 프로그램에 적합한 반면, LUG- 유형 밸브는 격리 및 유지 보수가 중요한 응용 분야에 더 적합합니다. 러그 버터 플라이 밸브 공급 업체로서, 우리는 특정 요구에 맞는 올바른 밸브를 선택하는 데 도움이되는 전문 지식과 경험을 가지고 있습니다. 소규모 스케일 프로젝트 또는 대규모 스케일 산업 애플리케이션을위한 밸브를 찾고 있더라도 고품질 제품과 우수한 고객 서비스를 제공 할 수 있습니다.
제품에 대해 더 많이 배우거나 응용 프로그램에 적합한 밸브를 선택하는 데 도움이 필요하다면 주저하지 말고 조달 및 협상을 위해 저희에게 연락하십시오. 유체 제어 요구를 충족시키기 위해 귀하와 협력하기를 기대합니다.
참조
- 크레인 밸브 그룹. "나비 밸브 핸드북."
- 에머슨 자동화 솔루션. "밸브 선택 가이드."
- 발 메트. "나비 밸브 기술 개요."
