CV로 종종 표시되는 흐름 계수는 공압 볼 밸브의 성능을 이해하는 데 중요한 매개 변수입니다. 공압 볼 밸브의 주요 공급 업체로서, 나는 다양한 산업 응용 분야 에서이 계수의 중요성을 직접 목격했습니다. 이 블로그 게시물에서는 공압 볼 밸브의 흐름 계수가 무엇인지, 왜 중요한지, 그리고 그것이 이러한 밸브의 기능에 어떤 영향을 미치는지 알아볼 것입니다.
흐름 계수 (CV)는 무엇입니까?
유량 계수 (CV)는 밸브를 가로 질러 1psi의 압력 강하가있는 완전히 개방 된 밸브를 통해 흐르는 60 ° F의 물의 양 (분당 US 갤런)을 나타내는 측정입니다. 간단하게, 유체가 통과 할 수 있도록 밸브의 용량을 정량화하는 방법입니다. CV 값이 높을수록 밸브가 압력 강하가 더 낮아 더 큰 유속을 처리 할 수 있고 CV 값이 낮 으면 더 제한적인 밸브가 나타납니다.
이 개념을 설명하기 위해 실용적인 예를 들어 봅시다. 두 개의 공압 볼 밸브, 밸브 A 및 밸브 B가 있다고 상상해보십시오. 밸브 A는 CV가 10이고 밸브 B의 CV는 20이됩니다. 두 밸브 B를 가로 질러 동일한 압력 강하를 적용하면 밸브 B가 밸브 A에 비해 두 배나 많은 물이 흐르도록 허용합니다. 이는 밸브 B가 유동의 흐름에 대한 저항성이 적기 때문입니다.
흐름 계수가 중요한 이유는 무엇입니까?
흐름 계수는 여러 가지 이유로 밸브 선택에서 중요한 요소입니다. 첫째, 엔지니어와 설계자가 특정 응용 프로그램에 적합한 밸브 크기를 결정하는 데 도움이됩니다. 필요한 유량에 비해 밸브의 흐름 계수가 너무 낮 으면 압력 강하, 에너지 소비 증가 및 시스템의 밸브 및 기타 구성 요소에 대한 잠재적 손상이 발생할 수 있습니다. 반면에, 흐름 계수가 너무 높으면 밸브가 크기가 커져서 불필요한 비용과 비효율적 인 작동이 발생할 수 있습니다.
둘째, 흐름 계수는 밸브의 제어 성능에 영향을 미칩니다. 화학적 가공 또는 수처리 식물과 같은 정확한 흐름 제어가 필요한 응용 분야에서는 올바른 흐름 계수가있는 밸브가 필수적입니다. 일치 된 CV 값이 잘되는 밸브는 정확하고 안정적인 흐름 제어를 제공하여 프로세스가 원활하고 효율적으로 작동하도록합니다.
마지막으로, 흐름 계수는 시스템 설계 및 최적화에도 중요합니다. 다른 밸브의 흐름 특성을 이해함으로써 엔지니어는 압력 손실을 최소화하고 전반적인 시스템 효율을 극대화하는 배관 시스템을 설계 할 수 있습니다. 이는 에너지 소비 및 유지 보수 측면에서 상당한 비용 절감을 초래할 수 있습니다.
공압 볼 밸브의 흐름 계수에 영향을 미치는 요인
몇 가지 요인이 공압 볼 밸브의 흐름 계수에 영향을 줄 수 있습니다. 가장 중요한 요소 중 하나는 밸브 크기입니다. 일반적으로, 더 큰 밸브는 유체가 흐르는 더 큰 단면적을 제공하기 때문에 유량 계수가 더 높습니다. 그러나 밸브 크기와 흐름 계수 사이의 관계가 항상 선형적인 것은 아닙니다. 밸브 설계, 볼 유형 (전체 포트 또는 감소 포트) 및 시트 재료와 같은 다른 요인도 흐름 계수에 영향을 줄 수 있습니다.
밸브 설계는 흐름 계수를 결정하는 데 중요한 역할을합니다. 예를 들어, 전체 포트 볼 밸브는 감소 된 포트 볼 밸브와 비교하여 더 큰 유량 경로를 가지므로 유량 계수가 더 높습니다. 볼의 모양과 밸브의 내부 통로는 또한 흐름 특성에 영향을 줄 수 있습니다. 매끄럽고 간소화 된 내부 표면이있는 밸브는 유량 저항이 낮고 유량 계수가 높은 경향이 있습니다.
밸브에 사용되는 시트 재료의 유형은 또한 흐름 계수에 영향을 줄 수 있습니다. 고무 또는 테플론으로 만든 부드러운 좌석은 단단한 씰을 제공 할 수 있지만 흐름 저항도 생성 할 수도 있습니다. 반면에 단단한 좌석은 유량 저항이 적지 만 적절한 밀봉을 보장하기 위해 더 정확한 가공이 필요할 수 있습니다.
흐름 계수 계산
공압 볼 밸브의 흐름 계수를 계산하는 것은 밸브 크기, 설계 및 작동 조건과 같은 몇 가지 요소를 고려하기 때문에 복잡한 프로세스가 될 수 있습니다. 그러나 CV 값을 추정하는 데 사용할 수있는 표준 방법과 방정식이 있습니다.
가장 일반적인 방법 중 하나는 제조업체 데이터 사용입니다. 대부분의 밸브 제조업체는 표준화 된 테스트 절차를 기반으로 밸브에 CV 값을 제공합니다. 이 값은 밸브의 기술 사양 또는 카탈로그에서 찾을 수 있습니다. 이러한 값은 일반적으로 이상적인 조건을 기반으로하며 실제 작동 조건에 맞게 조정해야 할 수도 있습니다.
또 다른 방법은 경험적 방정식을 사용하는 것입니다. 문헌에는 밸브 형상 및 작동 조건에 따라 유량 계수를 계산하는 데 사용할 수있는 몇 가지 방정식이 있습니다. 이 방정식은 밸브 크기, 밸브를 가로 지르는 압력 강하 및 유체 특성과 같은 요소를 고려합니다. 그러나 이러한 방정식에는 한계가있을 수 있으며 모든 유형의 밸브 및 작동 조건에 대해 정확하지 않을 수 있습니다.
흐름 계수 및 밸브 선택
특정 응용 프로그램에 대한 공압 볼 밸브를 선택할 때는 흐름 계수를 고려해야합니다. 첫 번째 단계는 시스템에 필요한 유량과 허용 압력 강하를 결정하는 것입니다. 이러한 매개 변수가 알려지면 제조업체의 데이터 또는 경험적 방정식을 사용하여 적절한 CV 값의 밸브를 선택할 수 있습니다.
밸브의 압력 등급, 온도 등급 및 재료 호환성과 같은 다른 요인을 고려하는 것도 중요합니다. 이러한 요소는 특정 응용 프로그램에서 밸브의 성능과 내구성에 영향을 줄 수 있습니다. 예를 들어, 응용 프로그램에 고압 또는 고온 유체가 포함 된 경우 적절한 압력 및 온도 등급의 밸브를 선택해야합니다.

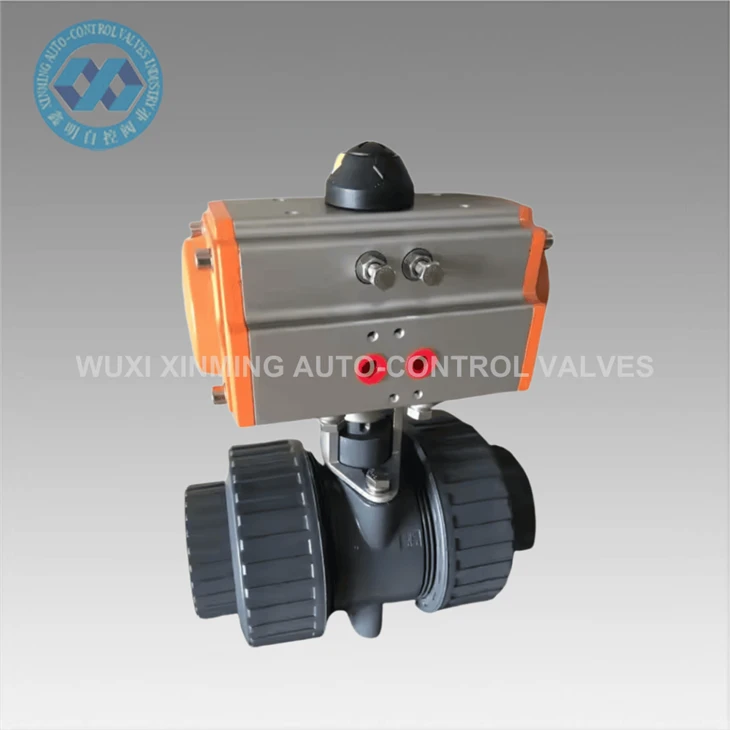

공압 볼 밸브 공급 업체로서, 우리는 고객의 다양한 요구를 충족시키기 위해 흐름 계수가 다른 광범위한 밸브를 제공합니다. 우리의이중 연기 공압 액추에이터가있는 이중 연합 PVC 볼 밸브부식 저항과 신뢰할 수있는 흐름 제어가 필요한 응용 분야에 인기있는 선택입니다. 유량 계수가 높기 때문에 대규모 시스템에서도 효율적인 유체 흐름이 가능합니다.
우리의공압 액추에이터 스테인레스 스틸 플랜지 볼 밸브내구성과 고압 저항이 필수적인 응용 분야를위한 또 다른 훌륭한 옵션입니다. 강력한 디자인과 높은 유량 계수가 특징으로되어있어 다양한 산업 응용 분야에 적합합니다.
3 방향 흐름 제어가 필요한 응용 프로그램의 경우, 우리공압은 3 방향 스테인레스 스틸 볼 밸브를 작동시켰다최고의 선택입니다. 정밀한 흐름 제어와 높은 유량 계수를 제공하여 복잡한 배관 시스템에서 효율적인 작동을 보장합니다.
결론
결론적으로, 흐름 계수는 공압 볼 밸브의 성능을 이해하는 데 중요한 파라미터입니다. 밸브 선택, 시스템 설계 및 흐름 제어에서 중요한 역할을합니다. 유량 계수에 영향을 미치는 요인과이를 계산하는 방법을 이해함으로써 엔지니어와 디자이너는 특정 응용 프로그램의 밸브를 선택할 때 정보에 근거한 결정을 내릴 수 있습니다.
공압 볼 밸브 공급 업체로서 우리는 고객에게 우수한 흐름 성능을 제공하는 고품질 밸브를 제공하기 위해 노력하고 있습니다. 흐름 계수에 대해 궁금한 점이 있거나 응용 프로그램에 올바른 밸브를 선택하는 데 도움이 필요한 경우 주저하지 말고 문의하십시오. 전문가의 조언과지도를 제공 할 수있는 숙련 된 엔지니어 팀이 있습니다. 시스템이 효율적이고 안정적으로 작동하도록하기 위해 함께 협력합시다.
참조
- Crane Co., "밸브, 피팅 및 파이프를 통한 유체의 흐름", Technical Paper No. 410.
- Asme B16.34, "밸브 - 플랜지, 나사산 및 용접 끝."
- ISO 5167, "원형 크로스에 삽입 된 오리피스 플레이트, 노즐 및 벤 투리 튜브를 통한 유체 흐름의 측정 - 가득 차있는 구간 도관."
