WCB 나비 밸브의 공급 업체로서, 나는 종종 이러한 밸브의 흐름 계수에 관한 문의를 겪습니다. 일반적으로 CV로 표시되는 흐름 계수는 유체 제어 분야에서 중요한 매개 변수입니다. 특정 조건에서 유체를 통과 할 수있는 밸브 용량의 척도 역할을합니다. WCB 나비 밸브의 흐름 계수를 이해하는 것은 엔지니어, 시스템 설계자 및 엔드 사용자에게는 유체 시스템의 성능과 효율성에 직접적인 영향을 미치기 때문에 필수적입니다.
흐름 계수 (CV)는 무엇입니까?
유량 계수 CV는 밸브를 가로 질러 1psi의 압력 강하로 밸브를 통해 흐르는 60 ° F에서 분당 US 갤런 (GPM)의 수로 정의됩니다. 다시 말해, 유체가 통과 할 수있는 밸브의 능력을 정량화합니다. CV 값이 높을수록 밸브가 주어진 압력 강하에 대해 더 많은 양의 유체를 통과 할 수 있음을 나타냅니다.
WCB 나비 밸브의 경우 흐름 계수는 몇 가지 요인에 의해 영향을받습니다. 첫째, 밸브의 크기는 중요한 역할을합니다. 더 큰 크기의 밸브는 일반적으로 더 큰 흐름 영역을 제공하기 때문에 CV 값이 더 높습니다. 밸브의 직경이 증가함에 따라 유체가 흐를 수있는 크로스 - 단면 영역도 증가하여 단위 시간당 더 많은 유체가 통과 할 수 있습니다.
둘째, 밸브의 디스크 위치는 흐름 계수에 영향을 미칩니다. WCB 나비 밸브는 밸브 본체 내에서 디스크를 회전시켜 작동합니다. 디스크가 완전히 열리면 밸브는 흐름에 대한 저항이 가장 적고 CV 값은 최대입니다. 디스크가 점차 닫히면 흐름 영역이 줄어들고 CV 값은 그에 따라 감소합니다.
밸브 본체와 디스크의 설계는 또한 흐름 계수에 영향을 미칩니다. 잘 - 간소화 된 모양이있는 설계된 WCB 나비 밸브는 흐름 제한과 난기류를 최소화하여 CV 값이 높아질 수 있습니다. 또한 밸브 구성 요소의 재료는 흐름 계수에 간접적 인 영향을 줄 수 있습니다. 예를 들어, 내부 표면이 부드러운 부드러운 밸브는 흐름에 대한 마찰 저항이 적으므로 상대적으로 더 높은 이력서 값에 기여할 수 있습니다.
WCB 나비 밸브의 흐름 계수를 계산합니다
WCB 나비 밸브의 정확한 흐름 계수를 계산하는 것은 복잡한 프로세스가 될 수 있습니다. 일반적으로 제어 된 조건 하에서 실험실 테스트를 포함합니다. 제조업체는 일반적으로 밸브 크기와 디스크 위치에 대한 CV 값을 결정하기 위해 밸브에서 테스트를 수행합니다. 이 값은 밸브의 기술 문서에 제공됩니다.
경우에 따라 경험적 공식을 사용하여 흐름 계수를 추정 할 수 있습니다. 나비 밸브의 CV를 추정하기위한 일반적인 공식 중 하나는 밸브의 크기와 밸브를 가로 지르는 압력 강하를 기반으로합니다. 그러나 이러한 공식은 근사치이며 실제 테스트 결과만큼 정확하지 않을 수 있습니다.
유량 (Q), 압력 강하 (ΔP) 및 유량 계수 (CV) 사이의 일반적인 관계는 다음 방정식에 의해 제공됩니다.
[q = cv \ sqrt {\ frac {\ delta p} {sg}}]
여기서 Q는 GPM의 유량 인 경우 ΔP는 PSI의 밸브를 가로 지르는 압력 강하이며 SG는 유체의 비중입니다. 60 ° F의 물의 경우 SG = 1입니다.
시스템 설계에서 흐름 계수의 중요성
WCB 나비 밸브를 통합 한 유체 시스템을 설계 할 때 유량 계수가 중요한 고려 사항입니다. 엔지니어가 주어진 응용 프로그램에 적합한 밸브 크기를 결정하는 데 도움이됩니다. 선택한 밸브의 CV 값이 너무 낮 으면 밸브가 필요한 유량을 처리하지 못하여 과도한 압력 강하 및 시스템 효율이 감소 할 수 있습니다. 반면, CV 값이 너무 높으면 밸브가 크기가 크기 때문에 비용이 높아지고 잠재적 인 운영 문제가 발생할 수 있습니다.
예를 들어, 물 분포 시스템에서, 흐름 계수에 대한 정확한 지식은 적절한 양의 물이 시스템의 다른 부분으로 전달되도록하는 데 필수적입니다. 화학적 가공 공장에서, WCB 나비 밸브의 흐름 계수는 다양한 화학 물질의 흐름을 제어하고, 적절한 반응 조건을 유지하며, 공정의 안전성을 보장하는 데 중요합니다.
응용 프로그램 및 흐름 계수의 역할
WCB 나비 밸브는 수처리, 석유 및 가스, 화학 가공 및 HVAC 시스템을 포함한 다양한 산업에서 널리 사용됩니다. 이러한 각 응용 분야에서 흐름 계수는 중요한 역할을합니다.
수처리 식물에서, WCB 나비 밸브는 상이한 처리 과정에서 물의 흐름을 제어하는 데 사용됩니다. 유량 계수는 물이 효과적으로 처리되도록 유량을 조절하는 데 도움이됩니다. 예를 들어, 여과 과정에서 밸브의 CV 값은 필터를 통한 일관된 유량을 유지하여 여과를 방지하도록 조정됩니다.
석유 및 가스 산업 에서이 밸브는 원유, 천연 가스 및 정제 된 제품의 흐름을 제어하기 위해 파이프 라인에 사용됩니다. 흐름 계수는 이러한 유체의 흐름을 최적화하고 압력 손실을 최소화하며 파이프 라인 시스템의 안전하고 효율적인 작동을 보장하는 데 중요합니다.
화학 가공 공장에서 WCB 나비 밸브는 광범위한 화학 물질을 처리하는 데 사용됩니다. 흐름 계수는 반응에 추가되는 정확한 양의 화학 물질을 제어하여 최종 제품의 품질과 일관성을 보장하는 데 사용됩니다.
관련 제품과 그 중요성

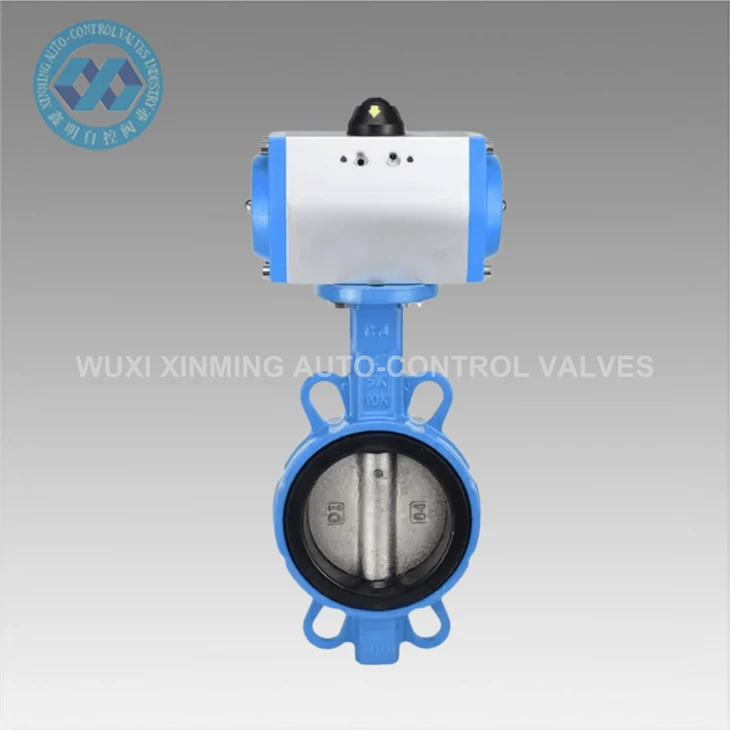

공급 업체로서 우리는 또한 다양한 관련 제품을 제공합니다.스테인레스 스틸 SS304 316L 공압 나비 밸브 나비 밸브. 이 밸브는 고품질 스테인레스 스틸로 만들어져서 탁월한 부식 저항을 제공합니다. 공압 작동은 밸브의 디스크 위치를 정확하게 제어 할 수있게 해주 며, 이는 흐름 계수에 영향을 미칩니다. 공압 압력을 조정함으로써, 원하는 유량을 달성하기 위해 밸브를 열거 나 닫을 수있다.
그만큼공압 나비 밸브 : 최적의 공압 시스템 성능을위한 핵심 구성 요소포트폴리오에서 또 다른 중요한 제품입니다. 공압 나비 밸브는 빠른 응답 시간과 안정적인 작동으로 유명합니다. 공압 시스템에서, 이들 밸브의 흐름 계수는 공기 또는 기타 가스의 적절한 균형을 유지하는 데 중요하여 전체 시스템의 효율적인 작동을 보장합니다.

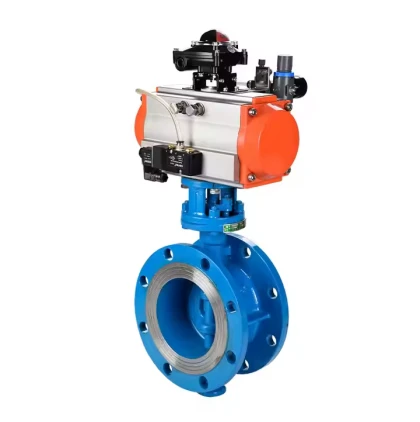

우리의누출 속도가 낮은 공압 위생 나비 밸브식품 및 음료 산업 및 제약 제조에서와 같이 위생이 가장 중요한 응용 분야를 위해 특별히 설계되었습니다. 낮은 누출 속도는 처리되는 유체의 오염이 없도록합니다. 이 밸브의 흐름 계수는 높은 수준의 청결을 유지하면서 이러한 산업의 특정 흐름 요구 사항을 충족시키기 위해 신중하게 교정됩니다.
결론
결론적으로, WCB 나비 밸브의 흐름 계수는 유체 시스템의 성능에 크게 영향을 미치는 기본 매개 변수입니다. 밸브 크기, 디스크 위치 및 밸브 설계와 같은 요소의 영향을받습니다. 유량 계수를 이해하는 것은 적절한 밸브 선택 및 시스템 설계에 필수적입니다.
WCB 나비 밸브 및 관련 제품의 공급 업체로서 우리는 정확한 흐름 계수 데이터를 가진 고품질 밸브를 제공하기 위해 노력하고 있습니다. 당사의 제품은 다양한 산업의 다양한 요구를 충족시켜 최적의 성능과 효율성을 보장하도록 설계되었습니다.
WCB 나비 밸브 또는 관련 제품이 필요한 경우 조달 및 추가 기술 토론을 위해 저희에게 연락하는 것이 좋습니다. 흐름 계수 및 기타 중요한 요소를 고려하여 특정 애플리케이션에 대한 올바른 밸브를 선택하는 데 도움이되는 전문가 팀이 있습니다.
참조
- 크레인 기술 용지 번호 410, "밸브, 피팅 및 파이프를 통한 유체의 흐름".
- 밸브 제조업체 협회 (VMA) 표준 및 지침.
- Perry의 화학 엔지니어 핸드북, 유체 흐름 및 밸브 기술에 관한 관련 섹션.
