산업 자동화 및 제어 시스템의 경우 공압 액추에이터는 초석 기술입니다. 신뢰할 수 있는 공압 액추에이터 공급업체로서 저는 이 놀라운 장치의 출력 출력에 대해 자주 질문을 받습니다. 공압식 액추에이터의 힘 출력을 이해하는 것은 광범위한 응용 분야에서 의도한 기능을 효과적이고 안전하게 수행할 수 있는지 확인하는 데 중요합니다.
공압식 액츄에이터의 기본
힘 출력에 대해 자세히 알아보기 전에 공압식 액추에이터가 무엇인지 간략하게 살펴보겠습니다. 공압식 액츄에이터는 압축된 공기 에너지를 기계적 운동으로 변환하는 장치입니다. 일반적으로 실린더, 피스톤 및 밸브로 구성됩니다. 압축 공기가 피스톤의 한쪽으로 유입되면 압력이 발생하고 이로 인해 피스톤이 움직이며 액추에이터 설계에 따라 선형 또는 회전 운동이 발생합니다.
공압식 액츄에이터는 단순성, 신뢰성, 비용 효율성으로 인해 제조, 자동차, 식품 가공, 제약 등 다양한 산업 분야에서 널리 사용됩니다. 밸브 열기 및 닫기, 컨베이어 벨트 이동, 로봇 팔 작동과 같은 응용 분야에서 찾을 수 있습니다.
공압식 액츄에이터의 힘 출력에 영향을 미치는 요인
공압식 액츄에이터의 힘 출력은 다음과 같은 몇 가지 주요 요소에 의해 결정됩니다.
공기의 압력
힘 출력에 영향을 미치는 가장 중요한 요소는 액추에이터에 적용되는 공기 압력입니다. 파스칼의 법칙에 따르면 공압 액추에이터의 피스톤에 가해지는 힘은 압축 공기의 압력과 피스톤의 단면적에 정비례합니다. 수학적으로 선형 공압식 액츄에이터의 힘(F) 공식은 F = P × A입니다. 여기서 P는 공기압이고 A는 피스톤의 단면적입니다.
예를 들어, 피스톤 직경이 50mm(단면적 (A=\pi\times(\frac{50}{2})^2=\frac{\pi\times25^2}{1000^2}\m^2\about 0.00196\m^2) 제공)이고 적용된 공기 압력이 6bar(600,000Pa)인 공압식 액추에이터가 있는 경우 힘 출력은 다음과 같습니다. (F = 600000\times0.00196 = 1176\N)으로 계산됩니다.
공급업체로서 당사는 다양한 압력 범위에서 작동할 수 있는 공압 액추에이터를 제공합니다. 고압 응용 분야에는 최적의 힘 출력과 안전을 보장하기 위해 높은 압력을 처리하도록 특별히 설계된 액추에이터가 필요할 수 있습니다. 당신은 우리를 찾을 수 있습니다전체 각도 범위 조정 180도 공압식 액추에이터이는 다양한 압력 시나리오에 적합하며 각도 조정 작업에 안정적인 힘 출력을 제공할 수 있습니다.
피스톤 영역
위의 공식에서 언급한 것처럼 피스톤의 단면적도 힘 출력을 결정하는 데 중요한 역할을 합니다. 피스톤 면적이 클수록 동일한 공기압에 대해 더 큰 힘 출력이 발생합니다. 더 큰 피스톤을 가진 액추에이터는 중장비 산업 기계와 같이 높은 힘 출력이 필요한 응용 분야에 자주 사용됩니다.

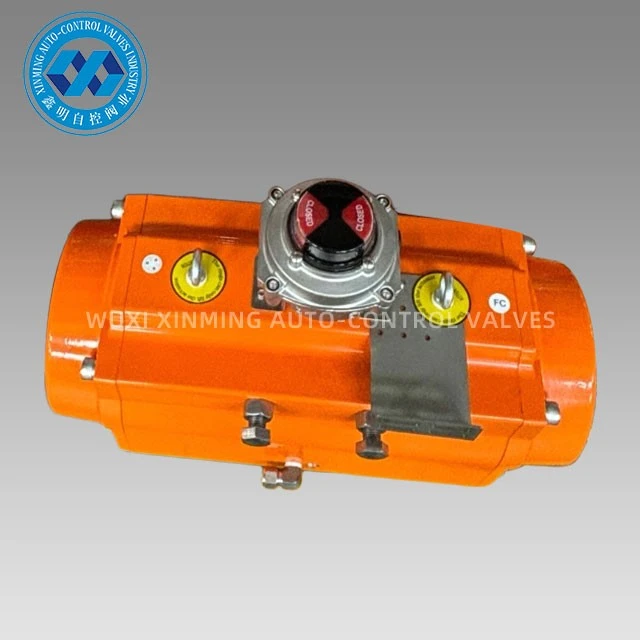

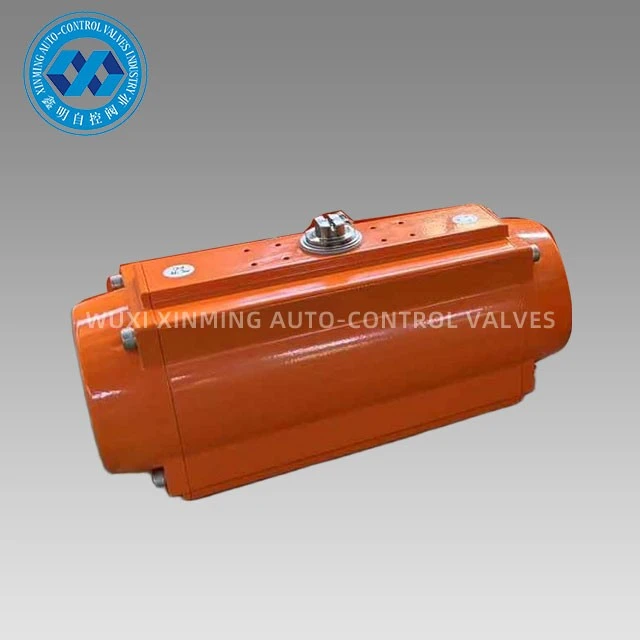

일부 응용 분야에는 공간 제약이 있어 피스톤 크기가 제한될 수 있습니다. 그러한 경우, 주어진 공간 내에서 필요한 힘 출력을 달성하기 위해 최적화된 설계를 갖춘 더 작은 크기의 액추에이터를 권장할 수 있습니다. 우리의공기 구동 액츄에이터시리즈는 다양한 적용 요구 사항을 충족하기 위해 다양한 피스톤 크기와 구성을 제공합니다.
마찰과 효율성
액추에이터 내부의 마찰로 인해 유효 힘 출력이 감소할 수 있습니다. 피스톤과 실린더 벽 사이, 씰 및 액추에이터의 움직이는 부분에서 마찰이 발생할 수 있습니다. 마찰을 최소화하려면 고품질 소재와 정밀한 제조가 필수적입니다.
액추에이터 효율도 힘 출력에 영향을 미칩니다. 덜 효율적인 액추에이터는 압축 공기의 에너지 중 일부를 낭비하여 예상보다 힘 출력이 낮아집니다. 우리의신뢰성 있고 내구성이 뛰어난 공압식 액츄에이터마찰을 최소화하고 효율성을 극대화하기 위해 고급 엔지니어링과 고품질 구성 요소로 설계되어 사용 가능한 공기압을 최대한 활용할 수 있습니다.
다양한 유형의 공압식 액추에이터에 대한 힘 출력 계산
선형 공압 액추에이터
앞에서 설명한 것처럼 선형 공압식 액츄에이터의 힘 출력은 공식(F = P\times A)을 사용하여 계산됩니다. 힘의 방향은 피스톤의 이동 축을 따릅니다. 선형 액추에이터를 선택할 때는 필요한 힘뿐만 아니라 피스톤이 이동할 수 있는 거리인 스트로크 길이도 고려하는 것이 중요합니다.
회전식 공압 액츄에이터
회전식 공압식 액추에이터의 경우 출력은 일반적으로 토크로 측정됩니다. 토크는 물체를 회전시키는 회전력입니다. 회전식 공압식 액츄에이터의 토크 출력은 공기압, 액츄에이터 회전 부분의 유효 반경 및 액츄에이터의 기계적 설계에 따라 달라집니다.
토크(T) 공식은 (T = F\times r)입니다. 여기서 F는 반경 r에 수직으로 작용하는 힘입니다. 회전식 공압식 액츄에이터에서 힘은 내부 부품의 압력 구동 움직임에 의해 생성되며 반경은 액츄에이터의 회전 메커니즘 설계와 관련됩니다.
힘 출력을 정확하게 결정하는 것의 중요성
공압식 액추에이터의 힘 출력을 정확하게 결정하는 것은 여러 가지 이유로 필수적입니다. 첫째, 액추에이터가 의도한 작업을 수행할 수 있는지 확인합니다. 예를 들어, 밸브 개방 응용 분야에서 액추에이터의 힘 출력이 너무 낮으면 밸브가 완전히 열리지 않아 유량이 감소하거나 오작동할 수 있습니다.
둘째, 애플리케이션에 적합한 액추에이터를 선택하는 데 도움이 됩니다. 액추에이터의 크기가 너무 크면 초기 구매 가격과 액추에이터 작동에 필요한 에너지 소비 측면에서 비용이 증가할 수 있습니다. 반면 크기가 너무 작으면 조기 마모 및 액추에이터 고장이 발생할 수 있습니다.
응용 분야 및 힘 출력 요구 사항
응용 분야마다 힘 출력 요구 사항이 다릅니다. 자동차 산업에서는 볼트 조임과 같은 작업을 위해 조립 라인에 공압 액추에이터가 사용됩니다. 이러한 응용 분야에서는 일반적으로 적절한 고정을 보장하기 위해 상대적으로 높은 힘의 출력이 필요합니다.
식품 및 음료 산업에서는 포장 기계를 열고 닫는 등의 작업에 공압 액추에이터가 사용됩니다. 이러한 응용 분야의 힘 요구 사항은 일반적으로 낮지만 제품 품질과 안전을 보장하려면 정밀도와 신뢰성이 중요합니다.
공압 액츄에이터 공급업체로서의 역할
공압 액츄에이터 공급업체로서 당사는 고객에게 정확한 힘 출력 정보를 제공하는 것의 중요성을 이해하고 있습니다. 당사는 특정 힘 출력 요구 사항을 충족하도록 세심하게 설계 및 테스트된 광범위한 공압식 액추에이터를 제공합니다.
당사의 전문가 팀은 귀하의 응용 분야에 적합한 액추에이터를 선택하는 데 도움을 드릴 수 있습니다. 필요한 힘 출력, 스트로크 길이, 작동 환경, 예산 등의 요소를 고려하여 가장 적합한 제품을 추천합니다.
귀하의 프로젝트에 맞는 공압식 액추에이터를 선택하는 중이라면 당사에 문의하여 추가 논의를 받으시기 바랍니다. 우리는 귀하의 자동화 목표 달성을 돕기 위해 고품질 제품과 우수한 고객 서비스를 제공하기 위해 최선을 다하고 있습니다. 당신이 필요 여부전체 각도 범위 조정 180도 공압식 액추에이터,공기 구동 액츄에이터, 또는신뢰성 있고 내구성이 뛰어난 공압식 액츄에이터, 우리 팀은 모든 단계에서 귀하를 지원하기 위해 여기 있습니다.
참고자료
- Peter Nachtwey의 "공압 시스템 핸드북"
- "산업 자동화: 원리 및 응용"(Patrick W. Tretter 저)
