24V 솔레노이드 밸브의 플런저 스트로크는 밸브의 성능과 기능에 큰 영향을 미치는 중요한 매개변수입니다. 신뢰할 수 있는 24V 솔레노이드 밸브 공급업체로서 저는 이 구성 요소의 복잡성과 이것이 밸브의 전반적인 작동에 미치는 영향에 대해 잘 알고 있습니다.
24V 솔레노이드 밸브의 기본 이해
24V 솔레노이드 밸브는 유체 또는 가스의 흐름을 제어하는 전기 기계 장치입니다. 코일, 플런저, 밸브 본체로 구성됩니다. 코일에 24V의 전류가 가해지면 자기장이 생성됩니다. 이 자기장은 플런저를 끌어당겨 플런저를 움직여 밸브를 열거나 닫아 매체의 흐름을 허용하거나 차단합니다.
플런저 스트로크란 무엇입니까?
플런저 스트로크는 코일에 전원이 공급될 때 플런저가 솔레노이드 밸브 내에서 이동하는 거리를 나타냅니다. 완전히 닫힌 위치에서 완전히 열린 위치까지 측정됩니다. 스트로크 길이는 밸브의 설계 요구 사항과 해당 밸브가 사용되는 특정 용도에 따라 신중하게 설계된 특성입니다.
플런저 스트로크에 영향을 미치는 요소
코일 디자인
솔레노이드 코일의 설계는 플런저 스트로크를 결정하는 데 중요한 역할을 합니다. 잘 설계된 코일은 강력하고 균일한 자기장을 생성할 수 있습니다. 코일의 감은 수, 와이어 게이지 및 코어 재료의 유형은 모두 생성되는 자기력에 영향을 미칩니다. 더 강한 자기장이 플런저를 더 먼 거리로 구동할 수 있어 스트로크가 길어집니다. 예를 들어, 회전 수가 많은 코일과 고품질 강자성 코어는 더 강력한 자기장을 생성하여 더 긴 플런저 스트로크를 가능하게 합니다.
스프링력
대부분의 솔레노이드 밸브에는 리턴 스프링이 장착되어 있습니다. 스프링은 코일의 전원이 차단될 때 플런저를 원래 위치로 되돌리는 역할을 합니다. 스프링 상수로 알려진 스프링의 강성은 플런저 스트로크에 영향을 미칩니다. 스프링이 더 단단할수록 스프링을 압축하고 플런저를 움직이기 위해 자기장에서 더 많은 힘이 필요합니다. 따라서 스프링이 너무 뻣뻣하면 플런저 스트로크가 제한될 수 있습니다. 반면, 스프링이 너무 약하면 밸브가 너무 쉽게 열리거나 닫혀 성능이 일관되지 않을 수 있습니다.
밸브 본체 디자인
밸브 본체의 내부 설계도 플런저 스트로크에 영향을 미칩니다. 플런저가 움직이는 챔버의 크기와 모양, 흐름 통로가 플런저의 움직임에 영향을 미칠 수 있습니다. 잘 최적화된 챔버 설계의 밸브 본체는 플런저의 부드럽고 제한 없는 움직임을 허용하여 사용 가능한 스트로크를 최대화합니다. 또한 밸브 본체 내부의 밀봉 메커니즘이 스트로크에 영향을 미칠 수 있습니다. 씰이 너무 빡빡하거나 정렬이 잘못되면 추가 저항이 발생하여 효과적인 플런저 스트로크가 줄어들 수 있습니다.
플런저 스트로크의 중요성
흐름 제어
플런저 스트로크는 밸브를 통과하는 매체의 유량에 직접적인 영향을 미칩니다. 스트로크가 길수록 일반적으로 밸브의 개방이 넓어져 유속이 높아집니다. 산업 자동화나 의료 장비와 같이 정밀한 흐름 제어가 필요한 응용 분야에서는 올바른 플런저 스트로크가 필수적입니다. 예를 들어, 화학물질 주입 시스템에서 플런저 스트로크는 정확한 양의 화학물질이 분배되도록 정확하게 보정되어야 합니다.
응답 시간
플런저 스트로크는 솔레노이드 밸브의 응답 시간에도 영향을 미칩니다. 스트로크가 짧다는 것은 일반적으로 플런저가 열린 위치와 닫힌 위치 사이에서 더 빠르게 움직일 수 있어 응답 시간이 더 빨라진다는 것을 의미합니다. 공압 제어 시스템과 같이 신속한 온-오프 사이클링이 필요한 응용 분야에서는 스트로크가 짧을수록 전체 시스템 성능이 향상될 수 있습니다.
다양한 유형의 24V 솔레노이드 밸브 및 해당 플런저 스트로크
직접 작동 솔레노이드 밸브
직동형 솔레노이드 밸브에서는 플런저가 매체의 흐름을 직접 제어합니다. 코일에 의해 생성된 자기력이 매체의 압력을 직접 극복해야 하기 때문에 이러한 밸브는 일반적으로 비교적 짧은 플런저 스트로크를 갖습니다. 짧은 스트로크로 인해 빠르고 안정적인 작동이 가능하므로 저유량 및 중간 유속 및 압력의 응용 분야에 적합합니다.
파일럿 작동형 솔레노이드 밸브
파일럿 작동형 솔레노이드 밸브는 소형 파일럿 밸브를 사용하여 메인 밸브의 흐름을 제어합니다. 파일럿 작동식 밸브의 플런저는 일반적으로 직동식 밸브에 비해 스트로크가 더 깁니다. 이는 파일럿 밸브가 메인 밸브의 플런저를 움직이는 데 도움이 되는 압력차를 생성하기 때문입니다. 파일럿 작동식 밸브는 유량과 압력이 높은 응용 분야에 적합합니다.
플런저 스트로크 기반 애플리케이션
산업 자동화
산업 자동화에서 24V 솔레노이드 밸브는 공기, 물 및 기타 유체의 흐름을 제어하는 데 널리 사용됩니다. 다양한 플런저 스트로크를 가진 밸브는 자동화 프로세스의 특정 요구 사항에 따라 선택됩니다. 예를 들어 공압식 액츄에이터를 사용하는 컨베이어 시스템에서는 스트로크가 짧고 응답 시간이 빠른 솔레노이드 밸브를 사용하여 액츄에이터의 움직임을 빠르게 제어할 수 있습니다.
수처리
수처리 공장에서는 24V 솔레노이드 밸브를 사용하여 물, 화학 물질 및 기타 유체의 흐름을 제어합니다. 처리된 물의 분배와 같이 큰 유량이 필요한 응용 분야에서는 플런저 스트로크가 더 긴 밸브가 선호될 수 있습니다.
우리 포트폴리오의 관련 제품

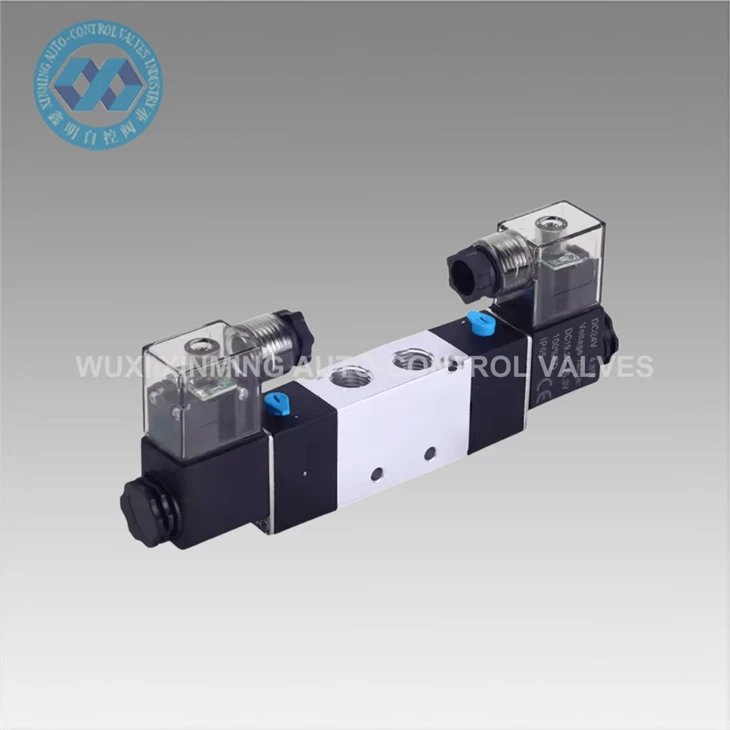

24V 솔레노이드 밸브 공급업체로서 당사는 다양한 관련 제품도 제공합니다. 다른 전압 옵션이 필요한 사람들을 위해 우리는220V 솔레노이드 밸브. 우리의긴 수명의 공압 공기 제어 솔레노이드 밸브공압 시스템에서 장기간 안정적으로 작동하도록 설계되었습니다. 추가적으로,고성능 2위치 5방향 전기 코일이 있는 공압 솔레노이드 밸브복잡한 공압 제어 애플리케이션에 탁월한 성능을 제공합니다.
구매 및 상담 문의
24V 솔레노이드 밸브가 필요하거나 플런저 스트로크 또는 기타 기술적 측면에 관해 질문이 있는 경우 당사가 도와드리겠습니다. 당사의 전문가 팀은 심층적인 조언을 제공하고 귀하의 특정 응용 분야에 가장 적합한 밸브를 선택하는 데 도움을 드릴 수 있습니다. 추가 논의 및 조달 기회를 원하시면 주저하지 마시고 저희에게 연락해 주십시오.
참고자료
- Peter A. Schweitzer의 "솔레노이드 밸브 핸드북"
- John M. O'Rourke의 "전기 기계 장치 및 응용"
