볼 밸브 작동 시 진동 수준은 어느 정도입니까?

볼 밸브 작동 시 진동 수준은 어느 정도입니까?

노련한 볼 밸브 공급업체로서 저는 볼 밸브 작동 중 진동 수준에 대해 수많은 문의를 받았습니다. 이러한 진동 수준을 이해하는 것은 밸브와 밸브가 통합된 전체 시스템의 장기적인 성능, 안전성 및 효율성을 보장하는 데 중요합니다.

진동 수준에 영향을 미치는 요인

1. 유체 흐름 특성
   볼 밸브를 통해 흐르는 유체의 특성은 진동 수준을 결정하는 데 중요한 역할을 합니다. 고속 유체는 더 많은 난류와 압력 변동을 일으킬 수 있으며, 이는 결국 진동 증가로 이어집니다. 예를 들어, 유체가 매우 빠른 속도로 흐르는 파이프라인에서 볼 밸브를 통과할 때 방향이 갑자기 변경되면 소용돌이와 소용돌이가 발생할 수 있습니다. 이러한 유체 교란은 밸브 구성 요소에 불안정한 힘을 가하여 진동을 발생시킵니다. 또한 유체의 점도가 높으면 더 많은 저항이 발생하고 흐름 패턴이 고르지 않아 진동이 발생할 수 있습니다.

2. 밸브 설계 및 형상
   볼 밸브 자체의 디자인이 핵심 요소입니다. 내부 윤곽이 매끄럽고 잘 설계된 볼 밸브는 유체 교란을 최소화하여 진동을 줄일 수 있습니다. 예를 들어, 밸브 보어가 파이프라인과 동일한 크기인 풀 포트 설계의 밸브는 유체의 층류 흐름을 더 허용하여 난류 및 진동 가능성을 줄입니다. 반면에 감소된 포트 밸브는 더 심각한 압력 강하와 흐름 중단을 유발하여 진동 수준이 높아질 수 있습니다. 공의 모양과 좌석도 중요합니다. 표면이 불규칙한 볼이나 제대로 가공되지 않은 시트는 밀봉이 고르지 않게 되고 유체 누출이 발생하여 진동이 발생할 수 있습니다.

3. 작동 조건
   볼 밸브가 작동하는 시스템의 압력과 온도는 진동 수준에 영향을 미칠 수 있습니다. 고압 시스템은 밸브에 더 큰 힘을 가할 수 있으며 이로 인해 밸브가 더 많이 진동할 수 있습니다. 마찬가지로 극한의 온도는 밸브 구성 요소의 재료 특성에 영향을 미칠 수 있습니다. 예를 들어, 고온에서는 일부 재료가 팽창하여 볼과 시트 사이의 간격이 변경되어 진동이 증가할 수 있습니다. 또한 밸브의 갑작스러운 열림이나 닫힘 등으로 인한 압력이나 온도의 급격한 변화는 유체에 충격파를 발생시켜 일시적인 진동을 일으킬 수 있습니다.

4. 설치 및 장착
   진동을 최소화하려면 올바른 설치가 필수적입니다. 볼 밸브가 올바르게 설치되지 않으면 정렬 불량이나 과도한 응력이 발생할 수 있습니다. 예를 들어, 밸브가 파이프라인과 제대로 정렬되지 않으면 밸브 본체에 힘이 고르지 않아 진동이 발생할 수 있습니다. 설치 중 지지가 부적절하면 밸브가 자유롭게 움직일 수 있어 진동 진폭이 증가할 수도 있습니다. 또한 사용되는 장착 하드웨어 유형이 진동 전달에 영향을 미칠 수 있습니다. 유연한 마운트를 사용하면 일부 진동을 흡수하는 데 도움이 되는 반면, 견고한 마운트는 진동을 주변 구조물에 더 쉽게 전달할 수 있습니다.



진동 수준 측정

작동 중 볼 밸브의 진동 수준을 정확하게 평가하기 위해 여러 가지 방법을 사용할 수 있습니다.

1. 가속도계
   가속도계는 진동을 측정하는 데 일반적으로 사용되는 센서입니다. 진동의 가속도를 감지하기 위해 밸브 본체의 전략적 위치에 부착할 수 있습니다. 가속도 데이터를 분석함으로써 진동의 주파수와 진폭을 결정할 수 있습니다. 고주파 진동은 유체 캐비테이션이나 기계적 공진과 같은 문제를 나타낼 수 있는 반면, 진폭이 큰 진동은 정렬 불량이나 구성 요소 손상과 같은 더 심각한 문제의 징후일 수 있습니다.

2. 레이저 도플러 진동계
   이 장치는 레이저 광을 사용하여 진동 표면의 속도를 측정합니다. 비접촉식 진동 측정 방법을 제공하며, 이는 고온 또는 위험한 환경과 같이 센서를 밸브에 직접 부착하는 것이 불가능한 상황에서 특히 유용합니다. 레이저 도플러 진동계는 진동 속도를 매우 정확하게 측정하여 진동 특성을 자세히 분석할 수 있습니다.

3. 진동 분석 소프트웨어
   진동 데이터가 수집되면 진동 분석 소프트웨어를 사용하여 데이터를 처리하고 해석할 수 있습니다. 이 소프트웨어는 진동의 패턴, 주파수 및 진폭을 식별하고 이를 사전 정의된 표준 또는 기준 데이터와 비교할 수 있습니다. 이를 통해 마모, 파손, 느슨한 구성 요소 또는 유체 관련 문제와 같은 잠재적인 문제를 진단하는 데 도움이 될 수 있습니다.

허용 가능한 진동 수준

볼 밸브에 허용되는 진동 수준을 결정하는 것은 응용 분야, 밸브 유형 및 산업 표준을 포함한 여러 요소에 따라 달라집니다.

1. 산업 표준
   다양한 산업 분야에는 밸브의 진동 수준에 대한 자체 표준이 있습니다. 예를 들어, 밸브가 고압 및 고유량 응용 분야에 자주 사용되는 석유 및 가스 산업에서는 장비의 안전성과 신뢰성을 보장하기 위해 엄격한 표준이 마련되어 있습니다. 이러한 표준은 일반적으로 다양한 유형의 밸브에 대해 허용되는 최대 진동 진폭 및 주파수를 지정합니다. 발전 산업에서는 발전소의 밸브 및 기타 구성 요소의 손상을 방지하기 위해 유사한 표준이 사용됩니다.

2. 응용 프로그램 - 특정 요구 사항
   볼 밸브의 특정 용도도 허용 가능한 진동 수준에 영향을 미칩니다. 예를 들어, 정밀 제어 시스템에서는 작은 진동이라도 흐름 제어의 정확성에 영향을 미칠 수 있으므로 매우 낮은 진동 수준이 필요합니다. 대조적으로, 단순한 급수 시스템과 같이 덜 중요한 응용 분야에서는 밸브나 파이프라인에 심각한 손상을 일으키지 않는 한 약간 더 높은 진동 수준이 허용될 수 있습니다.

과도한 진동의 영향

볼 밸브의 과도한 진동은 여러 가지 부정적인 결과를 초래할 수 있습니다.

1. 부품 마모 및 파손
   진동으로 인해 밸브 구성 요소가 서로 마찰되어 마모가 증가할 수 있습니다. 예를 들어, 지속적인 진동으로 인해 볼과 시트의 마모가 가속화되어 밸브의 밀봉 성능에 영향을 줄 수 있습니다. 시간이 지남에 따라 이는 밸브의 누출 및 효율성 저하로 이어질 수 있습니다. 또한 스템 및 패킹과 같은 다른 내부 구성 요소도 마모되어 밸브의 기능을 더욱 저하시킬 수 있습니다.

2. 구조적 손상
   높은 수준의 진동에 장기간 노출되면 밸브 본체와 주변 파이프라인에 구조적 손상이 발생할 수 있습니다. 진동으로 인해 밸브에 응력 집중이 발생하여 재료에 균열이나 파손이 발생할 수 있습니다. 이로 인해 수리 비용이 많이 들 뿐만 아니라 안전 위험도 발생할 수 있습니다. 특히 취급하는 유체가 위험한 응용 분야에서는 더욱 그렇습니다.

3. 소음 발생
   진동으로 인해 소음이 발생할 수 있으며 이는 산업 환경에서 불편을 끼칠 수 있습니다. 과도한 소음은 유체 캐비테이션이나 기계적 공명과 같은 밸브 문제를 나타낼 수도 있습니다. 또한, 높은 수준의 소음에 지속적으로 노출되면 인근 근로자의 건강에 부정적인 영향을 미칠 수 있습니다.

볼 밸브 공급업체로서의 솔루션

볼 밸브 공급업체로서 당사는 진동 문제를 해결하기 위한 다양한 솔루션을 제공합니다.

1. 고품질 밸브 설계
   우리는 진동 최소화에 중점을 두고 볼 밸브를 설계합니다. 당사 엔지니어들은 고급 전산유체역학(CFD) 시뮬레이션을 사용하여 밸브의 내부 형상을 최적화하여 유체의 부드럽고 층류 흐름을 보장합니다. 또한 우리는 고품질 재료와 정밀 제조 공정을 사용하여 밸브 구성 요소의 정확성과 신뢰성을 보장합니다. 예를 들어, 우리의전기 볼 밸브난류와 진동을 줄이기 위해 유선형 흐름 경로로 설계되었습니다.

2. 맞춤화
   우리는 애플리케이션마다 요구 사항이 다르다는 것을 알고 있습니다. 이것이 바로 당사가 고객의 특정 요구 사항을 충족하는 맞춤형 볼 밸브 솔루션을 제공하는 이유입니다. 고압, 고온 애플리케이션이든 정밀 제어 시스템이든, 최소한의 진동으로 작동할 수 있는 볼 밸브를 설계 및 제조할 수 있습니다. 예를 들어, 우리의세라믹 볼 밸브높은 내마모성과 낮은 진동이 요구되는 용도에 적합합니다.

3. 설치 및 유지보수 지원

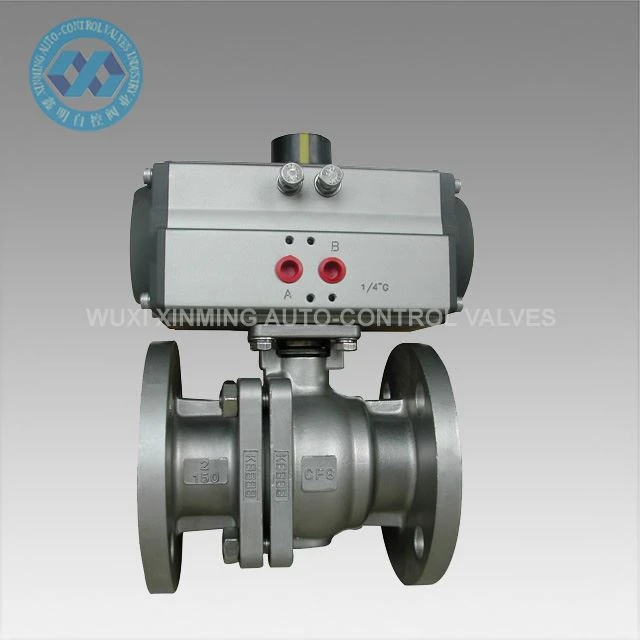

   우리는 고객에게 포괄적인 설치 및 유지 관리 지원을 제공합니다. 당사 기술자는 볼 밸브를 올바르게 설치하여 올바르게 정렬되고 지지되도록 지원할 수 있습니다. 또한 진동 모니터링 및 분석을 포함한 정기적인 유지보수 서비스를 제공하여 잠재적인 문제가 심각한 문제로 발전하기 전에 이를 감지하고 해결합니다. 우리의플랜지형 스테인레스 스틸 볼 밸브고객이 장기적인 성능을 보장할 수 있도록 자세한 설치 및 유지 관리 지침이 제공됩니다.

귀하의 응용 분야에 맞게 진동 수준이 낮은 고품질 볼 밸브를 찾고 계시다면 당사는 귀하의 요구 사항에 대해 기꺼이 논의해 드리겠습니다. 우리의 전문가 팀은 귀하에게 전문적인 조언과 맞춤형 솔루션을 제공할 수 있습니다. 조달 협상 프로세스를 시작하고 귀하의 요구에 맞는 완벽한 볼 밸브를 찾으려면 지금 저희에게 연락하십시오.

참고자료

• ANSI/ISA - 75.23 - 2002, "제어 밸브 진동 테스트"
• API 6D, “파이프라인 밸브 사양”
• ASME B31.3, “공정 배관”
