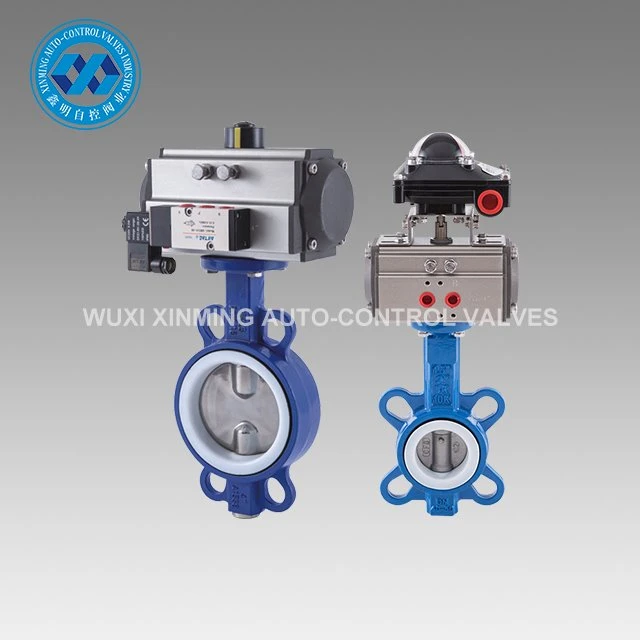

연성 철 버터플라이 밸브는 간단한 조절 밸브이며 저압 파이프라인 매체의 온{0}}제어에도 사용할 수 있습니다-. 압축 공기로 작동하는 모터{3}}구동 밸브보다 흐름을 자동으로 시작하고 중지합니다. 포함된 전기 파일럿 밸브 또는 수동 온/오프 밸브를 사용하여 액추에이터로 가는 공기를 제어해야 합니다. 밸브는 작동을 위해 입구와 출구 사이에 최소 압력 강하를 요구하지 않습니다.
제품 세부사항:
| 제품명 | 연성 철 버터플라이 밸브 |
| 브랜드 이름 | XM 및 OEM도 허용됩니다. |
| 버터플라이 밸브 크기 | 25mm-1000mm |
| 인증 | CE, ATEX, SIL3, ISO9001:2016 |
| 밸브 종류 | 나비 |
| 다음과 함께 사용 | 물, 기름, 공기, 천연 가스, 증기, 식수 |
| 씰 재질 | 금속-에서-금속으로 |
| 사양 충족 | API 609 |

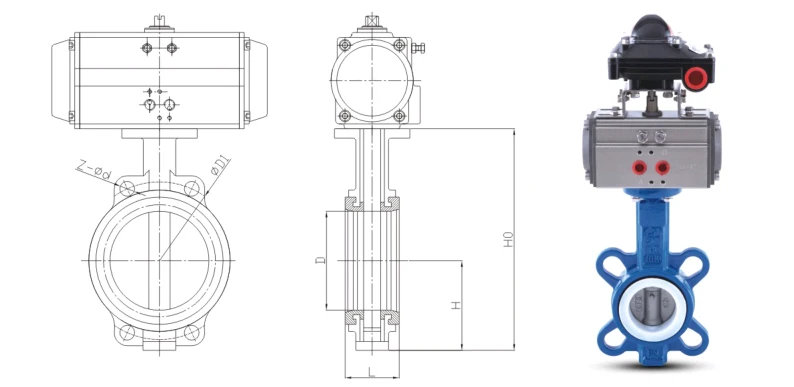

기술적인 매개변수:
| 공칭 직경 | 디(mm) | D1(mm) | 흠) | H0(mm) | 엘(mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | 인치 | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| 밸브 설계 및 제조 | GB/T12238 표준에 따르면 | ||||||
| 밸브 플랜지 크기 | GB/T9113, GB/T17241.6 표준에 따르면 | ||||||
| 밸브의 구조적 길이 | GB/T12221 표준에 따르면 | ||||||
| 밸브 검사 및 실험 | GB/T13927 표준에 따르면 | ||||||
제품 특징:
• 고압-누출 제로: 4가지 유형의 가황 처리 밸브 시트: EPDM/Viton®/NBR/PTFE, 양방향 버블-레벨 밀봉, 최대 16bar.
• 경량: 동일한 구경의 무게는 볼 밸브 무게의 30~40%에 불과하므로 파이프라인 지원 비용이 절감됩니다.
• 긴 수명: 밸브 스템은 416/316 SS 이중 스테인리스강으로 제작되었으며 베어링은 자체 윤활 비{3}}부싱을 사용하여 고착을 방지합니다.
• 단열{0}}우호: 확장된 넥 디자인은 HVAC 및 실외 파이프라인에 적합한 2인치 단열층으로 덮을 수 있습니다.
• 다중 드라이브: 핸들, 기어박스, 전기, 공압 및 유압 액추에이터는 모두 ISO 5211 표준 플랜지에 따라 연결됩니다.
• 완벽한 인증: API-609, BS EN 593 및 ISO 5752에 따른 WRAS, ACS 식수 허가.
우리의 서비스:
1) 7x24시간 핫라인
2) 엄격한 품질 관리
3) 좋은 품질과 좋은 가격
4) 탁월한 사후-서비스
5) 온라인 기술지원
6) 빠른 배송 시간
제품 응용:
• 냉온수, 해수, 하수, 증기관망
• HVAC 에어컨 시스템, 지역 난방
• 석유, 화학, 식품, 제약, 조선
• 식품-등급 유체: 음료, 알코올, 정제수
• 가스 및 진공: 가스, 압축 공기, 진공 시스템

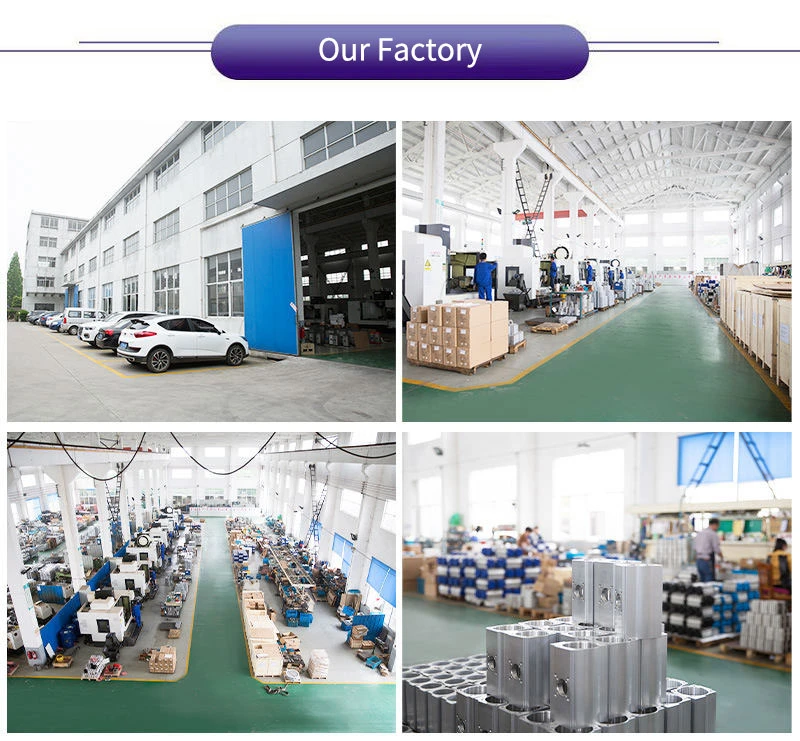

회사 소개:
Wuxi Xinming Auto{0}}control Valves Co., Ltd.는 ISO5211/DIN3337/VDI/VDE-3845/NAMUR 표준을 준수하는 ISO9001 인증 XM 시리즈 공압 액추에이터 및 자동 제어 밸브 제조를 전문으로 합니다. 첨단 R&D 역량과 생산 시설을 갖춘 당사 제품은 석유 및 가스, 화학, 발전소를 비롯한 다양한 산업에 서비스를 제공하며 혁신적인 솔루션과 안정적인 성능을 통해 "기술 우선, 품질 우수성"에 대한 당사의 약속을 구현합니다. 연성철 버터플라이 밸브가 필요한 경우 당사에 문의하십시오.
