웨이퍼 버터플라이 밸브는 구조가 간단하고 크기가 작고 무게가 가벼우며 비용이 저렴하고 제어 및 작동이 편리하며 유효 순환 면적이 크고 개폐가 빠르며 노동력이 절약되고 밀봉 성능이 우수하며 금속 하드 씰과 탄성 씰의 장점이 있습니다.
압축 공기로 작동하는 모터 구동 밸브보다 더 빠르게 흐름을 자동으로 시작하고 중지합니다.{0}} 포함된 전기 파일럿 밸브 또는 수동 온/오프 밸브를 사용하여 액추에이터로 가는 공기를 제어해야 합니다. 밸브는 작동을 위해 입구와 출구 사이에 최소 압력 강하를 요구하지 않습니다.
액추에이터는 밸브 본체에 직접 장착되어 움직임을 최소화하고 마모를 줄입니다. 액추에이터 상단의 시각적 흐름 표시기는 밸브가 열려 있는지 닫혀 있는지를 보여줍니다. 수동 오버라이드를 사용하면 정전 중에 밸브를 작동할 수 있습니다.
제품 세부정보
| 제품명 | 웨이퍼 버터플라이 밸브 |
| 브랜드 이름 | XM 및 OEM도 허용됩니다. |
| 버터플라이 밸브 크기 | 25mm-1000mm |
| 인증 | CE, ATEX, SIL3, ISO9001:2016 |
| 밸브 종류 | 나비 |
| 다음과 함께 사용 | 물, 기름, 공기, 천연 가스, 증기, 식수 |
| 씰 재질 | EPDM 고무, NBR, PTFE, 금속-대-금속 |
| 사양 충족 | API 609 |

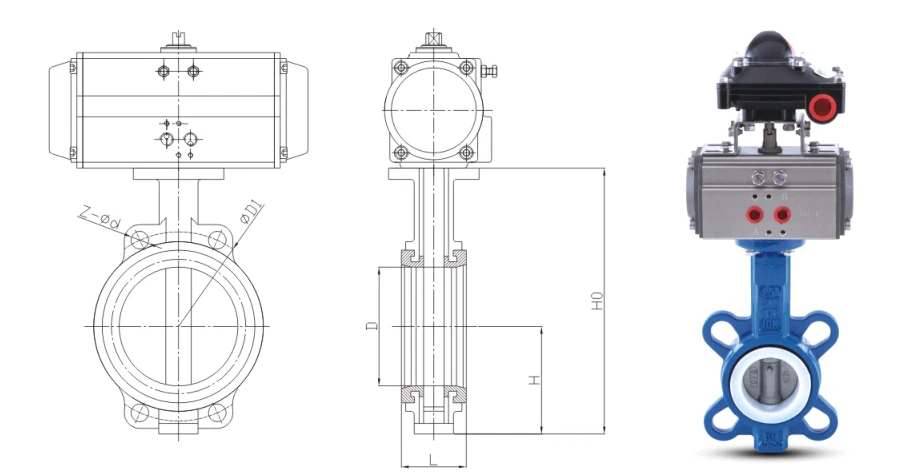

기술적인 매개변수:
| 공칭 직경 | 디(mm) | D1(mm) | 흠) | H0(mm) | 엘(mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | 인치 | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| 밸브 설계 및 제조 | GB/T12238 표준에 따르면 | ||||||
| 밸브 플랜지 크기 | GB/T9113, GB/T17241.6 표준에 따르면 | ||||||
| 밸브의 구조적 길이 | GB/T12221 표준에 따르면 | ||||||
| 밸브 검사 및 실험 | GB/T13927 표준에 따르면 | ||||||
제품 특징:
• 경량 및 콤팩트함: 동일 구경의 무게는 게이트 밸브의 1/6에 불과하며, 설치 공간은 50% 감소됩니다.
• 양방향 버블-등급 씰: EPDM/NBR/VITON/PTFE 탄성 밸브 시트, 누출 없음(ISO 5208 등급 A)
• 낮은 토크: 유선형 버터플라이 플레이트 + 자체{1}}윤활 슬리브, 수동, 공압 및 전기 액추에이터로 쉽게 구동 가능
• 온라인 유지 관리: 밸브 본체가 파이프라인으로 확장되지 않으며 분해 및 조립을 위해 4개의 플랜지 볼트를 풀어 나비 플레이트를 빼낼 수 있습니다.
• 다기능: 완전히 열리고 닫힐 수 있으며 15도 ~75도 범위 내에서 정확하게 조절될 수도 있습니다.
제품 응용:
• 생활용수: 원수, 깨끗한 물, 하수, 펌프장 격리
• HVAC: 중앙 에어컨, 지역 난방, 냉각수 순환
• 식품 및 의약품: CIP/SIP 세척 시스템, FDA 3A 위생 등급 선택 사항
• 화학 및 석유화학: 약산 및 알칼리, 용제, 분말, 공압 이송 파이프라인
• 전력 에너지: 냉각탑, 응축수, 화재 스프링클러 시스템
공급 능력
공급 능력: 월 1000개, 공압식 버터플라이 밸브
포장 및 배송
포장 세부사항:
1) 수량이 많은 경우 합판케이스
2) 소량인 경우 Carton 또는 Plywood Pallet
출발항 : 중국 상하이
리드타임:
|
수량(단위) |
1-50 |
51-1000 |
＞1001 |
|
예상 시간(일) |
재고가 있는 상품 |
30 |
협상 예정 |
우리의 서비스
1)7x24시간 핫라인
2)엄격한 품질 관리
3)좋은 품질과 좋은 가격
4)훌륭한 사후-서비스
5) 온라인 기술지원
6)빠른 배송 시간
선택 및 주문 팁:
매체에 2mm 이상의 입자가 포함되어 있는 경우 하드 씰 또는 이중 편심 구조를 선택하십시오.
화재 안전이 요구되는 경우 흑연 충진재 + SS316L 부목을 선택할 수 있습니다.
전기 24V/220V, 공압 복동/스프링 재설정, 리미트 스위치, 포지셔너 풀 세트를 제공합니다.
웨이퍼 버터플라이 밸브 CAD 도면, 3D 모델 또는 프로젝트 맞춤화 솔루션이 필요한 경우 다음 연락처로 문의하십시오. WUXI XINMING AUTO-Control VALVES INDUSTRY CO., LTD.
