공압 확장 용접 볼 밸브 : 제품 소개
개요
공압 확장 용접 볼 밸브는 높은 내구성, 단단한 밀봉 및 고온 또는 부식성 매체와의 호환성이 필요한 응용 분야를 위해 설계된 특수 유량 제어 장치입니다. 확장 된 줄기 및 용접 구조를 특징으로하는이 밸브는 석유 및 가스, 석유 화학 및 발전과 같은 산업에 이상적이며 극한 조건에서 신뢰성과 성능이 중요합니다. 강력한 재료, 정확한 공압 작동 및 확장 설계의 조합은 까다로운 환경에서 최적의 성능을 보장합니다.
구조적 특징
1. 밸브 바디 :
- 탄소강, 스테인레스 스틸 또는 합금 강으로 건설되어 극한 온도와 압력에 대한 높은 강도와 저항성을 제공합니다.
-용접 된 구조가 특징으로, 고 통혈 적용에 적합한 누출 방지 및 강력한 설계를 보장합니다.
2. 확장 줄기 :
- 확장 된 줄기 설계를 통해 밸브는 단열재 또는 고온 환경이있는 파이프 라인에 설치하여 액추에이터가 열 손상으로부터 보호됩니다.
- 줄기는 스테인레스 스틸 또는 고강도 합금으로 만들어져 내구성과 부식에 대한 저항을 보장합니다.
3. 볼 :
- 공은 스테인레스 스틸 또는 합금강으로 정밀 매치되어 있으며, 종종 내마모성 향상을 위해 단단한 재료 (예 : 텅스텐 카바이드)로 코팅됩니다.
-풀 보어 또는 감소 보어 구성으로 설계된 풀 보어 설계는 압력 강하를 최소화하고 쉽게 청소할 수 있습니다.
4. 좌석 :
-PTFE, Peek 또는 Metal Seals로 제작되어 고온 및 부식성 매체와 우수한 밀봉 성능과 호환성을 제공합니다.
-좌석은 고압 조건에서도 거품이 가중 차단을 보장합니다.

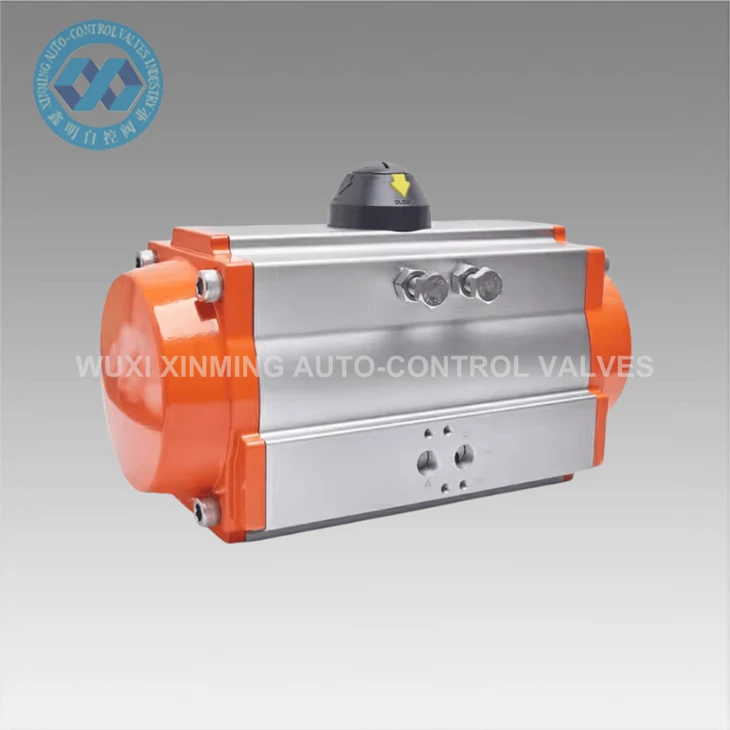

5. 공압 액추에이터 :
- 액추에이터는 알루미늄 합금 또는 스테인레스 스틸로 만들어져 가벼우면서도 내구성이 뛰어난 구조를 제공합니다.
-이중 작용 또는 스프링 리턴 구성으로 제공되므로 다양한 운영 요구에 대한 유연성을 제공합니다.
- 정확한 제어 및 자동화를 위해 포지셔너, 한계 스위치 및 솔레노이드 밸브가 장착되어 있습니다.
6. 물개 및 개스킷 :
-고품질 씰 및 개스킷은 누출 방지 작동과 마모에 대한 저항을 보장합니다.
- 광범위한 온도 및 압력과 호환됩니다.
작업 원칙
공압 확장 용접 볼 밸브는 간단하면서도 매우 효과적인 메커니즘으로 작동하여 정확한 흐름 제어 및 신뢰성을 보장합니다.
1. 열린 위치 :
- 공압 액추에이터가 활성화되면 줄기와 공을 90도 회전시킵니다.
- 공의 보어는 파이프 라인과 일치하여 미디어가 최소한의 저항으로 흐를 수 있습니다.
2. 폐쇄 위치 :
- 액추에이터가 줄기를 90 도로 돌리면 볼은 흐름을 막기 위해 돌며 좌석에 단단히 눌렀습니다.
- 좌석은 거품 끈 씰을 보장하여 누출을 방지합니다.
3. 흐름 규정 :
- 볼을 부분적으로 회전시킴으로써 밸브는 흐름을 변조하여 가변 유량이 필요한 응용 분야에 정확한 제어를 제공 할 수 있습니다.
