협력 작업 원칙
제어 링크 :
PLC/컨트롤러 → 솔레노이드 밸브 전기 신호 → 압축 공기 채널 스위칭 → 공압 액추에이터 동작 (ON/OFF/ADERTION).
일반적인 프로세스 :
솔레노이드 밸브는 전력을 가져오고 가스 경로를 전환하며 압축 공기가 액추에이터 챔버로 들어갑니다.
압력은 피스톤/다이어프램을 밀어 기계적 변위를 초래합니다.
정전 후, 솔레노이드 밸브가 재설정되고 가스가 배출되고 액추에이터는 초기 위치 (스프링 리턴 또는 역 가스 공급)로 돌아갑니다.
핵심 구조 설계
솔레노이드 밸브 섹션
밸브 바디 타입 :
2 위치 티 (2/3) : 제어 단일 작용 실린더 (단일 흡기 + 배기).
2 위치 5 방향 (2/5) : 제어 이중 작용 실린더 (이중 흡기 + 이중 배기).
주행 모드 :
직접 조치 : 소형 흐름 직접 드라이브 (고주파 작동에 적합한 빠른 응답).
파일럿 작동 : 공기압 보조 스위칭 (큰 흐름, 고압 시나리오).
특별 디자인 :
가연성 환경을위한 폭발 방지 코일 (ATEX Certified);
배터리 수명을 연장하려면 저전력 소비 (0. 5W ~ 1W);
수동 비상 버튼 (정전시 가스 경로를 변경해야 할 수 있음).
액추에이터와 일치합니다
인터페이스 표준 : 빠른 가스 연결을 보장하기 위해 ISO 15407 또는 NFPA 사양을 충족합니다.
흐름 일치 : 밸브 CV 값은 액추에이터 속도 요구 사항을 충족해야합니다.

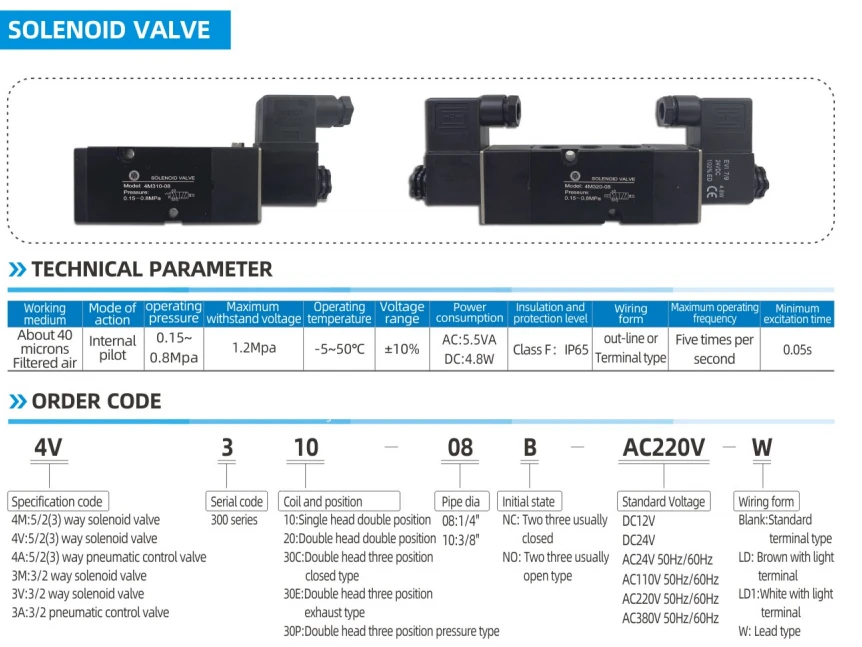

핵심 성능 매개 변수
전압 호환성 : DC 24V (일반적으로 산업에서 일반적으로 사용), AC 220V (고출력 시나리오).
응답 시간 : 50ms보다 작거나 동일합니다 (고속 밸브는 10ms에 도달하여 액추에이터 주파수에 영향을 줄 수 있음).
작업 압력 범위 : {{0}}. 2 ~ 1.0mpa (일반 유형), 고압 밸브가 10mpa를지지합니다.
보호 클래스 : 가혹한 근무 조건에 적합한 IP65 (더러움 및 방수).
사이클 수명 : 1 천만 배 이상 (높은 신뢰성 산업 설계).
일반적인 응용 프로그램 시나리오
밸브 자동 제어 :
오일 파이프 라인 볼 밸브의 원격 개구부 및 닫기;
화학 플랜트에서 밸브 조절의 정확한 흐름 제어.
기계식 액션 드라이브 :
자동 생산 라인 클램프 실린더 클램핑;
포장 기계의 재료 푸시 및 포지셔닝.
보안 연동 시스템 :
응급 셧다운 (ESD) 중에 공기 공급을 신속하게 차단합니다.
화재 밸브의 공압 비상 폐쇄.
