앵글 트래블 공압식 액츄에이터

개요 공급 능력 공급 능력: 월 10000개 공압 로터리 액츄에이터 포장 및 배송 포장 세부사항: 1). 내부에 폼 포장이 있는 별도의 상자 2) . 해상 운송용 합판 케이스 3) . 항공운송용 합판 팔레트 출발항 : 중국 상하이

문의 보내기

설명

산업 자동화 시스템에서는 많은 기업이 느린 응답 속도, 부족한 토크, 낮은 자동화 수준, 잦은 유지 관리 등 밸브 제어 문제에 자주 직면합니다. 특히 밸브를 자주 열고 닫아야 하는 파이프라인 시스템에서 불안정한 액추에이터 성능은 생산 효율성에 영향을 미칠 뿐만 아니라 안전 위험을 초래할 수도 있습니다.

앵글 트래블 공압식 액츄에이터는 이러한 문제를 해결하기 위해 설계되었으며 다양한 90도 로터리 밸브에 대해 안정적이고 빠르며 신뢰할 수 있는 자동 제어를 제공합니다.

앵글 트래블 공압식 액츄에이터는 압축 공기로 구동되는 액츄에이터입니다. 내부 전달 메커니즘을 통해 공압 에너지를 각도 회전 운동으로 변환하여 밸브 개폐를 달성합니다.

볼 밸브, 버터플라이 밸브, 플러그 밸브 등의 앵귤러 스트로크 밸브를 제어하는데 주로 사용되는 액츄에이터입니다. 컴팩트한 구조, 안정적인 작동, 빠른 응답을 특징으로 하는 산업용 자동화 파이프라인 시스템의 중요한 제어 장치입니다.

XM 시리즈 앵글 트래블 공압식 액츄에이터는 버터플라이 밸브, 볼 밸브 및 회전 운동이 있는 기계를 자동으로 제어하는 데 사용됩니다. 정밀 산화 처리된 정밀 다이캐스팅-알루미늄 합금 더블{2}}랙 피스톤은 회전 각도 정확성과 작동 수명을 향상시킵니다. 단단한-산화 처리된 액추에이터 본체는 긁힘을 효과적으로 방지할 수 있습니다.

제품 사양

제품명	앵글 트래블 공압식 액츄에이터
재료	스테인레스 스틸/알루미늄 합금
자격증	ISO9001: 2015, CE, ATEX, SIL3
기능	켜기 / 끄기
애플리케이션	자동화 볼 밸브, 자동화 버터플라이 밸브
온도 범위	-40~150℃
배달 시간	보통 7일 이내.
선적항	상하이, 닝보 등
패키지 세부정보	각 상자 내부, 합판 케이스(해상 운송) 또는 팔레트(항공 운송) 외부
로터리 앵글	0~90도/ 0~120도/ 0~180도
구조	랙 앤 피니언 로터리 액츄에이터
표면 처리	하드 아노다이징
작동 온도	정상 온도: -20도 ~ 80도(-4도 F ~ 176도 F) 고온: -15도 ~150도(-40도 F ~ 176도 F) 저온: -40도 ~ 80도(-4도 F ~ 302도 F)
연결	NAMUR, ISO5211 및 DIN3337
캡 색상	맞춤형 지원
유형	복동식과 단동식
지시자	맞춤형 지원
액세서리 설치	리미트 스위치 박스 / 솔레노이드 밸브 / 밸브 포지셔너 등
밸브 액세서리	수동 오버라이드 기어박스
피스톤	하드 아노다이징
중간	물, 기름, 공기 또는 부식성 환경
모델	GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 AT210/AT240/AT270/AT300/AT350/AT400

공급 능력

우리는 충분한 표준 모델 재고를 보유하고 있으며 신속하게 배송할 수 있습니다.
OEM/ODM 맞춤화를 지원하여 7일 이내에 소규모-맞춤형 생산을 가장 빠르게 완료합니다.

포장 및 배송

포장 세부사항:

1). 내부에 폼 포장이 있는 별도의 상자

2) 해상운송용 합판케이스

3) 항공 운송용 합판 팔레트

출발항 : 중국 상하이

리드타임:

수량(단위)	1-50	51-1000	1001-10000	＞10001
예상 시간(일)	재고가 있는 상품	7	20	협상 예정

이점

모든 공정은 공정의 정확성과 작업 수명을 보장하기 위해 CNC에 의해 일회성-으로-형성됩니다.

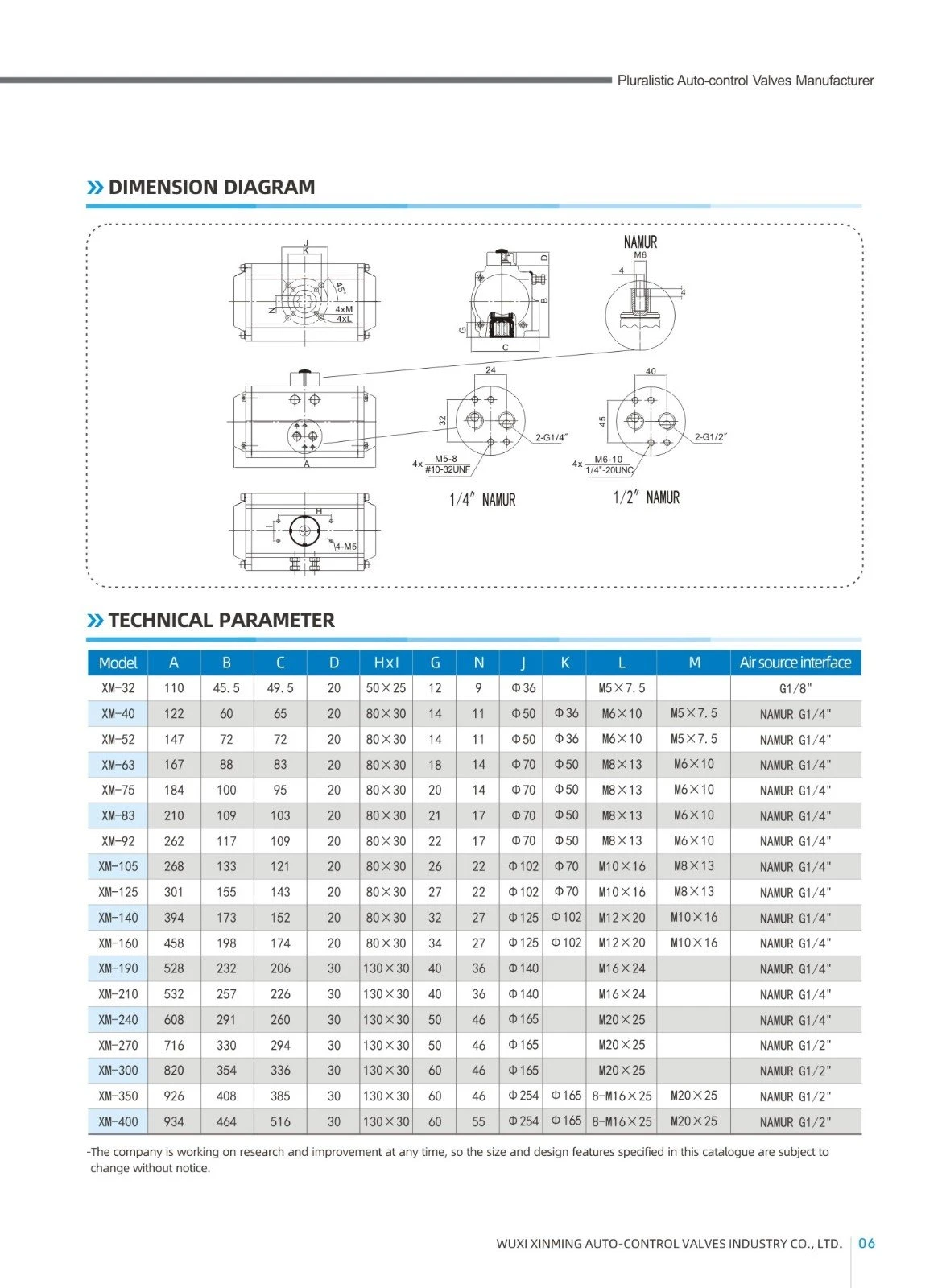

앵글 트래블 공압식 액츄에이터 치수

XM 복동 액츄에이터 출력 토크 표

모델	입력공기압력(단위:bar)
	3	4	5	6	7	8
	공기압 출력 토크(Nm)
XM-DA32	4.6	6.1	7.6	9.2	10.7	12.2
XM-DA40	7.2	9.6	12.0	14.4	16.8	19.2
XM-DA52	12.0	16.0	20.0	24.0	28.0	32.0
XM-DA63	21.7	28.9	36.0	43.4	50.6	57.8
XM-DA75	30.0	40.0	50.0	60.0	70.0	80.0
XM-DA83	46.8	62.4	78.0	93.6	109.2	124.8
XM-DA92	67.6	90.1	112.6	135.2	157.7	180.2
XM-DA105	97.7	130.3	162.9	195.5	228.0	260.6
XM-DA125	150.5	200.6	250.8	301.0	351.1	401.3
XM-DA140	260.7	347.6	433.8	521.4	608.3	695.2
XM-DA160	397.2	529.6	662.0	794.4	926.8	1059.2
XM-DA190	640.2	853.6	1067.0	1280.4	1493.8	1707.2
XM-DA210	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
XM-DA240	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
XM-DA270	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
XM-DA300	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
XM-DA350	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
XM-DA400	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0
