설치 중에 세라믹 볼 밸브의 올바른 정렬을 보장하는 것은 최적의 성능과 장수에 중요합니다. 평판이 좋은 세라믹 볼 밸브 공급 업체로서 저는이 프로세스의 중요성을 이해하고 정확한 정렬을 달성하는 방법에 대한 귀중한 통찰력을 공유하기 위해 여기에 있습니다.
정렬의 중요성을 이해합니다
설치 프로세스를 탐구하기 전에 적절한 정렬이 왜 그렇게 중요한지 이해하는 것이 필수적입니다. 정렬되지 않은 세라믹 볼 밸브는 누출, 흐름 제어 감소, 조기 마모 및 시스템 고장 등 다양한 문제로 이어질 수 있습니다. 밸브가 올바르게 정렬되지 않으면 볼은 밸브 본체 내에서 올바르게 장착하지 않아 유체 나 가스가 빠져 나갈 수있는 간격이 발생할 수 있습니다. 이는 시스템의 효율성을 손상시킬뿐만 아니라 특정 응용 프로그램에서 안전 위험을 초래할 수 있습니다.
사전 설치 준비
적절한 정렬을 보장하는 첫 번째 단계는 철저한 사전 설치 준비입니다. 밸브 및 플랜지, 개스킷 및 배관과 같은 모든 관련 구성 요소를 조심스럽게 검사하여 시작하십시오. 밸브의 정렬 또는 성능에 영향을 줄 수있는 손상, 변형 또는 잔해의 징후를 확인하십시오. 먼지, 녹 또는 기타 오염 물질을 제거하기 위해 모든 구성 요소를 철저히 청소하십시오.
다음으로 밸브와 배관의 치수를 측정하여 올바른 맞추기를 보장하십시오. 밸브는 특정 응용 프로그램의 올바른 크기와 압력 등급이어야합니다. 또한 배관이 똑 바르고 잘못 정렬 할 수있는 구부러 지거나 비틀림이 없음을 확인하는 것도 중요합니다. 필요한 경우 적절한 도구를 사용하여 배관을 똑 바르게하거나 필요한 조정을하십시오.
정렬 기술
육안 검사
육안 검사는 정렬 프로세스를 시작하는 간단하면서도 효과적인 방법입니다. 배관 시스템 내에 밸브를 원하는 위치에 놓고 명백한 오정렬 징후를 시각적으로 확인하십시오. 밸브 플랜지와 배관 플랜지 사이의 간격 또는 배관과 함께 밸브 본체의 가시적 오정렬을 찾으십시오. 직선 또는 레벨을 사용하여 밸브가 직선적이고 레벨인지 확인하는 데 도움이됩니다.
정렬 도구 사용
육안 검사 외에도 정확한 정렬을 보장하는 데 도움이되는 몇 가지 정렬 도구가 있습니다. 일반적으로 사용되는 도구 중 하나는 레이저 정렬 시스템입니다. 이 시스템은 밸브와 배관에 레이저 빔을 투사하여 정렬을 정확하게 측정하고 조정할 수 있습니다. 레이저 정렬 시스템은 매우 정확하며 약간의 오정렬조차도 감지 할 수 있습니다.
또 다른 유용한 도구는 다이얼 표시기입니다. 다이얼 표시기를 사용하여 밸브와 배관 사이의 오정렬 양을 측정 할 수 있습니다. 다이얼 표시기를 밸브 나 배관에 부착하고 표면을 따라 이동하면 원하는 정렬과의 편차를 측정 할 수 있습니다. 그런 다음이 정보를 사용하여 필요한 조정을 할 수 있습니다.
플랜지 정렬
세라믹 볼 밸브의 전체 정렬에 적절한 플랜지 정렬이 중요합니다. 플랜지를 사용하여 밸브를 배관에 연결할 때 플랜지면이 평행하고 볼트 구멍이 올바르게 정렬되어 있는지 확인하십시오. 정렬 프로세스 중에 플랜지 정렬 도구 또는 볼트 세트를 사용하여 플랜지를 제자리에 고정시킵니다. 플랜지에 대한 고르지 않은 스트레스를 피하기 위해 볼트를 고르게 조여서 잘못 정렬 할 수 있습니다.
설치 프로세스
정렬이 확인되면 설치를 진행할 차례입니다. 밸브와 배관의 플랜지면에 적합한 개스킷을 적용하여 시작하십시오. 개스킷은 특정 응용 프로그램의 올바른 크기와 재료 여야합니다. 밸브를 조심스럽게 놓고 볼트 구멍을 배관 플랜지의 밸브와 정렬하십시오. 구멍과 손을 통해 볼트를 삽입하여 밸브를 제자리에 고정하도록 조이십시오.
다음으로 토크 렌치를 사용하여 볼트를 권장되는 토크 값으로 조입니다. 오버 - 조임 또는 아래 - 볼트를 조이면 오정렬 또는 누출이 발생할 수 있습니다. 올바른 토크 값은 밸브 제조업체 사양을 참조하십시오. 조임력의 균일 한 분포를 보장하기 위해 Criss -Cross Pattern에서 볼트를 조입니다.
테스트 및 검증
설치가 완료되면 올바른 정렬 및 기능을 보장하기 위해 밸브를 테스트하는 것이 중요합니다. 누출을 확인하기 위해 압력 테스트를 수행하십시오. 시스템의 압력을 점차적으로 증가시키고 누출 징후에 대한 밸브를 모니터링하십시오. 누출이 감지되면 즉시 시스템을 종료하고 필요한 조정을하십시오.
압력 테스트 외에도 유량 테스트를 수행하여 밸브가 올바르게 작동하는지 확인하십시오. 원활한 작동과 적절한 흐름 제어를 보장하기 위해 밸브를 여러 번 열고 닫습니다. 밸브를 가로 지르는 유량과 압력 강하를 점검하여 허용 가능한 범위 내에 있는지 확인하십시오.
결론
설치 중 세라믹 볼 밸브의 적절한 정렬은 간과해서는 안되는 중요한 단계입니다. 위에서 설명한 단계를 따르면 밸브가 올바르게 설치되어 최적으로 기능 할 수 있습니다. 세라믹 볼 밸브 공급 업체로서 저는 고품질 밸브와 고객에게 포괄적 인 지원을 제공하기 위해 노력하고 있습니다. 궁금한 점이 있거나 세라믹 볼 밸브 설치에 대한 추가 지원이 필요한 경우 주저하지 말고 저희에게 연락하십시오. 우리는 당신이 우리의 제품을 최대한 활용하고 프로젝트의 성공을 보장하기 위해 여기에 있습니다.

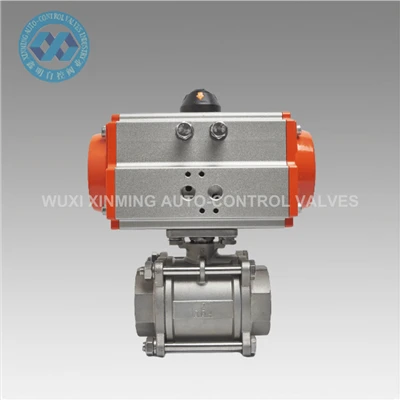

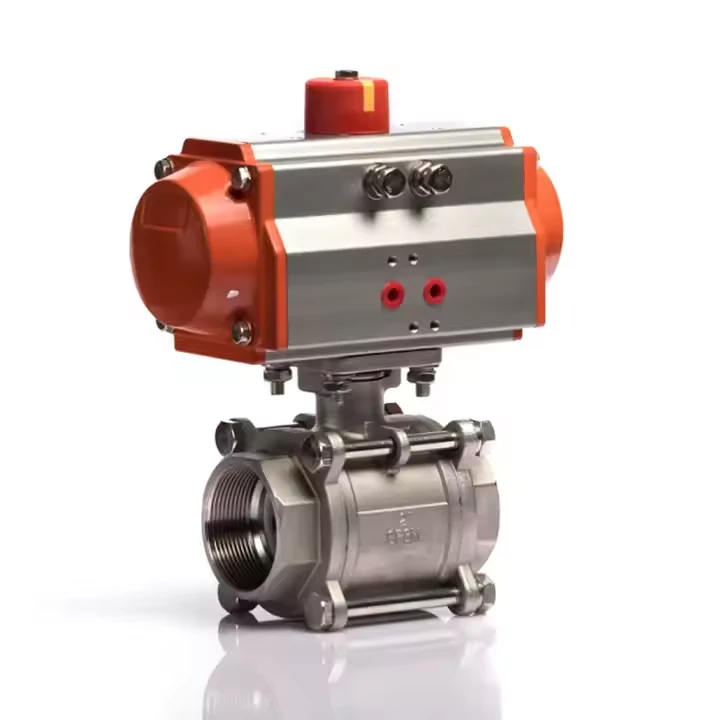

제품 범위를 탐색하는 데 관심이 있으시면 당사의2pc 스레드 볼 밸브,,,공압 스레드 볼 밸브 : 산업 파이프 라인 시스템의 핵심 밸브, 그리고공압 나사 볼 밸브.
세라믹 볼 밸브 설치 및 정렬에 대한 자세한 내용은 특정 요구 사항 및 잠재적 조달에 대해 논의하려면 언제든지 문의하십시오. 우리의 전문가 팀은 산업 요구에 가장 적합한 솔루션을 찾는 데 도움을 줄 준비가되었습니다.
참조
- 주요 제조업체의 밸브 설치 및 유지 보수 매뉴얼
- 밸브 설치 및 정렬을위한 산업 표준 및 지침
