나비 밸브의 밸브 시트는 전반적인 성능을 결정하는 데 중요한 역할을합니다. 주요 나비 밸브 공급 업체로서, 우리는이 구성 요소의 중요성과 밸브 기능에 미치는 영향을 이해합니다. 이 블로그 게시물에서는 밸브 시트가 나비 밸브의 성능에 영향을 미치는 다양한 방법을 살펴볼 것입니다.
밀봉 성능
밸브 시트의 주요 기능 중 하나는 밸브가 닫힐 때 안정적인 씰을 제공하는 것입니다. 잘 설계된 밸브 시트는 누출이 최소화되어 밸브를 통한 유체 또는 가스의 흐름을 방지합니다. 밸브 시트의 밀봉 성능은 시트의 재료, 표면 마감 및 시트 설계를 포함한 여러 요인에 의해 영향을받습니다.
재료 선택
밸브 시트의 재료 선택은 밸브의 밀봉 성능과 내구성에 직접적인 영향을 미치기 때문에 중요합니다. 밸브 시트에 사용되는 일반적인 재료에는 고무 및 EPDM과 같은 엘라스토머 및 PTFE와 같은 열가소체가 포함됩니다. 엘라스토머 시트는 우수한 밀봉 특성을 제공하며 물, 공기 및 일부 화학 물질과 관련된 광범위한 응용 분야에 적합합니다. 반면에 열가소성 시트는 높은 화학 저항성과 낮은 마찰 계수로 알려져 있으므로 부식성이 우려되는 응용 분야에 이상적입니다.
예를 들어, 밸브가 부식성 화학 물질의 흐름을 제어하는 데 사용되는 응용 분야에서 PTFE 밸브 시트는 고무 시트보다 더 나은 선택이 될 것입니다. PTFE는 산, 염기 및 용매를 포함한 광범위한 화학 물질에 매우 강하여 장기 신뢰성과 성능을 보장합니다.
표면 마감
밸브 시트의 표면 마감은 또한 밀봉 성능에 중요한 역할을합니다. 부드럽고 균일 한 표면 마감 처리는 밸브 디스크와 시트 사이의 단단한 밀봉을 보장하여 누출 가능성을 줄입니다. 거칠거나 고르지 않은 표면은 디스크와 시트 사이의 간격을 유발하여 유체 또는 가스가 통과 할 수 있습니다.
제조업체는 일반적으로 정밀 가공 기술을 사용하여 밸브 시트에서 원하는 표면 마감을 달성합니다. 이를 통해 시트가 필요한 사양을 충족하고 안정적인 씰을 제공합니다. 또한 일부 밸브 시트는 특수 재료로 코팅되어 밀봉 성능과 마모 저항을 더욱 향상시킬 수 있습니다.
좌석 디자인
밸브 시트의 설계는 또한 밀봉 성능에 영향을 줄 수 있습니다. 동심, 편심 및 이중 점수 디자인을 포함하여 여러 가지 유형의 시트 디자인이 있습니다. 동심 좌석에는 단순한 디자인이 있으며 밸브가 저압 유체의 흐름을 제어하는 데 사용되는 응용 분야에 적합합니다. 반면 편심 및 이중 점심 좌석은 더 나은 씰을 제공하도록 설계되었으며 일반적으로 고압 응용 분야에서 일반적으로 사용됩니다.
예를 들어, 이중 점점 이중 버터 플라이 밸브 시트는 개구부 및 닫는 작업 중에 밸브 디스크와 시트 사이의 마찰을 줄이도록 설계되었습니다. 이것은 밀봉 성능을 향상시킬뿐만 아니라 밸브의 서비스 수명을 확장합니다.
흐름 특성
밸브 시트는 밀봉 성능 외에도 나비 밸브의 흐름 특성에도 영향을 미칩니다. 시트의 모양과 크기는 밸브 내 유량, 압력 강하 및 난기류에 영향을 줄 수 있습니다.
시트 모양
밸브 시트의 모양은 밸브의 흐름 특성에 큰 영향을 줄 수 있습니다. 간소화 된 시트 디자인은 난기류와 압력 강하를 줄이는 데 도움이되어 밸브를 통한 유체 또는 가스의보다 효율적인 흐름을 허용 할 수 있습니다. 반면, 날카로운 가장자리 또는 불규칙한 모양의 좌석은 난기류를 유발하고 압력 강하를 증가시켜 밸브의 전체 효율을 줄일 수 있습니다.
예를 들어, 윤곽이있는 시트 설계가 장착 된 나비 밸브는 종종 높은 유량 및 저압 강하가 필요한 응용 분야에서 사용됩니다. 윤곽이있는 시트는 밸브를 통해 유체 또는 가스의 흐름을 안내하여 난기류 및 압력 손실을 최소화하는 데 도움이됩니다.
시트 크기
밸브 시트의 크기는 밸브의 흐름 특성을 결정하는 데 역할을합니다. 시트 크기가 커지면 일반적으로 유량이 높을 수 있지만 밸브의 압력 강하가 증가 할 수도 있습니다. 반대로, 시트 크기가 적을수록 압력 강하를 줄일 수 있지만 유량을 제한 할 수 있습니다.
나비 밸브를 선택할 때는 응용 프로그램의 특정 흐름 요구 사항을 고려하는 것이 중요합니다. 밸브 시트 크기는 원하는 유량, 압력 강하 및 기타 요인에 따라 최적의 성능을 보장해야합니다.
내구성과 장수
밸브 시트는 나비 밸브 작동 중에 상당한 마모가 발생합니다. 따라서 내구성과 수명은 고려해야 할 중요한 요소입니다. 좌석의 재료, 작동 조건 및 유지 보수 관행은 모두 밸브 시트의 수명에 영향을 미칩니다.
물질 내구성
앞에서 언급했듯이 밸브 시트의 재료 선택은 내구성에 중요합니다. 밸브가 가혹한 조건에 노출되는 응용 분야에서는 마모, 부식 및 화학 공격에 내성이있는 재료가 선호됩니다. 예를 들어, 폐수 처리장에서 스테인리스 스틸 또는 PTFE와 같은 부식 방지 재료로 만든 밸브 시트는 고무 좌석보다 더 적합합니다.
운영 조건
나비 밸브의 작동 조건은 밸브 시트의 수명에도 영향을 줄 수 있습니다. 유체 또는 가스에서 온도, 압력, 유량 및 연마 입자의 존재와 같은 요인은 모두 시트의 마모에 기여할 수 있습니다. 예를 들어, 고온 적용에서 밸브 시트는 밀봉 특성을 잃지 않고 고온을 견딜 수있는 재료로 만들어야 할 수도 있습니다.
유지 관리 관행
적절한 유지 보수 관행은 밸브 시트의 수명을 연장하는 데 도움이 될 수 있습니다. 밸브의 정기적 인 검사 및 청소는 조기 마모 또는 손상 징후를 감지하고 추가 악화를 방지하는 데 도움이 될 수 있습니다. 또한 밸브 시트의 윤활은 마찰과 마모를 줄이고 성능과 장수를 향상시키는 데 도움이 될 수 있습니다.
응용 프로그램 및 호환성
밸브 시트는 특정 응용 프로그램 및 유체 또는 가스가 제어되는 유체 또는 가스와 호환되어야합니다. 다른 애플리케이션에는 최적의 성능과 신뢰성을 보장하기 위해 다른 유형의 밸브 시트가 필요할 수 있습니다.
산업 응용 분야
화학 가공, 발전 및 석유 및 가스 생산과 같은 산업 응용 분야에서 밸브 시트는 가혹한 작동 조건과 처리중인 유체 또는 가스의 부식성을 견딜 수 있어야합니다. 예를 들어, 화학 플랜트에서, PTFE 또는 세라믹과 같은 화학 저항성 재료로 만든 밸브 시트는 부식을 방지하고 장기 신뢰성을 보장하기 위해 필요할 수 있습니다.
물 및 폐수 응용 분야
물과 폐수 응용 분야에서 밸브 시트는 신뢰할 수있는 씰을 제공하고 물 및 기타 오염 물질의 영향에 저항 할 수 있어야합니다. 엘라스토머 시트는 우수한 밀봉 특성과 물 및 화학 물질에 대한 저항으로 인해 이러한 응용 분야에서 일반적으로 사용됩니다.
HVAC 응용 프로그램
가열, 환기 및 에어컨 (HVAC) 응용 분야에서 밸브 시트는 공기 또는 물의 흐름을 효율적으로 제어 할 수 있어야합니다. 마찰 계수가 낮고 간소화 된 디자인이있는 밸브 시트는 압력 강하를 최소화하고 에너지 효율을 향상시키기 위해 선호됩니다.
결론

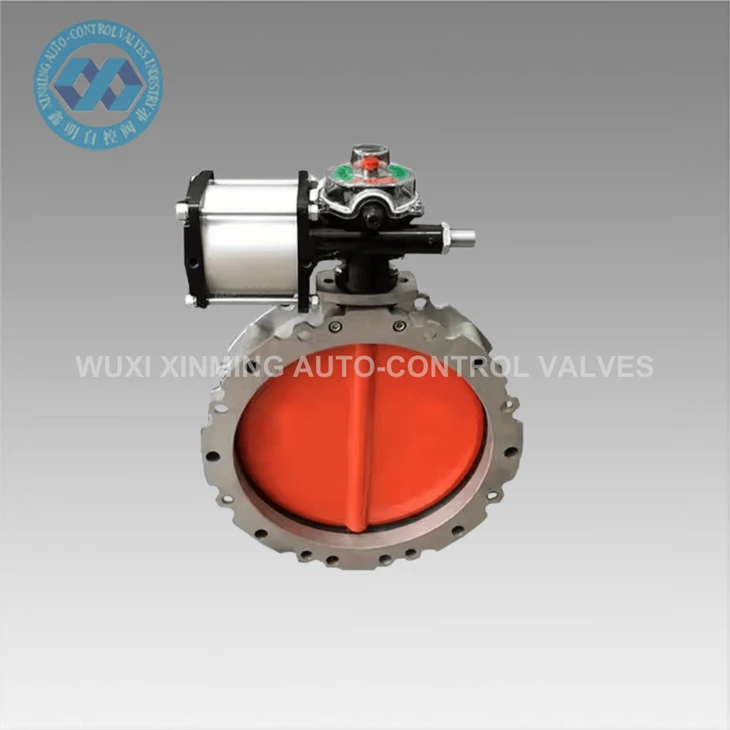

결론적으로, 나비 밸브의 밸브 시트는 밀봉 성능, 흐름 특성, 내구성 및 다양한 응용 프로그램과의 호환성을 포함하여 성능에 큰 영향을 미칩니다. 버터 플라이 밸브 공급 업체로서, 우리는 다양한 재료로 만든 다양한 밸브 시트와 고객의 특정 요구를 충족시키기 위해 다양한 설계로 제공합니다. 당신이 찾고 있는지 여부고성능 공압 먼지 나비 밸브, a고품질 밸브 공압 제어 나비 밸브,, aDN25 공압 먼지 알루미늄 나비 밸브, 우리는 최고의 솔루션을 제공 할 수있는 전문 지식과 제품을 보유하고 있습니다.
우리의 나비 밸브에 대해 더 많이 배우고 싶거나 특정 요구 사항에 대해 논의하려면 언제든지 문의하십시오. 당사의 전문가 팀은 애플리케이션에 오른쪽 밸브 및 밸브 시트를 선택하는 데 도움을 줄 준비가되었습니다.
