나비 밸브의 노련한 공급 업체로서, 나는 이러한 필수 산업 장치 내의 모든 구성 요소의 적절한 기능을 보장하는 것이 중요하다는 것을 이해합니다. 그러한 중요한 구성 요소 중 하나는 밸브 스템으로, 나비 밸브의 작동과 수명에 중추적 인 역할을합니다. 이 블로그 게시물에서는 밸브 스템 마모를 점검하는 과정을 안내합니다. 값 비싼 고장을 방지하고 밸브 시스템의 지속적인 효율성을 확인하는 데 도움이되는 작업입니다.
나비 밸브에서 밸브 스템의 역할 이해
검사 프로세스를 탐구하기 전에 밸브 스템의 기능을 이해하는 것이 필수적입니다. 나비 밸브에서 줄기는 액추에이터를 디스크에 연결하여 디스크가 밸브 본체 내에서 회전하여 유체의 흐름을 제어 할 수 있도록합니다. 줄기는 액추에이터의 토크와 유체의 압력을 포함하여 작동 중에 중요한 힘을 견딜 수 있어야합니다. 시간이 지남에 따라 이러한 힘은 줄기에 마모를 일으켜 성능, 누출 및 완전한 밸브 고장을 초래할 수 있습니다.
검사 준비
밸브 스템 검사를 시작하기 전에 필요한 안전 예방 조치를 취하는 것이 중요합니다. 밸브가 닫힌 위치에 있고 시스템이 억제되어 있는지 확인하십시오. 밸브가 라이브 시스템에있는 경우 모든 적절한 잠금/태그 아웃 절차를 따라 우발적 인 작동을 방지하십시오.
또한 손전등, 캘리퍼, 필러 게이지 및 돋보기를 포함하여 검사를위한 몇 가지 기본 도구가 필요합니다. 이 도구는 마모 징후를 검사하고 치수를 정확하게 측정하는 데 도움이됩니다.
육안 검사
마모를위한 밸브 스템을 점검하는 첫 번째 단계는 육안 검사입니다. 손전등을 사용하여 줄기를 비추고 긁힘, 닉스 또는 부식과 같은 명백한 손상 징후를 찾으십시오. 줄기가 밸브 본체와 액추에이터와 접촉하는 지역에 세심한주의를 기울이십시오.
손상 징후가 표시되면 원인을 결정하는 것이 필수적입니다. 흠집과 닉은 밸브로 들어가는 외래 물체로 인해 발생할 수 있으며 부식은 가혹한 화학 물질이나 수분에 노출 된 결과 일 수 있습니다. 손상의 원인을 식별하면 미래에 다시 발생하지 않도록 조치를 취할 수 있습니다.
줄기 직경 측정
육안 검사를 완료 한 후 캘리퍼를 사용하여 길이를 따라 여러 지점에서 줄기의 직경을 측정하십시오. 이러한 측정을 제조업체 사양과 비교하여 STEM이 허용 가능한 한계를 넘어 마모되었는지 확인하십시오.
마모 된 줄기는 일반적으로 원래 사양보다 직경이 작습니다. 줄기 직경이 최소 허용 한계 미만인 경우 밸브의 올바른 기능을 보장하기 위해 교체해야합니다.
놀이 확인
밸브 스템 검사의 또 다른 중요한 측면은 재생 또는 느슨 함을 점검하는 것입니다. 필러 게이지를 사용하여 스템과 밸브 본체 또는 액추에이터 사이의 클리어런스를 측정하십시오. 과도한 플레이는 줄기 또는 짝짓기 구성 요소의 마모를 나타낼 수있어 밸브 성능을 줄이고 누출이 증가 할 수 있습니다.
줄기에 과도한 플레이가 있다는 것을 알게되면 원인을 결정하는 것이 중요합니다. 줄기 자체에 마모 될 수 있거나 밸브 본체 또는 액추에이터의 마모 된 베어링이나 부싱으로 인해 발생할 수 있습니다. 두 경우 모두 밸브의 적절한 기능을 복원하려면 마모 된 구성 요소를 교체해야합니다.
줄기 씰 검사
줄기 씰은 마모의 영향을받을 수있는 밸브의 또 다른 중요한 구성 요소입니다. 줄기 씰이 균열, 눈물 또는 과도한 마모와 같은 손상 또는 악화의 징후를 검사하십시오. 손상된 줄기 씰은 유체가 줄기를 지나서 누출되어 밸브 성능을 줄이고 잠재적 안전 위험을 초래할 수 있습니다.
줄기 씰의 손상 징후를 발견하면 교체해야합니다. STEM 씰을 교체 할 때는 올바른 유형의 씰과 크기를 사용하여 올바른 맞추고 누출을 방지하는 것이 중요합니다.
액추에이터 연결 평가
밸브 스템과 액추에이터 사이의 연결은 검사해야 할 중요한 영역입니다. 느슨한 볼트 또는 마모 된 커플 링 구성 요소와 같은 마모 징후가 액추에이터 연결을 확인하십시오. 느슨하거나 마모 된 액추에이터 연결은 밸브가 잘못 작동하거나 전혀 작동하지 않을 수 있습니다.
액추에이터 연결이 느슨하거나 마모 된 경우 필요에 따라 조이거나 교체해야합니다. 액추에이터 연결을 조정하거나 교체 할 때 제조업체의 지침을 따르십시오.
밸브 스템 교체시기
밸브 스템이 허용 가능한 한계를 넘어 마모되거나 상당한 손상의 징후가 표시되면 교체해야합니다. 밸브 스템을 교체하는 것은 복잡한 프로세스가 될 수 있으므로 제조업체의 지침을주의 깊게 따르는 것이 중요합니다.
경우에 따라 스템과 동시에 베어링, 부싱 또는 줄기 씰과 같은 밸브의 다른 구성 요소를 교체해야 할 수도 있습니다. 이를 통해 밸브의 올바른 기능을 보장하고 미래의 문제를 예방할 수 있습니다.
예방 유지 보수
정기적 인 예방 유지 보수는 나비 밸브의 장기 성능과 신뢰성을 보장하는 핵심입니다. 밸브 스템을 마모 확인하는 것 외에도 움직이는 부품의 윤활, 밸브 본체에 손상을 입히고 액추에이터 테스트와 같은 다른 유지 보수 작업을 수행하는 것이 중요합니다.
정기적 인 유지 보수 일정에 따라 주요 문제가되기 전에 잠재적 인 문제를 식별하고 해결할 수있어 밸브의 수명을 연장하고 다운 타임을 줄일 수 있습니다.
결론
밸브 스템을 마모 확인하는 것은 나비 밸브의 적절한 기능을 유지하는 데 필수적인 부분입니다. 이 블로그 게시물에 요약 된 단계를 따르면 비용이 많이 드는 고장 또는 안전 위험을 초래하기 전에 마모 또는 손상 징후를 식별하고 해결할 수 있습니다.

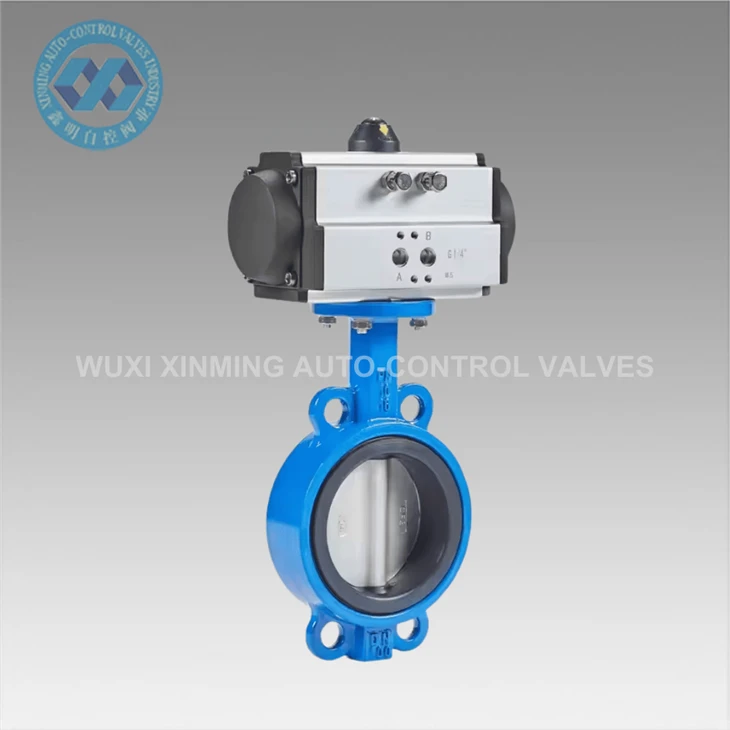

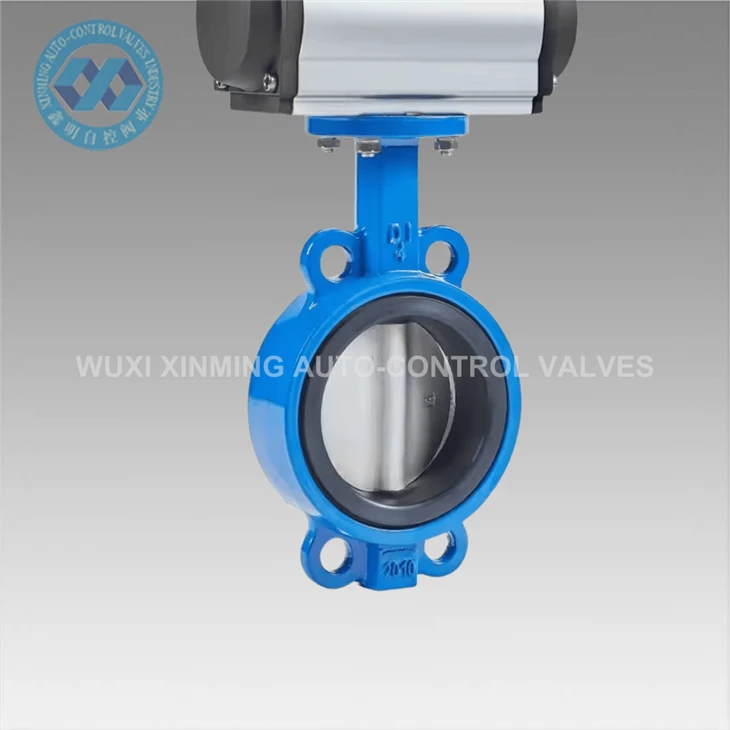

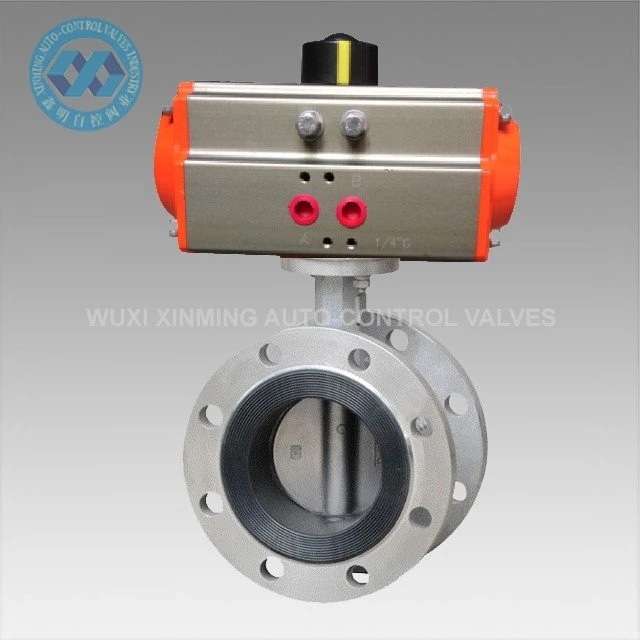

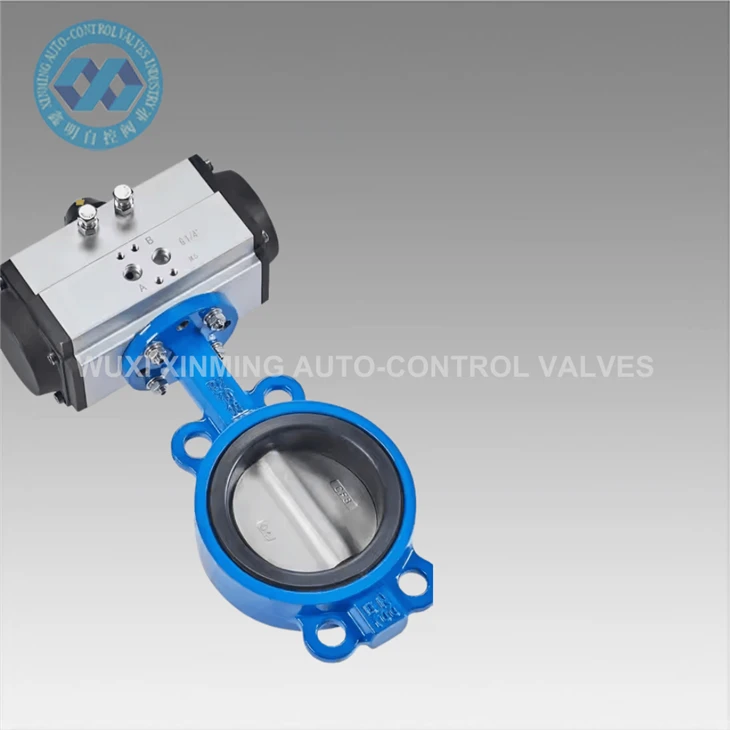

우리 회사에서는 다음과 같은 광범위한 고품질 나비 밸브를 제공합니다.액추에이터 공압 EPDM 플랜지 나비 밸브,,,플랜지 나비 밸브, 그리고스테인레스 스틸 SS304 316L 공압 나비 밸브 나비 밸브. 당사의 밸브는 최고 수준으로 설계 및 제조되어 신뢰할 수있는 성능과 긴 서비스 수명을 보장합니다.
밸브 스템 마모 확인에 대한 궁금한 점이 있거나 나비 밸브 구매에 관심이 있으시면 주저하지 말고 저희에게 연락하십시오. 당사의 전문가 팀은 항상 필요한 정보와 지원을 제공 할 수 있습니다.
참조
- 미국 밸브 제조업체 협회 (VMAA). 밸브 핸드북.
- ASME B16.34- 밸브 - 플랜지, 나사산 및 용접 끝.
- API 609- 버터 플라이 밸브, 이중 플랜지, 러그 - 타입 및 웨이퍼 - 타입.
