PVC Butterfly Valve 공급 업체로서, 나는 밸브 위치와 PVC 나비 밸브를 통한 흐름 사이의 복잡한 관계를 직접 목격했습니다. 이 관계는 유체 시스템의 효율적인 운영의 기본 일뿐 만 아니라 정확한 흐름 제어에 의존하는 산업에도 중요합니다. 이 블로그에서는 밸브 위치가 흐름에 미치는 영향을 조사하여 기본 원리, 실제적 영향 및 실제 응용 프로그램을 탐색합니다.
PVC 나비 밸브 이해
흐름에 대한 밸브 위치의 영향에 대해 논의하기 전에 PVC 나비 밸브가 무엇인지 간단히 이해해 봅시다. PVC Butterfly 밸브는 디스크 ( "나비")를 사용하여 파이프를 통한 유체의 흐름을 조절하는 쿼터 전환 밸브입니다. 디스크는 샤프트에서 회전하고 밸브 핸들 또는 액추에이터를 돌리면 디스크가 완전히 열린 상태에서 완전히 닫히는 사이에 위치 할 수 있습니다. 이 간단하지만 효과적인 디자인은 PVC Butterfly 밸브가 수처리, 관개, 화학적 처리 및 HVAC 시스템을 포함한 광범위한 응용 분야에서 인기를 얻습니다.
흐름 제어의 기초
흐름 제어는 파이프를 통해 흐르는 유체의 부피, 압력 및 속도를 조절하는 과정입니다. PVC 나비 밸브의 맥락에서 밸브 디스크의 위치를 조정하여 유량 제어가 달성됩니다. 디스크가 완전히 열려 있으면 흐름 방향과 평행하여 밸브를 통해 최대 흐름을 허용합니다. 반대로, 디스크가 완전히 닫히면 흐름 방향에 수직으로 흐름을 완전히 차단합니다.
밸브 위치와 흐름의 관계는 선형이 아닙니다. 낮은 밸브 개구부에서는 밸브 위치가 작은 변화로 인해 유량이 크게 변경 될 수 있습니다. 밸브가 완전히 개방 된 위치에 접근함에 따라 유량의 변화는 밸브 위치의 동일한 변화에 대해 덜 두드러집니다. 이 비선형 관계는 밸브 디스크 주변의 복잡한 흐름 패턴과 밸브를 가로 지르는 결과 압력 강하 때문입니다.
흐름에 대한 밸브 위치의 영향
1. 유량
흐름에 대한 밸브 위치의 가장 명백한 효과는 유량의 변화입니다. 앞에서 언급했듯이 밸브가 완전히 열려있을 때 유량은 최대이며 밸브가 완전히 닫히면 0이됩니다. 이 두 극단 사이에서 유속은 밸브 개구의 효과적인 단면적에 비례합니다. 유효 단면 영역은 밸브 디스크의 위치와 밸브 본체의 모양에 의해 결정됩니다.
예를 들어, 밸브가 부분적으로 열리면 디스크는 유량 경로에서 제한을 생성하여 유효 단면적 및 유량을 줄입니다. 제한 정도는 흐름 방향에 대한 디스크의 각도에 따라 다릅니다. 더 작은 각도 (완전히 개방에 가까운)는 더 큰 효과적인 단면적과 유량이 더 높으며, 더 큰 각도 (완전히 폐쇄에 가깝다)는 더 작은 유효 단면적 및 더 낮은 유속을 초래합니다.
2. 압력 강하
흐름에 대한 밸브 위치의 또 다른 중요한 효과는 밸브를 가로 지르는 압력 강하입니다. 압력 강하는 밸브의 상류와 하향 측면 사이의 압력 차이입니다. 밸브가 완전히 열리면 유량 경로가 비교적 무제한이기 때문에 압력 강하가 최소화됩니다. 그러나 밸브가 닫히면 밸브 디스크로 인한 흐름에 대한 저항이 증가하여 압력 강하가 증가합니다.
PVC 나비 밸브의 압력 강하는 밸브 크기, 밸브 위치, 유량 및 유체 특성을 포함한 여러 요인에 의해 영향을받습니다. 일반적으로 밸브 개구가 감소하고 유속이 증가함에 따라 압력 강하가 증가합니다. 과도한 압력 강하는 에너지 손실, 시스템 효율 감소 및 시스템의 밸브 및 기타 구성 요소에 대한 잠재적 손상으로 이어질 수 있습니다.
3. 흐름 난기류
밸브 위치는 또한 밸브와 다운 스트림 파이프 내의 흐름 난기류에도 영향을 미칩니다. 난기류는 유체 입자의 불규칙하고 혼란스러운 운동으로 소음, 진동 및 침식을 유발할 수 있습니다. 밸브가 완전히 열리면 흐름은 비교적 층류 (매끄럽고 순서대로)이므로 난기류가 최소화됩니다. 그러나 밸브가 닫히면 밸브 디스크로부터의 흐름이 분리되고 에디 및 소용돌이의 형성으로 인해 흐름이 더 혼란스러워집니다.
난류의 정도는 밸브 위치, 유량 및 밸브 설계에 따라 다릅니다. 연마 유체를 운반하는 파이프 라인과 같은 일부 응용 분야에서 과도한 난류는 밸브 디스크와 파이프 벽의 상당한 침식을 일으켜 밸브와 시스템의 조기 고장을 초래할 수 있습니다.
실질적인 의미 및 응용
1. 흐름 조절
밸브 위치를 조정하여 유속을 제어하는 기능은 PVC 나비 밸브가 정확한 흐름 조절이 필요한 응용 분야에 이상적입니다. 예를 들어, 수처리 식물에서, PVC 나비 밸브는 여과, 소독 및 퇴적과 같은 다양한 처리 과정을 통해 물의 흐름을 제어하는 데 사용됩니다. 밸브 위치를 조정함으로써 작업자는 각 공정을 통해 올바른 양의 물이 흐르고 처리 효율과 수질을 최적화 할 수 있습니다.
2. 온/오프 컨트롤
유량 조절 외에도 PVC 나비 밸브는 일반적으로 온/오프 제어에 사용됩니다. 밸브가 완전히 열리면 유체가 파이프를 통해 자유롭게 흐르고 밸브가 완전히 닫히면 흐름이 완전히 멈 춥니 다. 이를 통해 PVC 나비 밸브는 관개 시스템과 같이 간단하고 신뢰할 수있는 온/오프 컨트롤이 필요한 응용 분야에 적합합니다. 밸브가 필요에 따라 물 공급을 켜고 끄는 데 사용될 수 있습니다.
3. 격리
PVC 나비 밸브는 격리 목적으로 사용될 수 있습니다. 파이프 라인 시스템에서 분리 밸브는 유지 보수, 수리 또는 검사를 위해 파이프 라인의 섹션을 분리하는 데 사용됩니다. 분리 밸브를 닫으면 분리 된 섹션으로의 유체의 흐름을 중지하여 유지 보수 작업을 안전하게 수행 할 수 있습니다. PVC 나비 밸브는 종종 빠른 마감 시간과 안정적인 밀봉 성능으로 인해 분리 밸브로 사용됩니다.
실제 사례
흐름에 대한 밸브 위치의 실제 효과를 설명하기 위해 실제 예제 몇 가지를 고려해 봅시다.
1. 화학 처리 공장
화학 가공 공장에서, PVC 나비 밸브는 생산 공정의 다양한 단계를 통해 다양한 화학 물질의 흐름을 제어하는 데 사용됩니다. 예를 들어, 반응 용기에서, PVC 나비 밸브는 용기로의 반응물의 흐름을 제어하는 데 사용됩니다. 밸브 위치를 조정함으로써, 연산자는 반응 속도를 제어하고 반응이 원하는 속도로 진행되도록 보장 할 수있다.
2. HVAC 시스템
HVAC (가열, 환기 및 에어컨) 시스템에서 PVC 나비 밸브는 시스템을 통한 공기 또는 물의 흐름을 제어하는 데 사용됩니다. 예를 들어 냉수 시스템에서 PVC 나비 밸브는 공기 취급 장치로의 냉수 흐름을 제어하는 데 사용됩니다. 밸브 위치를 조정함으로써 운영자는 건물의 공기의 온도와 습도를 제어하여 편안하고 건강한 실내 환경을 보장 할 수 있습니다.
3. 물 분배 시스템
물 분포 시스템에서 PVC 나비 밸브는 파이프를 통한 물의 흐름을 제어하는 데 사용됩니다. 예를 들어, 물 메인에서 PVC 나비 밸브는 다른 지역이나 지역으로의 물의 흐름을 제어하는 데 사용됩니다. 밸브 위치를 조정함으로써 물 유틸리티는 물이 시스템 전체에 고르게 그리고 효율적으로 분포되도록 할 수 있습니다.
결론
결론적으로, 밸브 위치는 PVC 나비 밸브를 통한 흐름에 큰 영향을 미칩니다. 밸브 위치를 조정함으로써 작업자는 유체 시스템의 효율적인 작동에 필수적인 유속, 압력 강하 및 흐름 난류를 제어 할 수 있습니다. PVC 나비 밸브는 단순한 설계, 신뢰할 수있는 성능 및 비용 효율성으로 인해 흐름 조절, 온/오프 제어 및 격리 목적으로 다양한 산업에서 널리 사용됩니다.

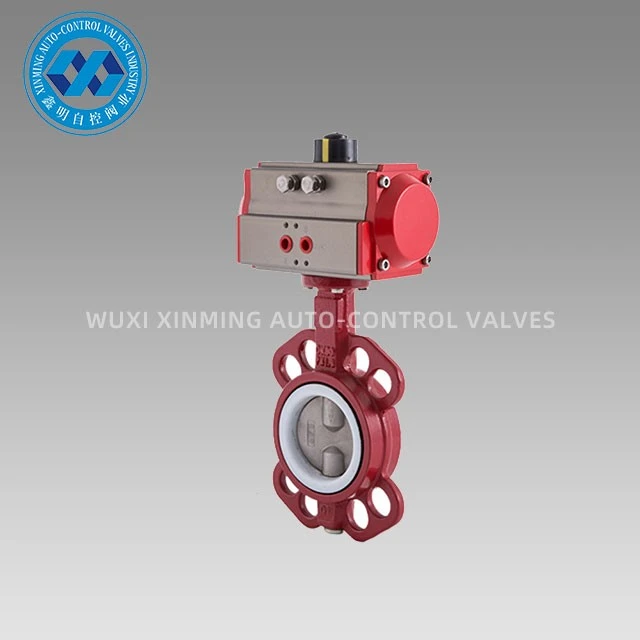

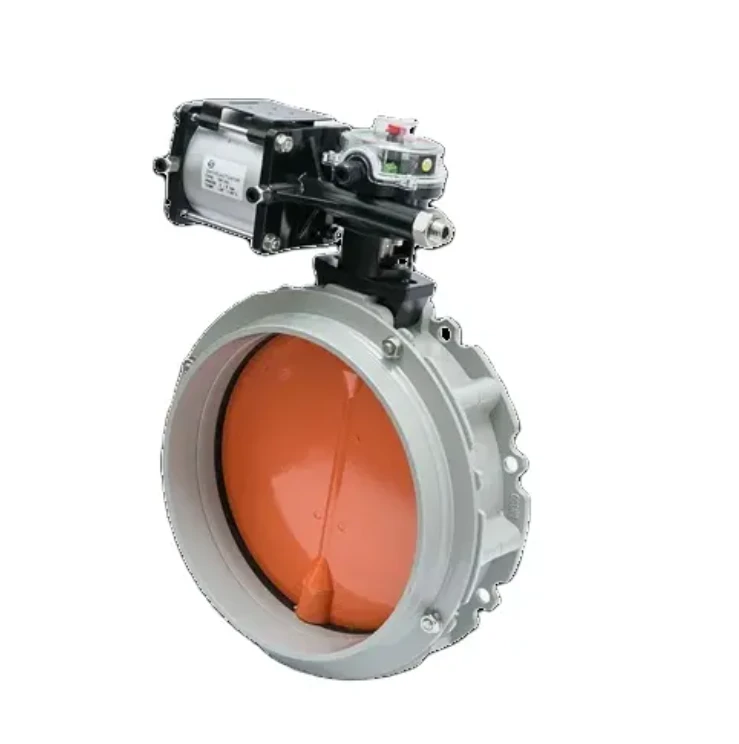

애플리케이션을위한 고품질 PVC 나비 밸브를 찾고 있다면, 우리는페누틱 액추에이터 연성 철제 웨이퍼 나비 밸브,,,공압 먼지 알루미늄 나비 밸브, 그리고공압 액추에이터가있는 PVC 나비 밸브. 당사의 밸브는 최고 수준의 품질과 성능을 충족하도록 설계 및 제조되어 안정적인 운영과 긴 서비스 수명을 보장합니다.
우리는 귀하의 특정 요구 사항에 대해 논의하고 PVC Butterfly 밸브가 귀하의 요구를 충족시키는 방법을 탐구하기 위해 저희에게 연락하도록 초대합니다. 숙련 된 영업 팀은 제품 선택, 기술 지원 및 조달 조언을 지원할 준비가되었습니다. 시스템에서 효율적이고 신뢰할 수있는 흐름 제어를 달성하기 위해 함께 협력합시다.
참조
- Miller, RW (1996). 흐름 측정 엔지니어링 핸드북. 맥그로 힐.
- Streeter, VL, & Wylie, EB (1981). 유체 역학. 맥그로 힐.
- Idelchik, IE (1994). 유압 저항 핸드북. CRC 프레스.
