수직 파이프라인에 러그 버터플라이 밸브를 설치하는 것은 신중한 계획과 실행이 필요한 작업입니다. 러그 버터플라이 밸브의 신뢰할 수 있는 공급업체로서 당사는 이 분야에서 광범위한 경험을 보유하고 있으며 프로세스를 안내해 드립니다. 이 블로그 게시물에서는 준비부터 최종 테스트까지 수직 파이프라인에 러그 버터플라이 밸브를 설치하는 단계를 안내합니다.
1단계: 준비
설치 과정을 시작하기 전에 필요한 모든 재료와 도구를 모아야 합니다. 여기에는 러그 버터플라이 밸브 자체, 파이프라인 구성 요소, 개스킷, 볼트, 너트, 토크 렌치, 파이프 절단기, 파일 및 설치와 관련된 기타 도구가 포함됩니다.
밸브와 모든 파이프라인 구성 요소가 깨끗하고 밸브 설치 또는 작동을 방해할 수 있는 잔해물이 없는지 확인하십시오. 밸브와 파이프라인의 치수를 확인하여 호환되는지 확인하십시오. 밸브는 파이프라인에 꼭 맞아야 하며 플랜지 구멍은 적절하게 정렬되어야 합니다.
2단계: 밸브 위치 지정
다음 단계는 수직 파이프라인에 밸브를 배치하는 것입니다. 밸브가 설치될 위치에서 파이프라인을 절단하는 것부터 시작합니다. 적절하게 밀봉되도록 절단 부위가 직선이고 깨끗한지 확인하십시오. 개스킷이 손상되지 않도록 파일을 사용하여 절단된 파이프의 가장자리를 매끄럽게 다듬습니다.
밸브 위치를 지정할 때 러그 버터플라이 밸브는 스템이 수평 방향으로 수직 위치에 설치되도록 설계되었다는 점에 유의하는 것이 중요합니다. 이를 통해 적절한 흐름 제어가 가능하고 밸브 작동이 쉬워집니다. 파이프라인의 두 섹션 사이에 밸브를 배치하고 밸브의 플랜지가 파이프 플랜지와 정렬되는지 확인합니다.
3단계: 개스킷 설치
개스킷은 밸브-파이프 연결부의 누출을 방지하는 데 중요합니다. 개스킷의 구멍을 플랜지 구멍에 맞춰 밸브 양쪽에 개스킷을 배치합니다. 개스킷이 중앙에 있고 전체 플랜지 면을 덮고 있는지 확인하십시오. 파이프라인에서 이송되는 유체 및 작동 조건과 호환되는 고품질 개스킷 재료를 사용하십시오.
4단계: 밸브 볼트 체결
개스킷이 제자리에 설치되면 밸브를 파이프라인에 볼트로 고정할 차례입니다. 올바른 크기와 유형의 볼트를 사용하여 플랜지 구멍을 통해 볼트를 삽입합니다. 각 볼트에 너트를 놓고 손으로 조여 밸브를 제자리에 고정합니다.
모든 볼트를 손으로 조인 후 토크 렌치를 사용하여 제조업체에서 권장하는 토크 값으로 볼트를 조이십시오. 적절한 밀봉과 밸브 및 개스킷의 손상을 방지하려면 볼트를 올바른 토크로 균일하게 조이는 것이 필수적입니다. 균일한 압력 분포를 보장하려면 볼트를 조일 때 별 패턴을 따르십시오.
5단계: 액추에이터 연결(해당하는 경우)

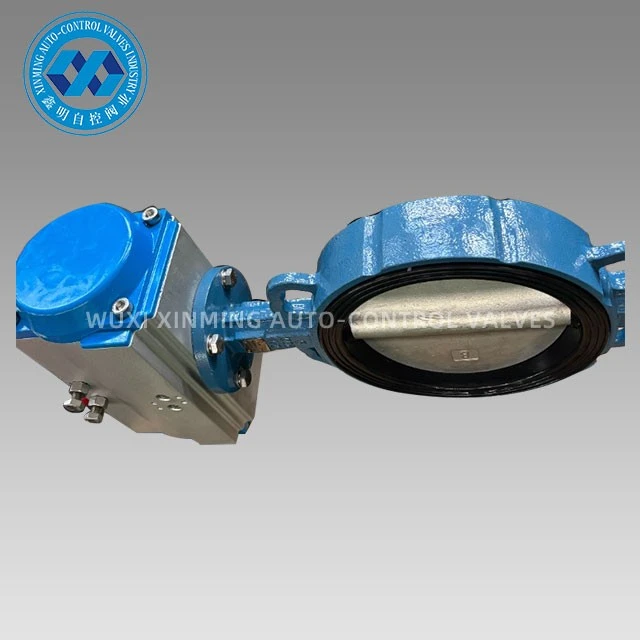

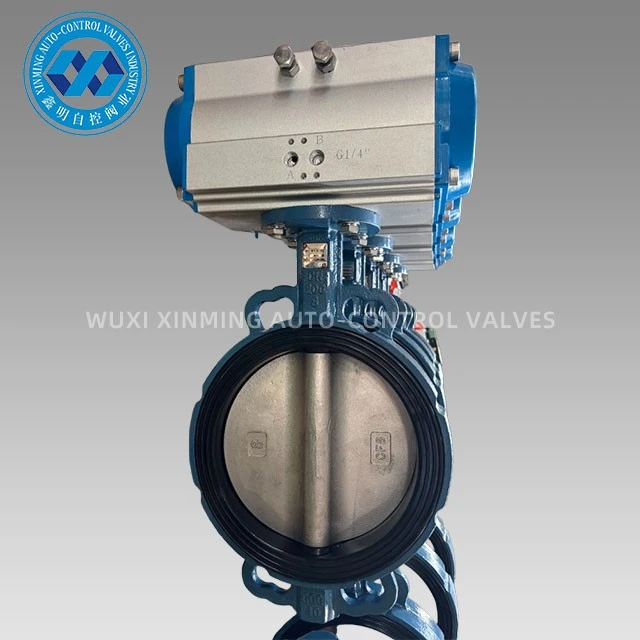

러그 버터플라이 밸브에 다음과 같은 액추에이터가 장착된 경우공압식 액츄에이터로 작동되는 버터플라이 밸브, 다음 단계는 액추에이터를 밸브에 연결하는 것입니다. 액추에이터 설치에 대한 제조업체의 지침을 따르십시오. 일반적으로 액추에이터를 밸브 스템에 부착하고 공기 공급 라인 또는 전기 배선을 연결하는 작업이 포함됩니다.
원활한 작동을 보장하려면 액추에이터가 올바르게 정렬되고 밸브에 고정되어 있는지 확인하십시오. 액추에이터를 테스트하여 밸브가 올바르게 열리고 닫히는지 확인하고 액추에이터의 위치 표시기가 밸브 디스크의 실제 위치와 일치하는지 확인하십시오.
6단계: 설치 테스트
밸브가 설치되고 액추에이터가 연결되면(해당되는 경우) 설치를 테스트할 차례입니다. 밸브를 닫고 파이프라인을 작동 압력으로 가압합니다. 밸브 플랜지, 개스킷 또는 액추에이터 연결부 주변에 누출이 있는지 확인하십시오. 누출이 감지되면 필요에 따라 볼트를 더 조이거나 개스킷을 교체하십시오.
원활한 작동을 위해 밸브를 여러 번 열고 닫으십시오. 밸브의 흐름 조절 능력과 밀봉 성능을 점검하십시오. 밸브가 원활하게 작동하지 않거나 유량 제어에 문제가 있는 경우 밸브와 액추에이터에 기계적 문제나 정렬 불량이 있는지 검사하십시오.
7단계: 설치 마무리
설치를 테스트하고 승인한 후 필요에 따라 최종 조정을 수행합니다. 설치 영역을 청소하고 도구나 잔해물을 제거하십시오. 쉽게 식별하고 향후 유지 관리를 위해 밸브와 파이프라인에 라벨을 붙입니다.
우리는 또한 다음과 같은 다양한 종류의 버터플라이 밸브를 제공합니다.웨이퍼 위생 등급 액추에이터 공압식 버터플라이 밸브그리고공압 위생 버터플라이 밸브, 이는 다양한 산업 분야의 다양한 응용 분야에 적합합니다.
구매를 원하시는 분들을 위해
러그 버터플라이 밸브 또는 당사의 다른 제품이 필요한 경우 당사와 대화를 시작하시기 바랍니다. 당사의 전문가 팀은 밸브 기술에 정통하며 제품 선택, 설치 및 유지 관리에 대한 자세한 지침을 제공할 수 있습니다. 우리는 귀하의 특정 요구 사항을 이해하고 귀하의 프로젝트에 가장 적합한 솔루션을 얻을 수 있도록 귀하와 협력할 것입니다. 귀하가 소규모 산업 응용 분야에 참여하든 대규모 인프라 프로젝트에 참여하든 우리는 모든 단계에서 귀하를 지원해 드립니다. 조달 논의를 시작하려면 당사에 문의하세요.
참고자료
- 밸브 제조업체 협회 "밸브 핸드북"
- 러그 버터플라이 밸브 및 액추에이터 제조업체에서 제공하는 제품 설명서입니다.
