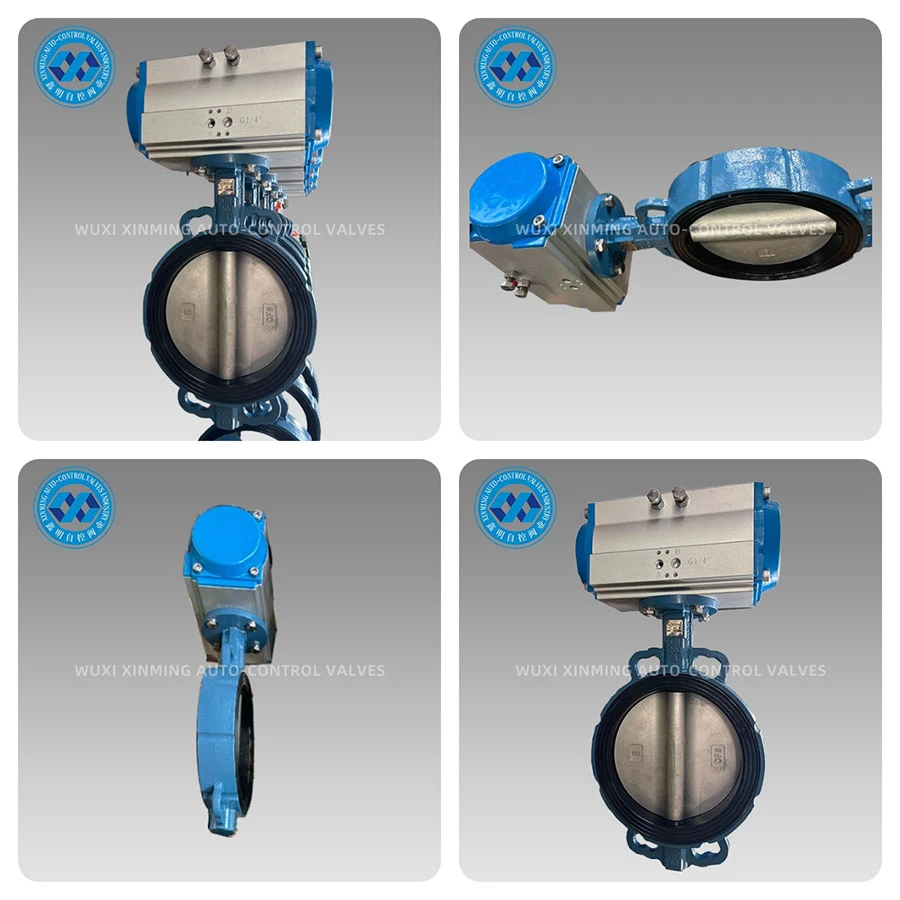

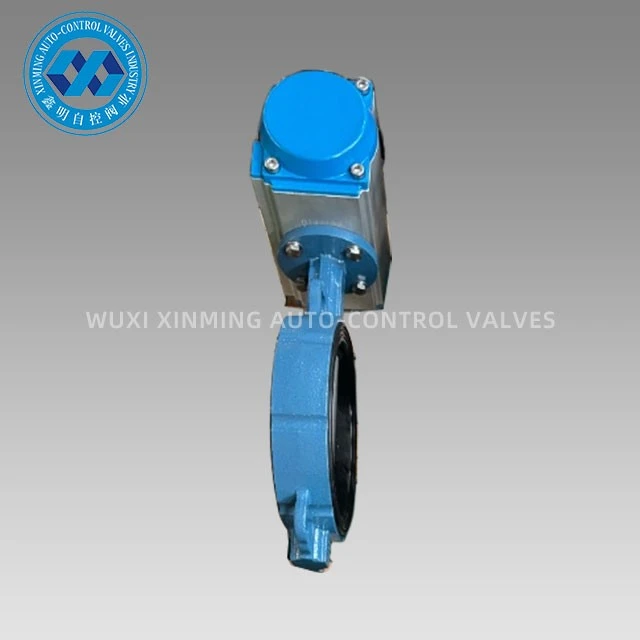

공압식 액추에이터-작동식 버터플라이 밸브는 고성능 센터라인/이중 편심 버터플라이 밸브를 랙 앤 피니언 또는 포크-형 공압식 액추에이터와 통합하여 깨끗한 압축 공기를 사용하여 신속한 개폐 및 0-90도에서 정밀한 조정이 가능합니다. 밸브 본체는 유선형 디스크- 모양의 흐름 채널을 갖추고 있어 완전히 열렸을 때 압력 강하가 매우 낮고 닫혔을 때 기포가 없는 씰이 발생합니다. 자동화된 프로세스를 위해 특별히 설계된 이 제품은 속도, 안전 및 에너지 효율성에 대한 현대 산업의 엄격한 요구 사항을 충족합니다.
제품 장점:
신속한 개폐
단동-0.5초 이하, 복동-1초 이하로 수격 현상과 매체 낭비를 줄입니다.
높은 토크 출력
포크 구조는 최대 15,000N·m를 제공하여 DN1200 대구경-직경 밸브 플레이트를 쉽게 구동합니다.
오래 지속되는-밀봉
EPDM/PTFE 복합 고무 라이닝은 500,000사이클 후에도 ANSI 클래스 VI 누출 제로를 유지합니다.
방화 및 정전기 방지-
API 607 및 ISO 10497을 준수하며 가연성 가스 및 먼지가 많은 환경에 적합합니다.
모듈식 연결
액추에이터 및 밸브 본체는 ISO 5211 표준 플랜지를 사용합니다. -현장에서 전기/유압 액추에이터를 교체하는 데 단 10분밖에 걸리지 않습니다.
상당한 에너지 절약
공기{0}} 구동 전력 소비는 동일한 사양의 전동 액추에이터에 비해 1/3에 불과합니다. 공기 공급원에 장애가 발생한 경우 스프링 재설정이 가능하여 안전한 위치를 보장합니다.
기술 사양:
직경: DN40-DN1200(1½"-48")
압력: PN6-PN100 / 클래스 125-600
온도: -40도 ~+200도(저-온도형 -60도, 고온형 +450도)
밸브 본체: 연성철, WCB, CF8, CF8M, 이중 강철, 알루미늄 청동
밸브 플레이트: CF8, CF8M, 나일론 코팅, Hastelloy
부싱: EPDM, NBR, PTFE, FKM, 실리콘 고무
액추에이터: 복동식/스프링 리턴, IP66/IP67 보호, 옵션 방폭-Ex d IIB T6
연결: 웨이퍼, 러그, 플랜지, ANSI/JIS/DIN
누출율: ANSI Class VI / 제로 버블 레벨
품질 관리:
→ 이중 재료 검사: 스펙트럼 분석 및 저온-충격 테스트
→ 5-축 머시닝 센터에서 1-회 가공, 진원도 0.02mm 이하
→ 100% 1.5x PN 하우징 강도 테스트 + 1.1x 저압- 압력 기밀 테스트
→ 레이저 트래커를 이용한 액츄에이터 스트로크 교정, 선형성 보고서 5년 보관
→ 타사-파티 API 6D, CE, ISO 9001 감사, 원본 보고서가 배송과 함께 제공됨
포장 및 배송:
포장 및 운송: 밸브 본체와 액추에이터는 각각 VCI 방청 필름으로 포장되어 있으며 외부 상자는 강화 골판지 5겹으로 구성되어 있습니다. 목재 팔레트와 플라스틱 강철 스트랩으로 고정되어 -50도에서 +70도까지의 해상 운송에 적합합니다. 배송 표시에는 프로젝트 번호와 QR 코드가 포함됩니다. 코드를 스캔하여 보증 인증서와 테스트 비디오를 다운로드하세요.
애프터-판매 서비스:
• 18개월 보증 기간, 제조 결함 시 무료 교체.
• 국내 24-시간 응답, 72시간 현장 도착; 해외 48시간 비디오 진단, DHL을 통해 직접 배송되는 예비 부품.
• 수명주기 기록: 취약 부품 목록, 유지 관리 비디오, 온라인 교육.
• 10+년간 밸브의 안정적인 작동을 보장하기 위해 연간 검사 및 성능 교정을 제공합니다.
당사의 강점: WUXI XINMING AUTO-Control VALVES INDUSTRY CO., LTD.는 1998년에 설립되었으며 38,000㎡의 면적을 차지하고 공압식 액추에이터-작동식 버터플라이 밸브 및 관련 액추에이터 세트의 연간 생산 능력이 120,000세트입니다. 독일 DMG와 일본 MAZAK의 머시닝 센터, API 6D 유체 실험실을 갖춘 당사의 R&D 팀은 26명의 인력으로 구성되어 있으며 42개의 특허를 보유하고 있습니다. 당사 제품은 56개국에 수출되며 Shell, BASF, Sinopec 등 글로벌 프로젝트에 밸브 솔루션을 제공하고 있습니다. XINMING을 선택하고 신뢰성과 효율성을 선택하십시오!
