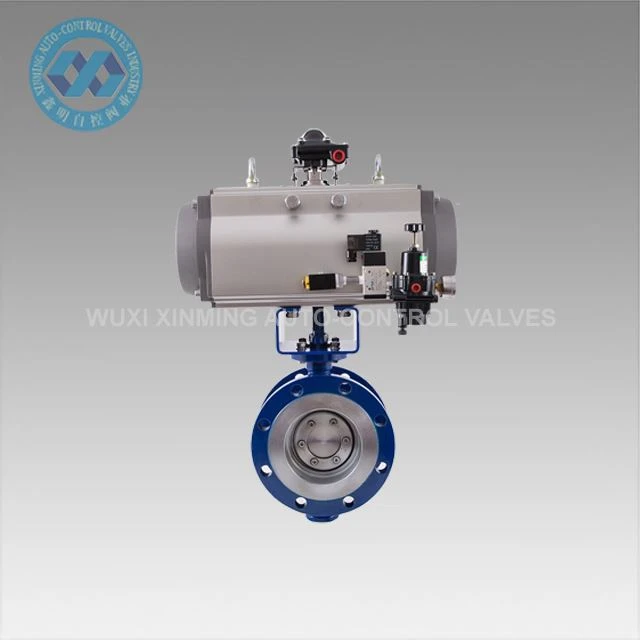

금속 대 금속 버터플라이 밸브

금속 대 금속 버터플라이 밸브는 고온, 고압,-압력 및 열 보존 파이프라인에 적합합니다. 흐름을 열거나 닫거나 조절하는 기능이 있습니다. 컴팩트한 구조, 작은 크기, 가벼운 무게, 유연한 작동 및 편리한 사용이 특징입니다.

문의 보내기

설명

금속 대 금속을 결합한 당사의 버터플라이 밸브는 다양한 응용 분야에서 다양한 성능을 제공하는 작고 가벼우며 비용 효과적인{0}}유량 제어 솔루션입니다. 손쉬운 플랜지 설치를 위해 웨이퍼{2}} 스타일 구성으로 설계되었으며 특히 물, 공기, 가스 및 약한 화학 물질 서비스의 공간이 제한된 배관 시스템에 적합합니다.{3}} 이 밸브는 고온-, 고압-, 열 보존 파이프라인 등 까다로운 조건에서 탁월한 성능을 발휘하여 안정적인 개폐 기능과 정밀한 유량 조정 기능을 제공합니다. 최적화된 디자인은 컴팩트한 구조, 작은 설치 공간, 가벼운 구조와 유연한 작동을 결합하여 다양한 산업 환경에서 편리하게 사용할 수 있습니다.

기술적인 매개변수:

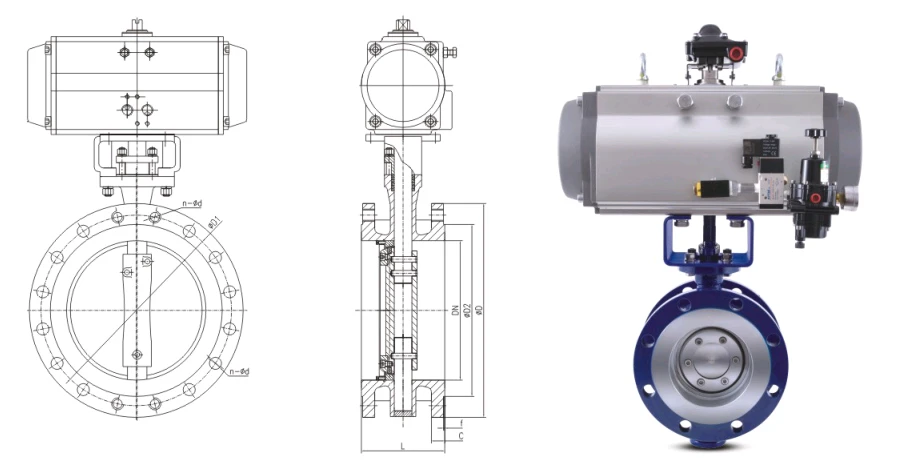

product-908-465

공칭 직경 DN(mm)	엘(mm)	디(mm)	D1(mm)	D2(mm)	씨(mm)	흠)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

경영진 표준		적용 범위
설계 및 제조	JB/T8527, GB/T12224, API609, ASME B16.34 등 표준	공칭 직경	DN50-DN3600 2"-144"	밸브마다 치수가 다릅니다. 자세한 내용은 전화로 문의하세요.
연결 플랜지	GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 등 표준	공칭 압력	PN2.5-PN260 클래스150-클래스1500
구조 길이	GB/T12221API609 IS05752 등표준	온도 범위	-196C-600C
검사 및 실험	JB/T9092 GB/T26480 API598 IS05208 등표준	연결 방법	플랜지형, 맞대기형, 웨이퍼형, 러그형 등
		본체 재질	탄소강, 크롬 몰리브덴강, 오스테나이트계 스테인레스강, 듀플렉스 스테인레스강, 티타늄 합금, 하스텔로이, 모넬 등

제품 특징:
프리미엄 금속 밀봉: 강화된 스테인레스 스틸 시트와 디스크로 장기간 사용 후에도 안정적인 차단이-보장됩니다.
고온-온도/고압-압력 설계: 최대 650도 및 ANSI 클래스 600 압력 등급에 적합
소형 및 경량: 비슷한 등급의 게이트 밸브보다 30% 더 가볍습니다.
양방향 흐름: 양방향 흐름 방향 모두에서 우수한 밀봉 성능

디자인 장점:
삼중-오프셋 설계로 마모를 방지하고 누출이 없음을 보장합니다.
화재{0}}안전 구조는 API 607/6FA 표준을 충족합니다.
낮은 작동 토크로 액추에이터 요구 사항 감소
긴 서비스 수명으로 유지보수가 필요 없는-운영

일반적인 응용 분야:
정유 및 석유화학 공정
발전소 증기 시스템
고온-가스 전달
연마 매체를 이용한 화학 처리

회사 소개:

당사에서 생산하는 XM 시리즈 공압식 액츄에이터는 국내외 신기술, 신소재, 신공정 및 혁신적인 개념의 도입을 포괄적으로 적용하여 연구, 개발 및 설계되었으며 새로운 국제 표준인 ISO5211, DIN3337 및 VDINDE-3845, NAMUR 표준을 완벽하게 준수합니다. 제품은 국가 기술 감독 기관의 검사를 통과했으며 ISO9001:2000 국제 품질 시스템 시연을 통과했습니다. 이 제품은 화학 산업, 정유, 광업, 발전소, 야금, 건설, 의학, 식품, 가스, 과학 연구 등의 자동 제어에 널리 사용됩니다.

회사는 "더 나은 추구, 기술 우선, 성실 및 신뢰성"이라는 기업 신조를 고수합니다. 우리는 고객에게 만족스러운 서비스를 제공하고 관련 산업에서 상대적으로 안정적이고 좋은 협력 관계를 구축하기 위해 완벽한 관리, 고품질, 두 배의 효율성을 위해 최선을 다하고 있습니다. 회사의 모든 동료는 진심으로 당신과 협력하여 함께 빛을 발할 수 있기를 바랍니다.

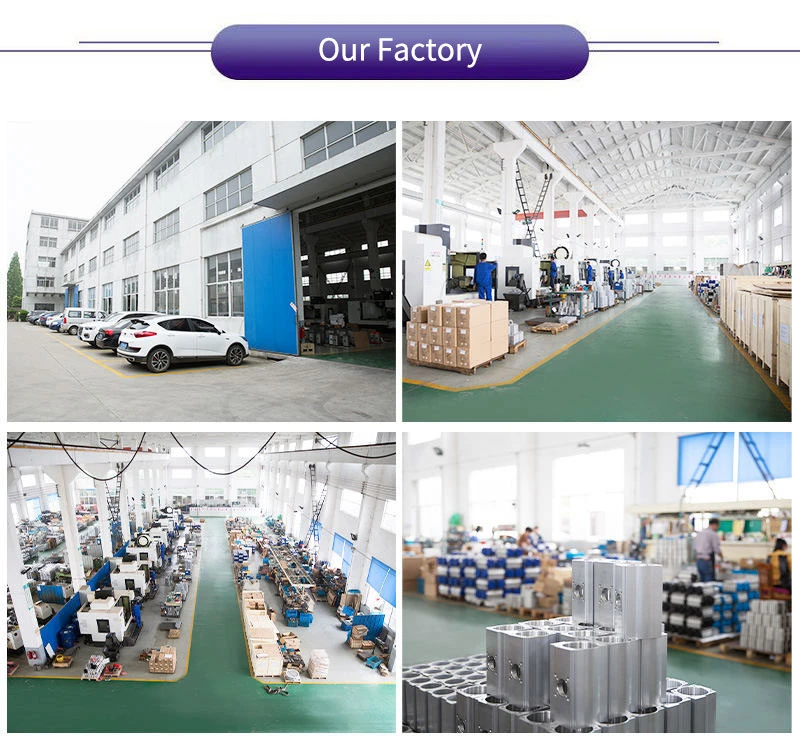

Our Factory
