산업용 유체 제어 시스템의 경우 공압식 볼 밸브는 다양한 매체의 흐름을 조절하는 데 중요한 역할을 합니다. 신뢰할 수 있는 공압 볼 밸브 공급업체로서 당사는 고객에게 다양한 유형의 공압 볼 밸브에 대한 심층적인 지식을 제공하는 것이 중요하다는 것을 이해하고 있습니다. 이 블로그에서는 직접 작동식 공압 볼 밸브와 파일럿 작동식 공압 볼 밸브의 차이점을 살펴보겠습니다.
1. 기본 작동 원리
직접 작동 공압 볼 밸브
직동형 공압식 볼 밸브는 비교적 간단한 원리에 따라 작동합니다. 밸브는 액추에이터에 가해지는 공기압에 의해 직접 작동됩니다. 공기압이 액추에이터 챔버에 유입되면 액추에이터 내의 피스톤이나 다이어프램에 힘이 가해집니다. 이 힘으로 인해 밸브 내부의 볼이 회전하여 밸브가 열리거나 닫힙니다.
작동이 단순하여 빠르고 직접적인 제어가 필요한 응용 분야에 적합합니다. 예를 들어, 소규모 산업 공정이나 실험실 설정에서는 직접 작동식 공압 볼 밸브를 사용하여 간단한 온-오프 작동으로 액체나 가스의 흐름을 제어할 수 있습니다.
파일럿 작동식 공압 볼 밸브
반면에 파일럿 작동식 공압 볼 밸브는 파일럿 밸브를 사용하여 메인 밸브를 제어합니다. 파일럿 밸브는 메인 볼 밸브의 액츄에이터에 가해지는 공기 압력을 조절하는 더 작은 밸브입니다. 파일럿 밸브에 전원이 공급되면 공기가 메인 밸브의 액추에이터로 유입되거나 유출되어 볼이 회전하게 됩니다.
이러한 유형의 밸브는 밸브를 작동하는 데 많은 양의 힘이 필요한 응용 분야에 자주 사용됩니다. 파일럿 밸브는 특히 고압 또는 대구경 응용 분야에서 메인 밸브를 제어하는 보다 정확하고 효율적인 방법을 제공할 수 있습니다.
2. 구조적 차이
직접 작동 공압 볼 밸브
직동식 공압식 볼 밸브의 구조는 비교적 간단합니다. 일반적으로 볼, 스템, 액추에이터 및 밸브 본체로 구성됩니다. 액추에이터는 스템에 직접 연결되고 스템은 다시 볼에 연결됩니다. 액추에이터가 공기 신호를 받으면 볼을 직접 회전시켜 밸브를 열거나 닫습니다.
또한 구조가 단순하다는 것은 구성 요소 수가 적다는 것을 의미하므로 유지 관리 요구 사항이 낮아지고 설계가 더욱 컴팩트해집니다. 따라서 공간이 제한된 애플리케이션에 널리 사용됩니다.
파일럿 작동식 공압 볼 밸브
파일럿 작동식 공압 볼 밸브는 구조가 더 복잡합니다. 메인 밸브 구성품(볼, 스템, 밸브 본체) 외에 파일럿 밸브도 포함되어 있습니다. 파일럿 밸브는 일반적으로 메인 밸브의 액추에이터로 향하는 공기 흐름을 제어하는 소형 솔레노이드 작동 밸브입니다.
파일럿 밸브가 있으면 제어 계층이 추가되지만 잠재적으로 고장날 수 있는 구성 요소가 더 많아진다는 의미이기도 합니다. 그러나 적절한 유지 관리를 통해 파일럿 작동식 공압 볼 밸브의 신뢰성은 매우 높아질 수 있습니다.
3. 성능 특성
흐름 용량
직동식 공압 볼 밸브는 일반적으로 파일럿 작동식 밸브에 비해 유량 용량이 낮습니다. 이는 직동 밸브가 액츄에이터의 크기와 힘에 의해 제한되기 때문입니다. 이와 대조적으로 파일럿 작동식 밸브는 더 큰 유량을 처리하도록 설계할 수 있습니다. 파일럿 밸브가 메인 밸브를 더 효과적으로 제어할 수 있어 볼이 더 많이 열릴 수 있기 때문입니다.
압력 등급
파일럿 작동식 공압 볼 밸브는 고압 응용 분야에 더 적합한 경우가 많습니다. 파일럿 밸브는 고압에 맞서 메인 밸브를 작동하는 데 필요한 힘을 제공할 수 있습니다. 반면에 직접 작동 밸브는 액추에이터의 한계로 인해 매우 높은 압력에서 효과적으로 작동하는 데 어려움을 겪을 수 있습니다.
응답 시간
직접 작동식 공압 볼 밸브는 일반적으로 응답 시간이 더 빠릅니다. 중간 파일럿 밸브가 없기 때문에 액츄에이터에 공기압이 가해지는 순간 밸브가 열리거나 닫힐 수 있습니다. 파일럿 작동식 밸브는 파일럿 밸브가 열리거나 닫히는 데 걸리는 시간과 공기 압력이 메인 밸브 액추에이터에 작용하는 데 걸리는 시간으로 인해 응답 시간이 약간 느려질 수 있습니다.
4. 적용 시나리오
직접 작동 공압 볼 밸브
이 밸브는 빠르고 간단한 온-오프 제어가 필요한 응용 분야에 일반적으로 사용됩니다. 예를 들어, 소규모 정수장에서는 직접 작동식 공압 볼 밸브를 사용하여 처리 공정의 여러 단계에서 물의 흐름을 제어할 수 있습니다. 또한 밸브를 쉽게 청소하고 유지 관리해야 하는 식품 및 음료 산업 분야에도 적합합니다.
파일럿 작동식 공압 볼 밸브
파일럿 작동식 공압 볼 밸브는 화학 처리 공장 및 정유소와 같은 대규모 산업 응용 분야에 이상적입니다. 이러한 응용 분야에서는 고압 및 대유량 제어가 필요한 경우가 많습니다. 파일럿 작동식 밸브는 직동식 밸브보다 이러한 까다로운 조건을 더 효과적으로 처리할 수 있습니다.
5. 비용 고려 사항
직접 작동 공압 볼 밸브
직동식 공압 볼 밸브는 일반적으로 파일럿 작동식 밸브보다 가격이 저렴합니다. 이는 구조가 더 간단하고 구성 요소가 적기 때문입니다. 요구 사항이 그다지 까다롭지 않은 애플리케이션을 위한 비용 효과적인 솔루션입니다.
파일럿 작동식 공압 볼 밸브
파일럿 작동식 공압 볼 밸브는 더 복잡한 설계와 추가 구성 요소로 인해 더 비쌉니다. 그러나 고성능과 높은 신뢰성이 요구되는 애플리케이션에서는 더 높은 비용이 정당화될 수 있습니다.
6. 당사의 제품 제공

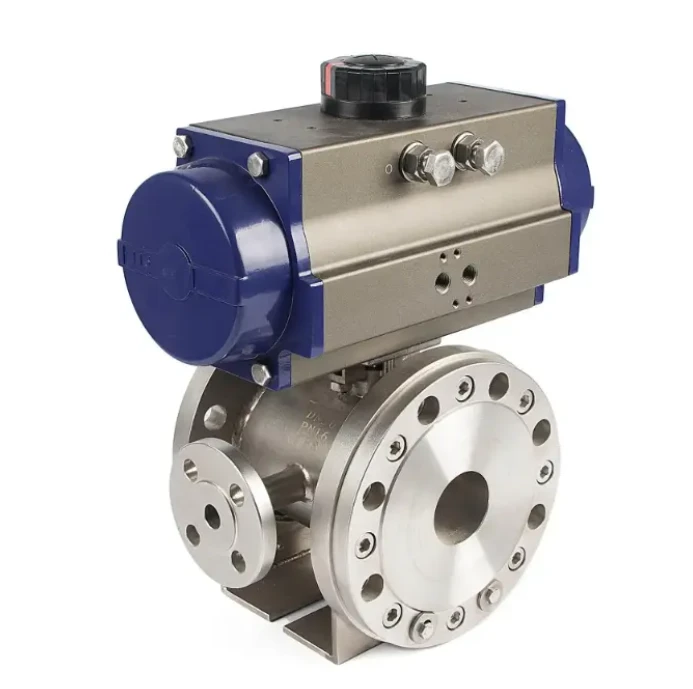

공압식 볼 밸브 공급업체로서 당사는 다양한 직동식 및 파일럿 작동식 공압식 볼 밸브를 제공합니다. 우리의공압 볼 밸브제품은 고객의 다양한 요구를 충족하도록 설계되었습니다. 우리는 또한 제공합니다PVC 볼 밸브내식성이 중요한 응용 분야를 위한 옵션입니다. 추가적으로 우리의스테인리스 투자 주물을 위한 플랜지가 붙은 뜨 재킷 공 벨브고온 및 고압 응용 분야에 적합합니다.
7. 결론 및 행동 촉구
결론적으로, 특정 응용 분야에 적합한 밸브를 선택하려면 직접 작동식 공압 볼 밸브와 파일럿 작동식 공압 볼 밸브의 차이점을 이해하는 것이 필수적입니다. 간단하고 비용 효율적인 솔루션이 필요하든, 까다로운 산업용 응용 분야를 위한 고성능 밸브가 필요하든 당사는 귀하의 요구를 충족하는 전문 지식과 제품을 보유하고 있습니다.
공압식 볼 밸브에 대해 더 자세히 알아보고 싶거나 구매하려는 경우 자세한 논의를 위해 당사에 문의하시기 바랍니다. 당사의 전문가 팀은 귀하의 프로젝트에 가장 적합한 밸브를 선택하는 데 도움을 드릴 준비가 되어 있습니다.
