안녕하세요! 용접 볼 밸브 공급업체로서 저는 플로팅 볼 밸브와 트러니언 장착 용접 볼 밸브의 차이점에 대해 자주 질문을 받습니다. 그래서 간단하고 이해하기 쉬운 방식으로 여러분을 위해 분류하기 위해 이 블로그를 작성해야겠다고 생각했습니다.
기본부터 시작해 보겠습니다. 볼 밸브는 구형 디스크를 사용하여 파이프를 통한 유체 흐름을 제어하는 밸브 유형입니다. 볼은 중앙에 구멍이 있고 밸브가 열리면 구멍이 파이프와 정렬되어 유체가 흐를 수 있습니다. 밸브가 닫히면 볼이 90도 회전하여 유체의 흐름을 차단합니다.
이제 용접 볼 밸브의 두 가지 주요 유형인 플로팅형과 트러니언 장착형에 대해 살펴보겠습니다.
플로팅 용접 볼 밸브
플로팅 용접 볼 밸브는 가장 일반적인 유형의 볼 밸브입니다. 이 디자인에서는 공이 제자리에 고정되어 있지 않고 두 좌석 사이에서 자유롭게 떠다닙니다. 밸브가 닫히면 유체 압력이 볼을 다운스트림 시트 쪽으로 밀어 단단히 밀봉됩니다. 상류 시트는 지지만 제공할 뿐 밀봉에 크게 기여하지는 않습니다.
플로팅 용접 볼 밸브의 주요 장점 중 하나는 단순성입니다. 트러니언 장착형 볼 밸브에 비해 부품 수가 적기 때문에 제조가 더 쉽고 저렴합니다. 또한 비교적 컴팩트한 디자인으로 공간이 제한된 응용 분야에 적합합니다.
또 다른 장점은 우수한 밀봉 성능입니다. 플로팅 볼 설계를 통해 밸브는 압력과 온도 변화에 적응할 수 있어 다양한 조건에서도 단단히 밀봉됩니다. 이는 석유 및 가스 산업과 같이 높은 수준의 누출 방지가 필요한 응용 분야에 이상적입니다.
그러나 플로팅 용접 볼 밸브에도 몇 가지 제한 사항이 있습니다. 유체 압력으로 인해 볼이 변형되어 밀봉 성능이 저하될 수 있으므로 일반적으로 고압 응용 분야에는 적합하지 않습니다. 또한 볼의 무게로 인해 볼이 처지고 밀봉에 다시 영향을 미칠 수 있으므로 대구경 밸브에는 권장되지 않습니다.
플로팅 용접 볼 밸브 또는 다음과 같은 다른 유형의 볼 밸브에 관심이 있는 경우1PC 스레드 볼 밸브, 자세한 내용은 언제든지 문의해 주세요.
트러니언 장착형 용접 볼 밸브
반면에 트러니언 장착 용접 볼 밸브는 디자인이 다릅니다. 이러한 유형의 밸브에서 볼은 볼의 상단과 하단에 위치한 작은 샤프트인 트러니언에 의해 지지됩니다. 트러니언은 볼을 제자리에 유지하면서 자유롭게 회전할 수 있게 해줍니다.
트러니언 장착형 용접 볼 밸브의 주요 장점은 고압 및 대구경 응용 분야를 처리할 수 있다는 것입니다. 트러니언 지지대는 시트에 가해지는 하중을 줄여 높은 압력 하에서 볼이 변형되는 것을 방지합니다. 따라서 고압 파이프라인이 일반적으로 사용되는 석유 및 가스 산업 분야에 적합합니다.
또 다른 장점은 내구성이 향상되었다는 것입니다. 트러니언 지지대는 하중을 볼과 시트 전체에 고르게 분산시켜 마모를 줄이는 데 도움이 됩니다. 결과적으로 밸브의 사용 수명이 길어지고 장기적으로 비용을 절약할 수 있습니다.
그러나 트러니언 장착 용접 볼 밸브는 플로팅 볼 밸브에 비해 제조가 더 복잡하고 비용이 많이 듭니다. 또한 설치 공간이 더 크기 때문에 공간이 제한된 애플리케이션에는 적합하지 않을 수 있습니다.

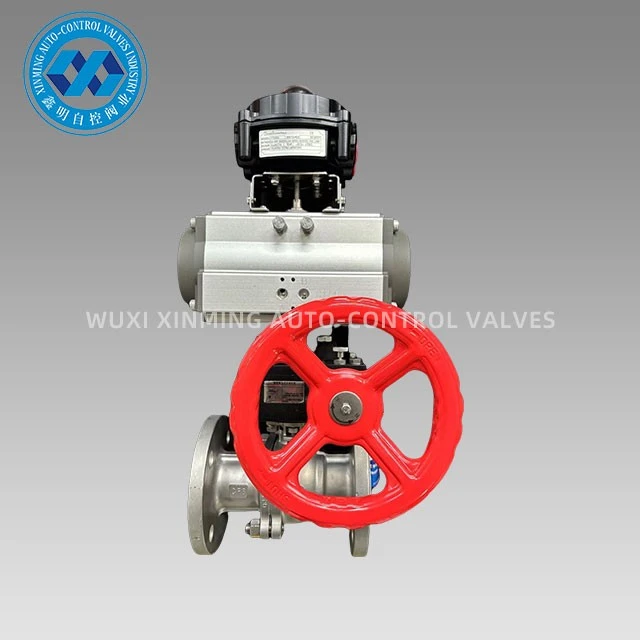

고압 응용 분야를 위해 트러니언 장착 용접 볼 밸브가 필요하거나 당사 제품에 관심이 있는 경우방폭 공압 볼 밸브또는공압 볼 밸브, 주저하지 마시고 연락주세요.
주요 차이점
이제 플로팅 및 트러니언 장착 용접 볼 밸브의 기본 기능을 논의했으므로 둘 사이의 주요 차이점을 요약해 보겠습니다.
- 설계: 가장 큰 차이점은 공을 지지하는 방식에 있습니다. 플로팅 볼 밸브에는 시트 사이에서 자유롭게 떠다니는 볼이 있고, 트러니언 장착형 볼 밸브에는 트러니언에 의해 지지되는 볼이 있습니다.
- 압력 등급: 플로팅 볼 밸브는 일반적으로 저압~중압 응용 분야에 적합한 반면, 트러니언 장착형 볼 밸브는 고압 응용 분야에 적합합니다.
- 크기: 플로팅 볼 밸브는 중소 직경 밸브에 더 일반적으로 사용되며, 트러니언 장착형 볼 밸브는 대구경 밸브에 선호됩니다.
- 씰링 성능: 두 가지 유형의 밸브 모두 우수한 밀봉 성능을 제공하지만 플로팅 볼 밸브는 밀봉을 생성하기 위해 유체 압력에 더 많이 의존하는 반면 트러니언 장착형 볼 밸브는 보다 안정적인 밀봉 메커니즘을 갖습니다.
- 비용: 플로팅 볼 밸브는 일반적으로 트러니언 장착형 볼 밸브에 비해 제조 및 구매 비용이 저렴합니다.
어느 것을 선택해야 합니까?
플로팅 볼 밸브와 트러니언 장착형 용접 볼 밸브 사이의 선택은 적용 분야의 압력 및 온도, 밸브 크기, 예산 등 여러 요소에 따라 달라집니다.
중소 직경 밸브를 사용하여 저압에서 중압 응용 분야를 작업 중이고 비용이 주요 관심사인 경우 플로팅 용접 볼 밸브가 최선의 선택일 수 있습니다. 상대적으로 저렴한 비용으로 우수한 밀봉 성능을 제공합니다.
반면, 고압 및 대구경 응용 분야를 다루는 경우 트러니언 장착 용접 볼 밸브를 사용하는 것이 좋습니다. 높은 압력을 처리할 수 있으며 더욱 내구성 있고 안정적인 솔루션을 제공합니다.
우리는 귀하의 특정 응용 분야에 적합한 선택을 할 수 있도록 도와드립니다. 플로팅 또는 트러니언 장착형 용접 볼 밸브가 필요하든 당사 제품군의 다른 유형의 볼 밸브가 필요하든 관계없이 당사는 귀하에게 필요한 전문적인 조언과 고품질 제품을 제공할 수 있습니다. 저희에게 연락하시면 조달 논의를 시작하겠습니다.
참고자료
- JSTJST Smith가 제작한 Valve 핸드북, 4판
- 산업용 밸브: 선택 및 크기 조정(JRAJRA Perry 작성)
