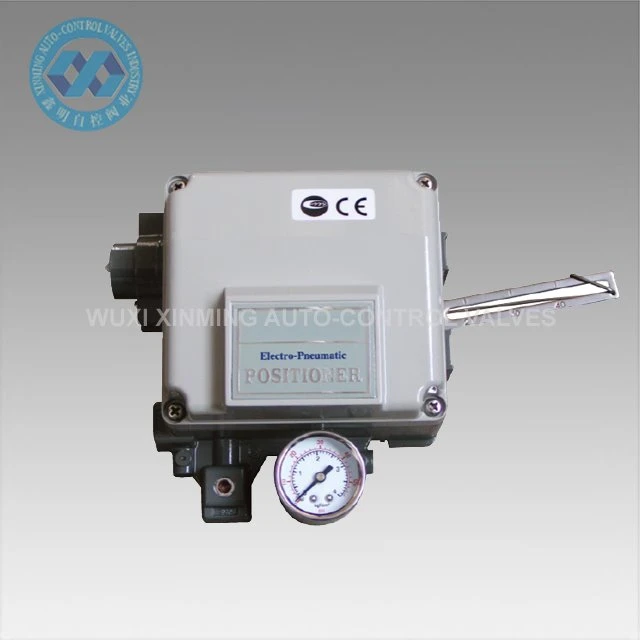

YT1000 밸브 포지셔너

YT1000 밸브 포지셔너는 공압 제어 밸브와 함께 사용되어 폐쇄 루프 제어 루프를 형성합니다. 제어 시스템에 의해 제공된 DC 전류 신호는 조절 밸브를 구동하여 조절 밸브의 작동을 제어하는 가스 신호로 변환됩니다.

문의 보내기

설명

제품소개

YT1000 밸브 포지셔너는 공압 제어 밸브와 함께 사용되어 폐쇄 루프 제어 루프를 형성합니다. 제어 시스템에 의해 제공된 DC 전류 신호는 조절 밸브를 구동하여 조절 밸브의 작동을 제어하는 가스 신호로 변환됩니다. 동시에 조절 밸브의 개도에 따라 피드백이 이루어지므로 시스템에서 출력되는 제어 신호에 따라 밸브 위치가 올바르게 위치할 수 있습니다. 전기 포지셔너는 단동식(스프링 리턴형) 및 복동식 공압식 액츄에이터에 사용할 수 있습니다.

전기 공압 밸브 포지셔너 설치: 이 시리즈는 조정 유형이며 입력 및 출력 4-20 mA 피드백 신호가 있는 복동 또는 단동 액추에이터용으로 설계되었습니다. 공압식 액추에이터에는 전기 공압식 밸브 포지셔너와 브래킷이 장착되어 있으며 4개의 볼트로 고정된 피니언 NAMUR 슬롯을 통해 피드백 레버를 연결합니다. 공기 소스 파이프라인을 연결하여 조정 제어를 실현할 수 있습니다.

기술적인 매개변수

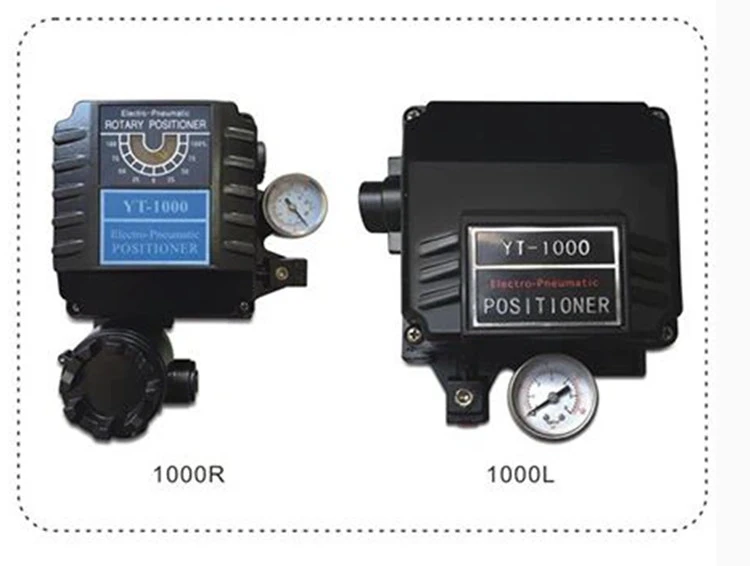

_16981266475822_

1000 시리즈 전기 공압 밸브 포지셔너는 공압 제어 밸브와 함께 폐쇄 루프 제어 루프를 형성하는 데 사용됩니다. 제어 시스템에서 제공하는 DC 전류 신호는 조절 밸브를 구동하여 조절 밸브의 동작을 제어하는 가스 신호로 변환됩니다. 동시에 조절밸브의 개도량에 따라 피드백을 하여 시스템에서 출력되는 제어신호에 따라 밸브 위치를 정확하게 위치시킬 수 있습니다. 전동식 포지셔너는 단동형(스프링 리턴형)과 복동형으로 사용 가능합니다. 공압 액츄에이터. 전기 공압 밸브 포지셔너 설치: 이 시리즈는 조정 유형이며 입력 및 출력 4-20 mA피드백 신호가 있는 복동 또는 단동 액츄에이터용으로 설계되었습니다. 공압 액츄에이터에는 전기 공압 밸브 포지셔너 및 브래킷이 장착되어 있습니다. , 4개의 볼트로 고정된 피니언 NAMUR 슬롯을 통해 피드백 레버를 연결합니다. 공기 소스 파이프라인을 연결하여 조정 제어를 실현할 수 있습니다.

안건	모델	1000L(리니어형)	1000R(로터리형)
		단동 복동
입력 신호, 저항		4~20Ma.dc 250Ω±15Ω
가스공급압력		1.4~7KGF/cm²（20~100psi）
뇌졸중		10~105 밀리미터	0-90도
전기적 인터페이스		PT (NPT) 1/2
방폭등급		EXD II BT4/Exd II BT6 /Exia II CT6
보호 수준		IP66
주변 온도		-20도~70도반복성 ±0.5%
선의		±1%F.S ±2% F.S ±2% F.S
히스테리시스		±1%F.S 감광도±0.2%F.S ±0.5% F.S
공기 에너지 소비		3LPM(sup=1.4kgf/cm²,20psi)
흐름		80LPM(최대=1.4kgf/cm²,20psi)
재료		주조 알루미늄
무게		2.7KG~2.8KG

모델	1000L/R
유형	L:리니어형, R:로터리형
행동의 형태	S: 싱글 액션, D: 더블 액션
방폭형	M:방폭형 Exd II BT4 Exd II BT6, I:본질안전형 Exia II CT6,n:보통
피드백 레버	R1,M640L;R2,M840L;R,나무르;1,10~40mm; 2,40~70mm
구멍	90,90~180,180
인터페이스 유형	태평양 표준시,증권 시세 표시기
옵션	0,+PTM, +L/S
