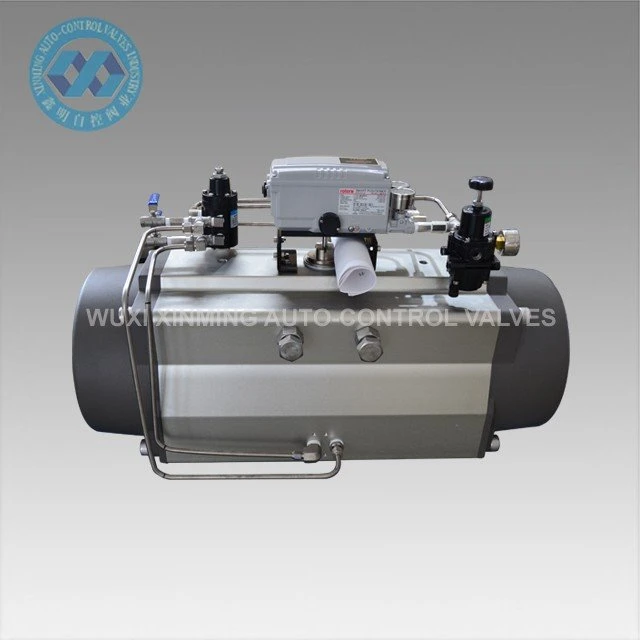

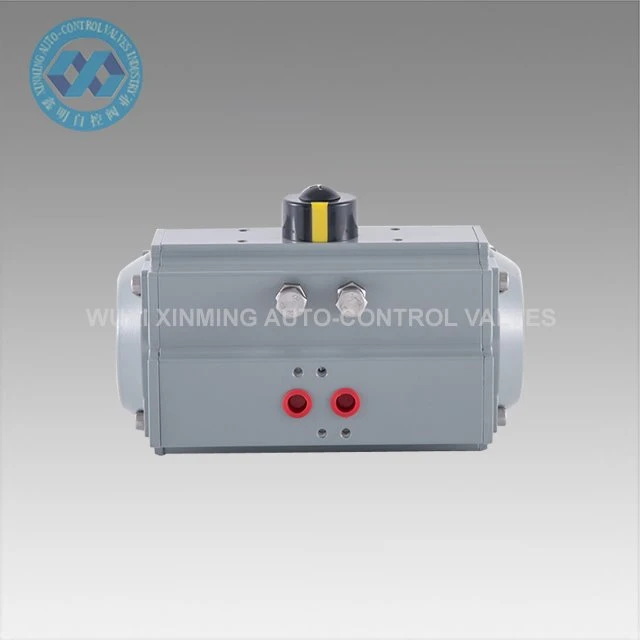

제품 소개
알루미늄 공압 액츄에이터는 버터플라이 밸브, 볼 밸브 및 회전 운동으로 기계를 자동으로 제어하는 데 사용됩니다.
디자인 특징
1. 밸브 본체와 피스톤은 경질 알루마이트 처리되어 있습니다.
2. 표시 나사가 플라스틱이 아닌 한 다른 모든 나사는 SS304입니다.
3. 크고 작은 출력 토크는 선택 사항입니다.
빠른 세부 정보
제품 이름: 알루미늄 압축 공기를 넣은 액추에이터
브랜드 이름: XM 및 OEM도 허용됩니다.
액추에이터 크기: 32mm-400mm
Rotary angle: 0 degree 90 degree (±5 degree )
작동 온도 범위: -20도 + 80도(표준)
-40도 플러스 80도(저온)
-15도 150도(고온)
공기 공급 압력: 0.20.8MPa, 최대 10Mpa
상단 연결: VDI/VDE3845 NAMUR
하단 연결: ISO 5211 및 DIN3337
자료: 알루미늄 합금
구조: 랙 및 피니언, 이중 랙 피스톤
액추에이터 본체 표면 처리: 전체 에폭시 코팅으로 경질 알루마이트 처리(약한 부식 방지)
엔드 캡 색상: 검정 회색, 검정, 진한 파란색, 하늘색, 빨간색, 주황색, 녹색 등
인증: CE, ATEX, SIL3, ISO9001:2016
기술적인 모수
XM 알루미늄 공압 액추에이터 출력 토크 테이블
모델 | 입력 공기압(단위:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
공기압 출력 토크(Nm) | ||||||
XM{0}}DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM{0}}DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM{0}}DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM{0}}DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM{0}}DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM{0}}DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM{0}}DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM{0}DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM{0}}DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM{0}}DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM{0}}DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM{0}}DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM{0}}DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM{0}}DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM{0}}DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM{0}}DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM{0}}DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM{0}}DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
예비 부품 및 재료

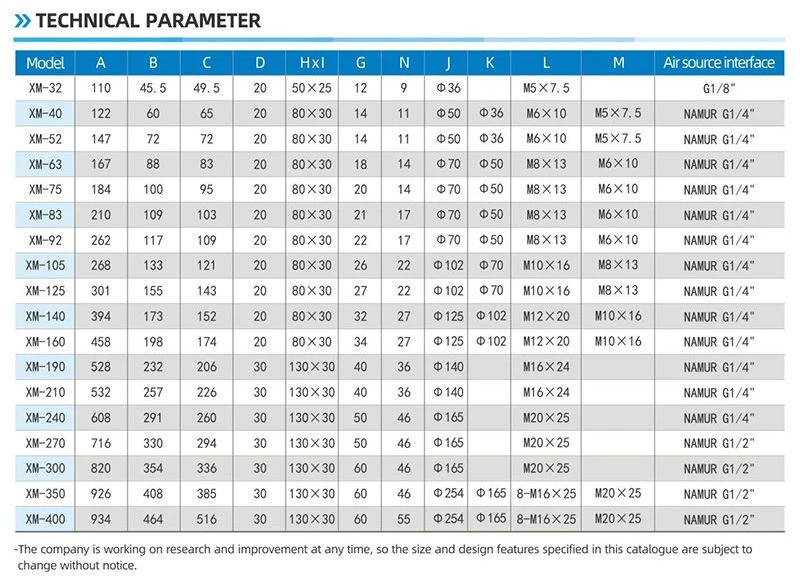

치수도
회사 소개
2007년부터 WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD가 설립되었습니다.
우리는 주로 공압 액추에이터, 공압 볼 밸브, 공압 버터플라이 밸브, 공압/전기 제어 밸브 등을 제조합니다.
우리 회사는 고급 처리 장비와 정교한 테스트 장비를 보유하고 있습니다. 우리의 가공 장비에는 선반, 밀링 머신, 보링 머신, 대패, 드릴링 머신, CNC 선반, CNC 머시닝 센터 및 기타 장비가 포함됩니다. 완전히 30 세트가 있으며 그 중 5 세트는 수입 수직 머신 센터와 여러 세트는 고급 CNC 선반이 있습니다.
공급 능력:월 10000개 공압 로터리 액츄에이터
포장 배달
패킹 세부사항: 1). 내부에 거품 포장이 있는 별도의 판지
2). 해상 운송용 합판 케이스
삼). 항공 운송용 합판 팔레트
출발 항구:중국 상하이
리드 타임:
수량(단위) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
동부 표준시. 시간(일) | 재고 상품 | 7 | 20 | 협상 예정 |
