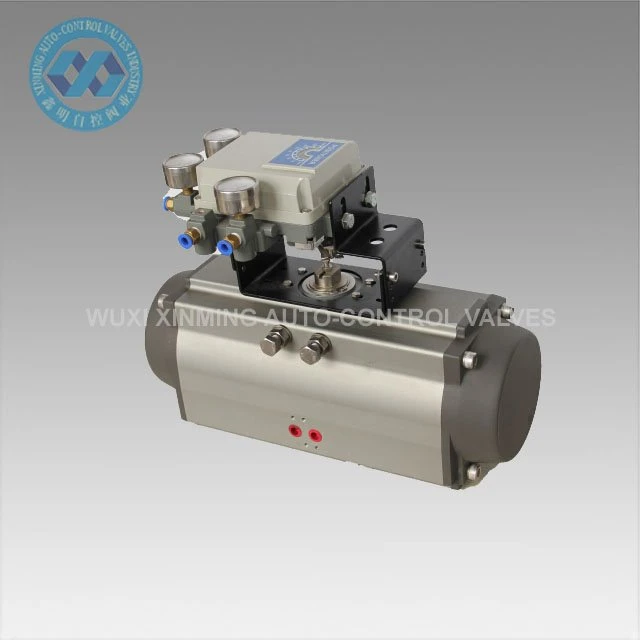

제품 소개
AT 공압액은 자동으로 회전 이동 나비 밸브, 볼 밸브 및 기계를 제어하는 데 사용됩니다. 정밀 다이 주조 알루미늄 합금 이중 랙 피스톤하드 산화 처리로 회전 각도 정확도와 의무 수명을 향상시킵니다. XM 시리즈 랙과 피니온 공압 회전 액추에이터는 독특한 스타일, 첨단 기술, 제조, 경제적 및 컴팩트한 디자인에 있으며, 효율성과 경제를 개선하기 위해 다른 액세서리를 직접 장착할 수 있습니다.
빠른 세부 정보
제품 이름: AT 공압 액추에이터
브랜드 이름: XM 및 OEM도 허용됩니다.
액추에이터 크기: 32mm-400mm
회전 각도: 0°~90°(±5°)
작업 온도 범위: -20°C ~ +80°C(표준)
-40°C~+80°C(저온)
-15°C~150°C(고온)
공기 공급 압력: 0.2~0.8MPa, 최대 10Mpa
상단 연결: VDI/VDE3845 NAMUR
하단 연결: ISO 5211 및 DIN3337
재료: 알루미늄 합금
구조: 랙 및 피니온, 듀얼 랙 피스톤
액추에이터 바디 표면 처리: 단단한 양극산화, 또는 딥 산화
엔드 캡 색상: 블랙 그레이, 블랙, 다크 블루, 스카이 블루, 레드, 오렌지, 그린 등
인증: CE, ATEX, SIL3, ISO9001:2016
기술 매개 변수
공압 액추에이터 출력 토크 테이블에서 XM
모델 | 입력 기압(단위:바) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
기압 출력 토크(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

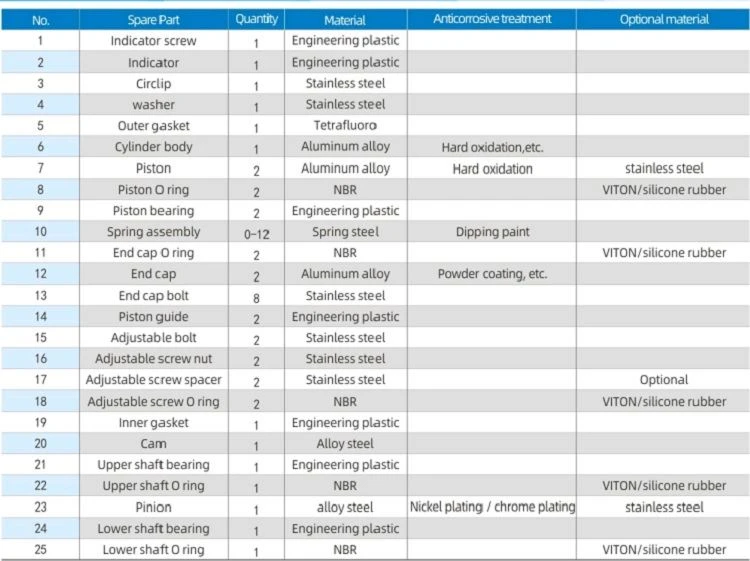

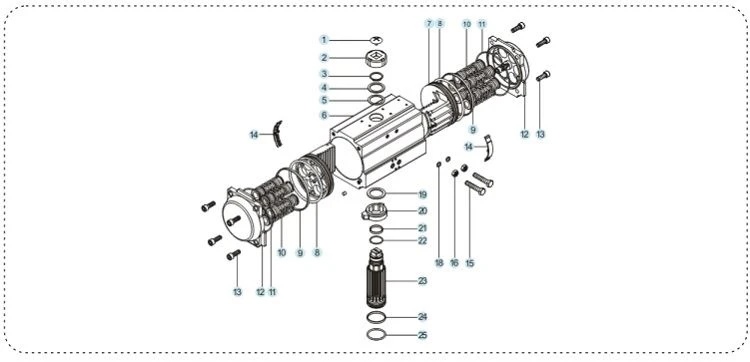

예비 부품 및 재료

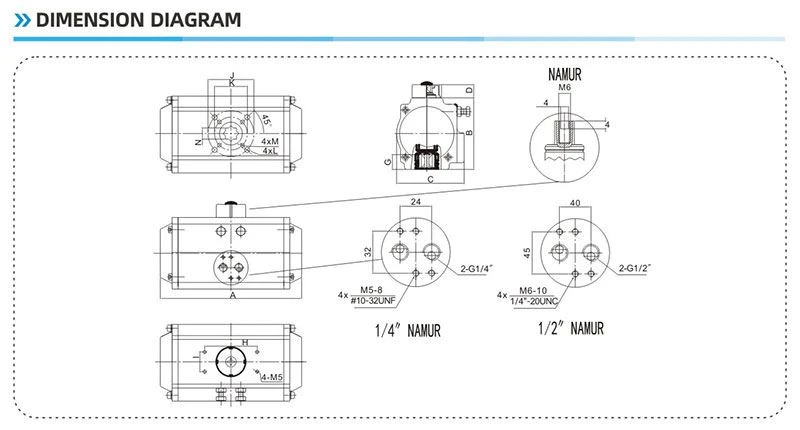

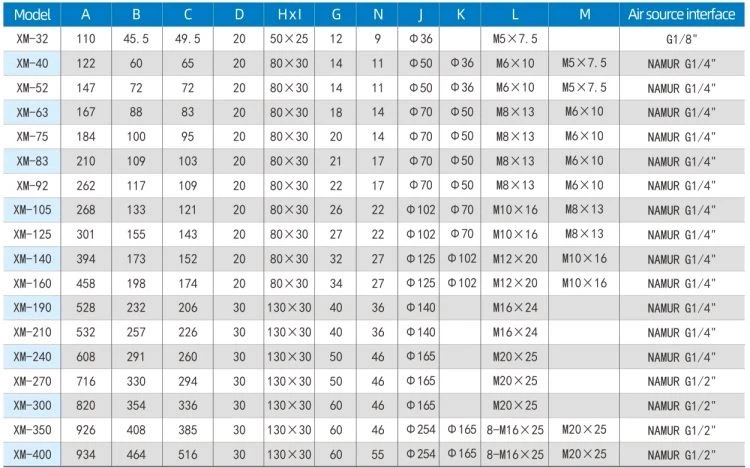

차원 다이어그램
이점
1) 모든 중요한 예비 부품은 좋은 성능과 의무 생활을 보장하기 위해 강도를 향상시키기 위해 하드 양극 산화로 처리 될 것입니다.
2) 모든 프로세스는 공정 정확성과 의무 수명을 보장하기 위해 CNC에 의해 일회성 형성입니다.
회사 소개
2007년부터 WUXI XINming 자동 제어 밸브 산업 유한 공사를 설립했습니다.
우리는 주로 공압 액추에이터, 공압 볼 밸브, 공압 나비 밸브, 공압 / 전기 제어 밸브 등을 제조합니다.

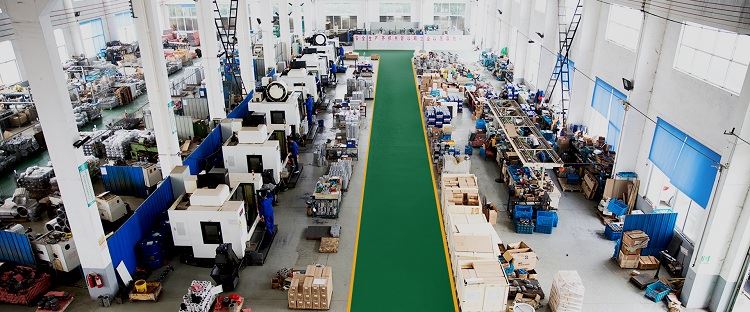

우리 회사는 고급 처리 장비와 정교한 테스트 장비를 보유하고 있습니다. 당사의 가공 장비에는 선반, 밀링 기계, 보링 머신, 플래너, 드릴링 머신, CNC 선반, CNC 가공 센터 및 기타 장비가 포함됩니다. 총 30세트가 있으며, 그 중 5세트는 수직 기계 중심을 가져와 여러 세트의 고급 CNC 선반이 있습니다.
