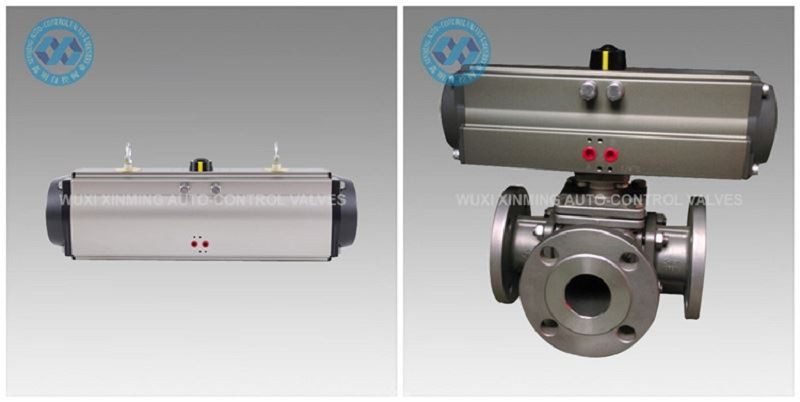

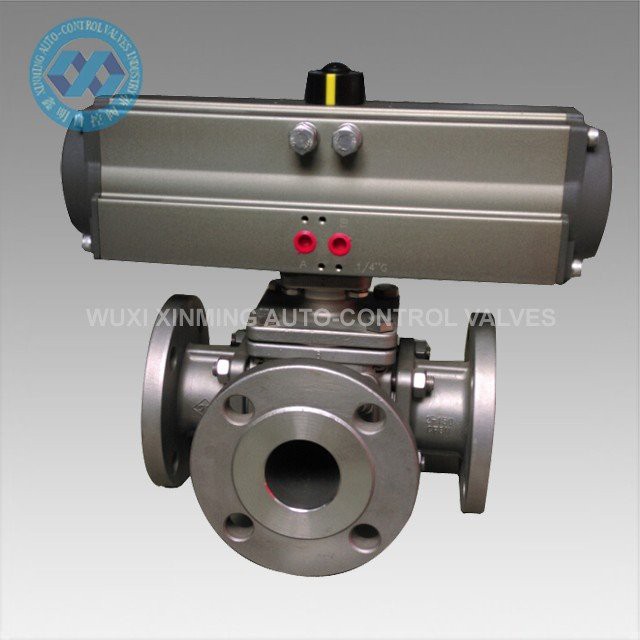

제품 소개
180도 공압 액추에이터는 랙과 피니언으로 구동되는 이중 피스톤으로 구성됩니다. 두 가지 모델이 있습니다. 하나는 복동형이고 다른 하나는 스프링 리턴형으로 실내외 다양한 부식환경에 적응할 수 있습니다.
빠른 세부 정보
제품 이름: 180도 공압 액추에이터
브랜드 이름: XM 및 OEM도 허용됩니다.
액추에이터 크기: 32mm-400mm
회전각: 0°~180°(±5°)
작동 온도 범위: -20℃~ +80℃(표준)
-40℃~+80℃(저온)
-15℃~150℃(고온)
공기 공급 압력: 0.2~0.8MPa, 최대 10Mpa
상단 연결: VDI/VDE3845 NAMUR
하단 연결: ISO 5211 및 DIN3337
자료: 알루미늄 합금
구조: 랙 및 피니언, 이중 랙 피스톤
액추에이터 본체 표면 처리: 경질 알루마이트 처리 또는 침지 산화
엔드 캡 색상: 검정 회색, 검정, 진한 파란색, 하늘색, 빨간색, 주황색, 녹색 등
인증: CE, ATEX, SIL3, ISO9001:2016
기술적인 모수
XM 180도 공압 액추에이터 출력 토크 테이블
모델 | 입력 공기압(단위:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
공기압 출력 토크(Nm) | ||||||
XM-DA32-180° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

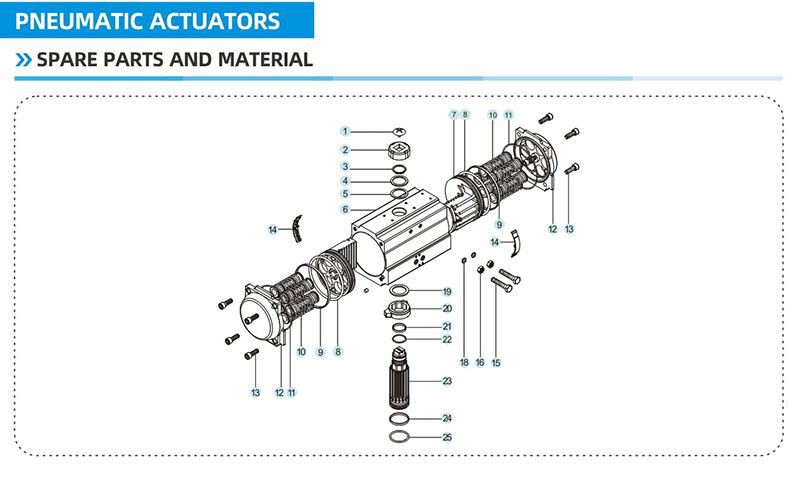

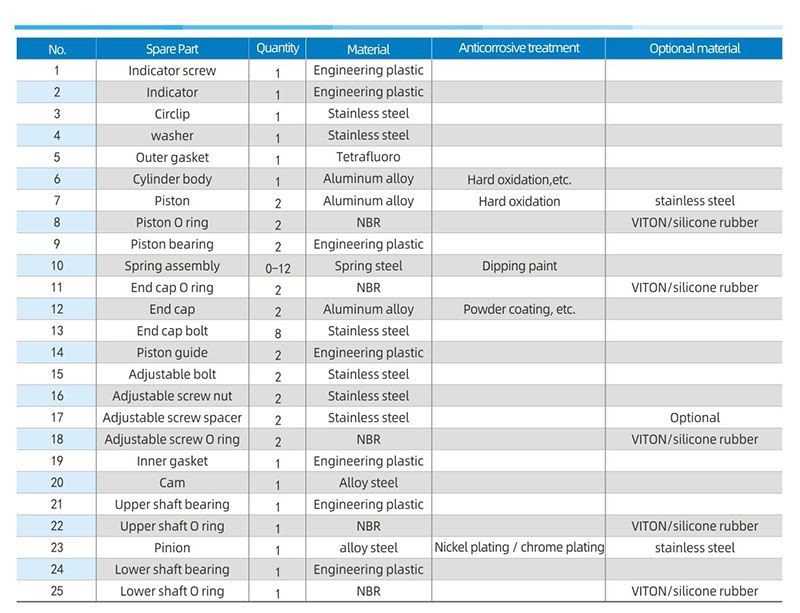

예비 부품 및 재료

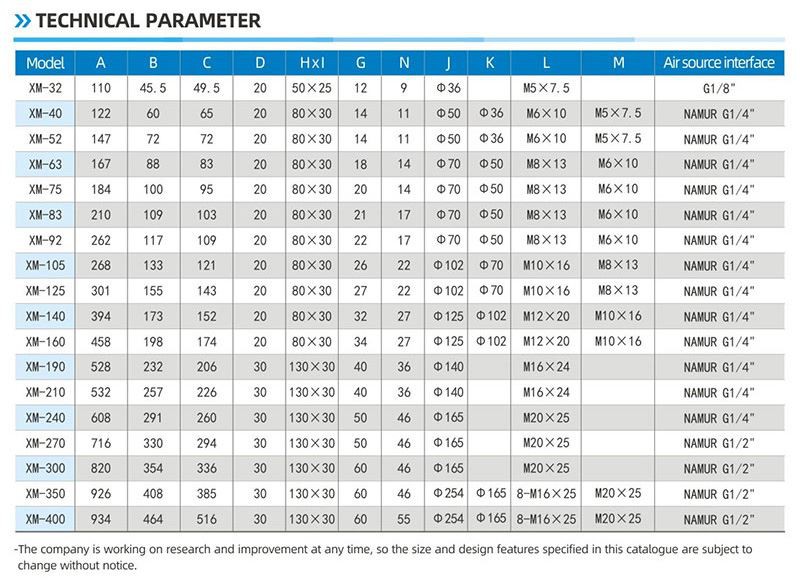

치수 다이어그램
자주하는 질문
Q 1: 지불 조건 용량?
A 1: T/T, L/C, 웨스턴 유니온.
Q 2: 무역 조건?
A 2: Incoterms 2010에 따르면 일반적으로 EXW, FOB 상하이, CFR, CIF 및 DDU가 있습니다.
Q 3: 견적의 유효성?
A 3: 30일 이내.
Q 4: 배송 방식은?
A 4: 해상, 항공, 급행 또는 철도.
질문 5: 보증?
A 5: 무료 1년 품질 보증 및 평생 유료 서비스.
Q 6: 설치 및 교육?
A 6: 설치를 위한 일반 비디오 안내. 필요한 경우 유료 해외 엔지니어링 서비스를 제공합니다.
