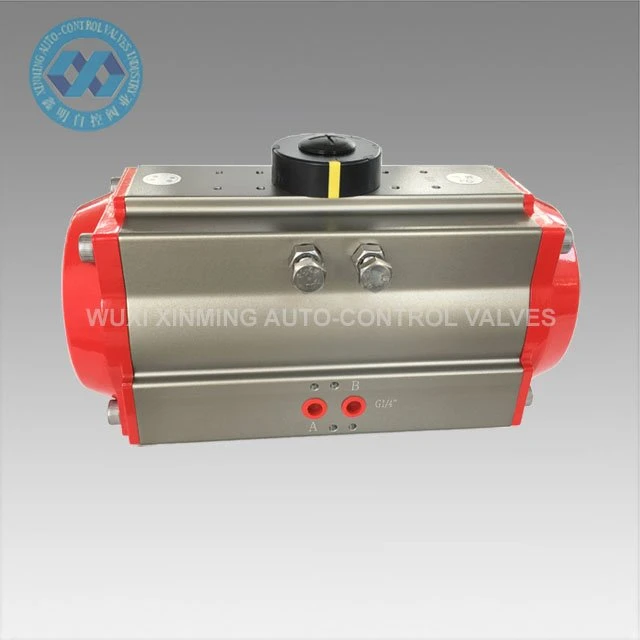

공압식 로터리 액츄에이터

공압식 로터리 액추에이터는 압축 공기를 사용하여 작동 에너지를 생성합니다. 일부는 밸브의 원격 제어용으로 설계되었습니다. 공압식 회전식 액추에이터는 내구성이 뛰어나고 크기에 비해 높은 힘을 제공하며 위험한 환경에서 사용할 수 있습니다....

문의 보내기

설명

공압식 로터리 액추에이터는 압축 공기를 사용하여 작동 에너지를 생성합니다. 일부는 밸브의 원격 제어용으로 설계되었습니다. 공압식 회전식 액추에이터는 내구성이 뛰어나고 크기에 비해 높은 힘을 제공하며 위험한 환경에서 사용할 수 있습니다.

제품 세부사항:

제품명	공압식 로터리 액츄에이터
브랜드 이름	XM 및 OEM도 허용됩니다.
액추에이터 크기	32mm-400mm
회전 각도	0도 ~90도(±5도)
작동 온도 범위	-20도 ~ +80도(표준) -40도 ~+80도(저온) -15도 ~150도(고온)
공기 공급 압력	0.2~0.8MPa, 최대 10MPa
상단 연결	VDI/VDE3845 NAMUR
하단 연결	ISO 5211 및 DIN 3337
재료	알루미늄 합금
구조	랙 앤 피니언, 듀얼 랙 피스톤
액추에이터 본체 표면 처리	경질-양극산화 처리
엔드 캡 색상	검정, 검정, 진한 파란색, 하늘색, 빨간색, 주황색, 녹색 등.
인증	CE, ATEX, SIL3, ISO9001:2016

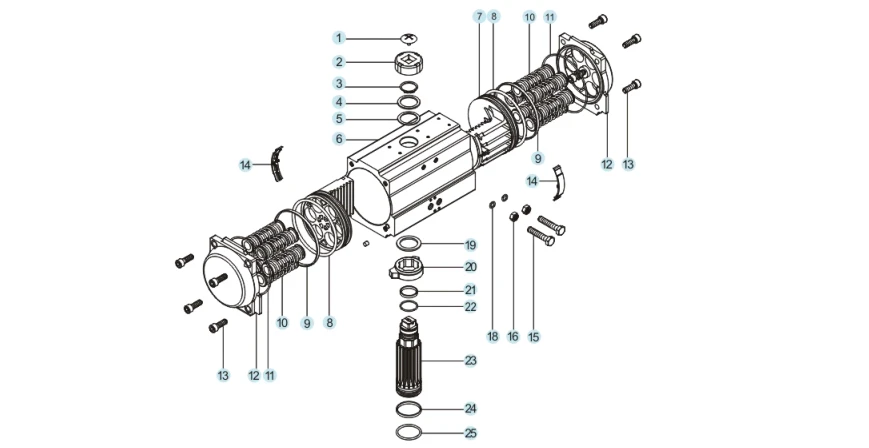

예비 부품 및 재료:

product-869-448

아니요.	예비 부품	수량	재료	방식 처리	선택자료
1	표시 나사	1	엔지니어링 플라스틱
2	지시자	1	엔지니어링 플라스틱
3	서클립	1	스테인레스 스틸
4	세탁기	1	스테인레스 스틸
5	외부 개스킷	1	테트라플루오로
6	실린더 본체	1	알루미늄 합금	경질 산화 등
7	피스톤	2	알루미늄 합금	단단한 산화	스테인레스 스틸
8	피스톤 O 링	2	NBR		VITON/실리콘 고무
9	피스톤 베어링	2	엔지니어링 플라스틱
10	스프링 조립	0-12	스프링강	페인트 담그기
11	엔드캡 O링	2	NBR		VITON/실리콘 고무
12	엔드캡	2	알루미늄 합금	분체도장 등
13	엔드 캡 볼트	8	스테인레스 스틸
14	피스톤 가이드	2	엔지니어링 플라스틱
15	조정 가능한 볼트	2	스테인레스 스틸
16	조정 가능한 나사 너트	2	스테인레스 스틸
17	조정 가능한 나사 스페이서	2	스테인레스 스틸		선택 과목
18	조정 가능한 나사 O 링	2	NBR		VITON/실리콘 고무
19	내부 개스킷	1	엔지니어링 플라스틱
20	캠	1	합금강
21	상부 샤프트 베어링	1	엔지니어링 플라스틱
22	상부 샤프트 O 링	1	NBR		VITON/실리콘 고무
23	날개	1	합금강	니켈 도금 / 크롬 도금	스테인레스 스틸
24	하부 샤프트 베어링	1	엔지니어링 플라스틱
25	하축 O링	1	NBR		VITON/실리콘 고무

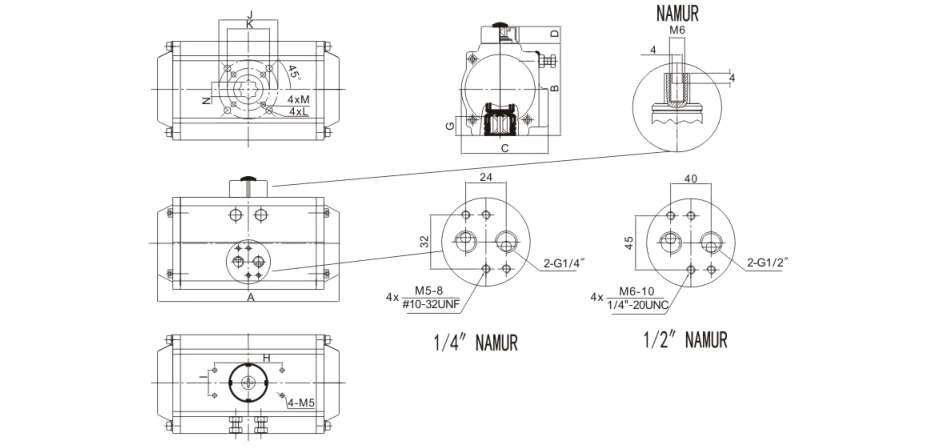

차원 도표:

product-929-448

제품 사양:

모델	A	B	C	D	H×I	G	N	J	K	L	M	공기-소스 인터페이스
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	나무르 G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	나무르 G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	나무르 G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	나무르 G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	나무르 G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	나무르 G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	나무르 G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	나무르 G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	나무르 G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	나무르 G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			나무르 G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			나무르 G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			나무르 G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			나무르 G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			나무르 G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	나무르 G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	나무르 G1/2"

이점

1) 모든 중요한 예비 부품은 우수한 성능과 사용 수명을 보장하기 위해 강도를 크게 향상시키기 위해 경질 양극 처리로 처리됩니다.

2) 모든 공정은 -CNC에 의해 일회성으로 구성되어 공정의 정확성과 작업 수명을 보장합니다.

애플리케이션

공압식 로터리 액츄에이터는 다양한 가연성, 부식성, 먼지, 강한 자기장, 방사선, 진동 및 부식 실내외 환경에 적용할 수 있으며 전력, 석유화학, 야금, 석유, 천연가스, 도시, 건물 및 기타 분야에서 널리 사용됩니다. 화학 산업, 정유, 광업, 발전소, 야금, 건설, 의학, 식품, 천연 가스, 과학 연구 등

공급 능력

공급 능력: 월 10000개, 공압 로터리 액츄에이터

포장 및 배송

포장 세부사항:

1) 내부에 폼 포장이 들어 있는 별도의 상자

2) 해상운송용 합판케이스

3) 항공 운송용 합판 팔레트

출발항 : 중국 상하이

리드타임:

수량(단위)	1-50	51-1000	1001-10000	＞10001
예상 시간(일)	재고가 있는 상품	7	20	협상 예정

우리의 서비스

1) 7x24시간 핫라인

2) 엄격한 품질 관리

3) 좋은 품질과 좋은 가격

4) 탁월한 사후-서비스

5) 온라인 기술지원

6) 빠른 배송 시간

회사 소개:

Wuxi Xinming Auto{0}}control Valves Co., Ltd.는 ISO5211/DIN3337/VDI/VDE-3845/NAMUR 표준을 준수하는 ISO9001 인증 XM 시리즈 공압 액추에이터 및 자동 제어 밸브 제조를 전문으로 합니다. 첨단 R&D 역량과 생산 시설을 갖춘 당사 제품은 석유 및 가스, 화학, 발전소를 포함한 다양한 산업에 서비스를 제공하며 혁신적인 솔루션과 안정적인 성능을 통해 "기술 우선, 품질 우수성"에 대한 당사의 약속을 구현합니다.

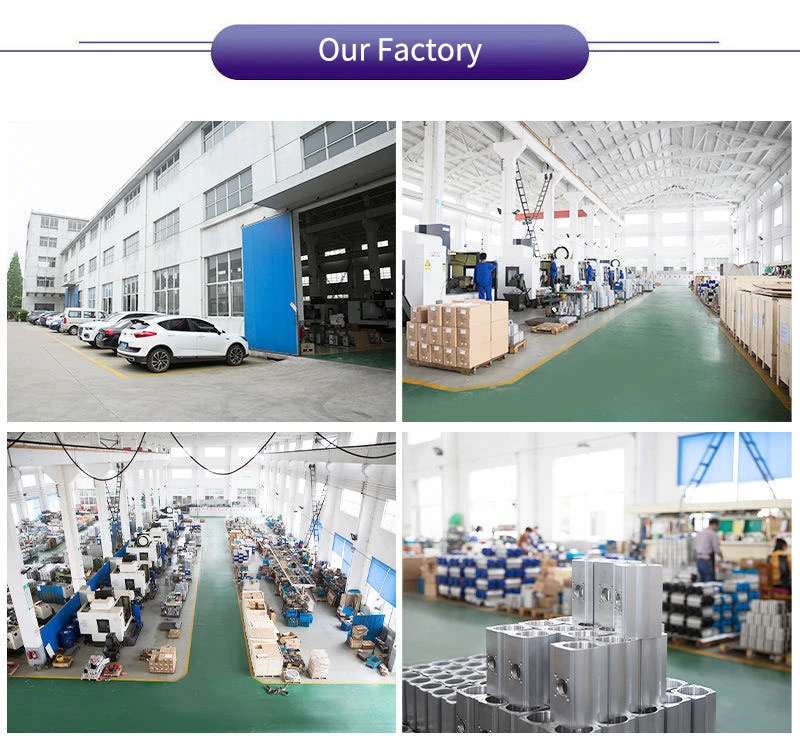

Our Factory
