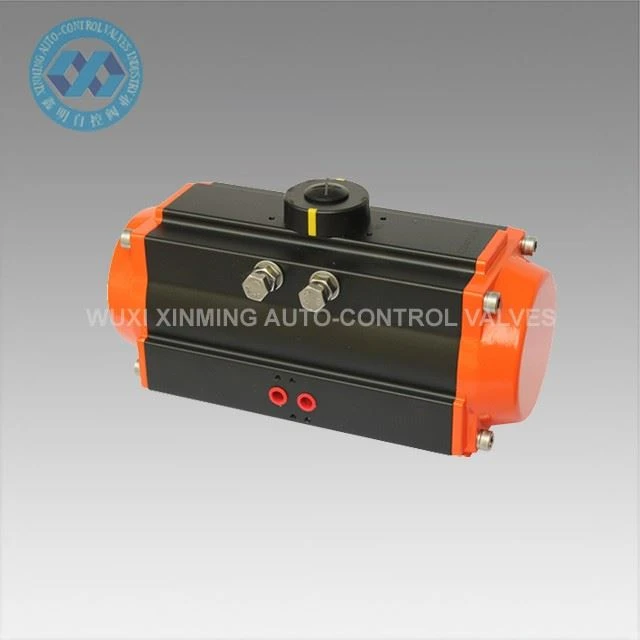

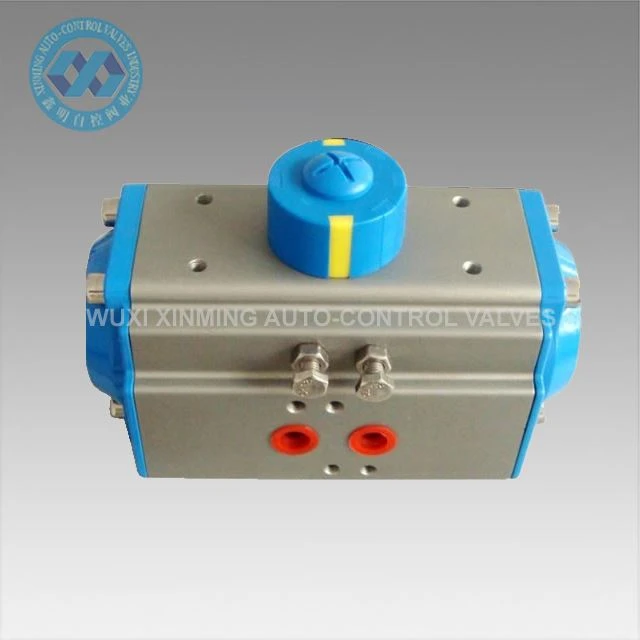

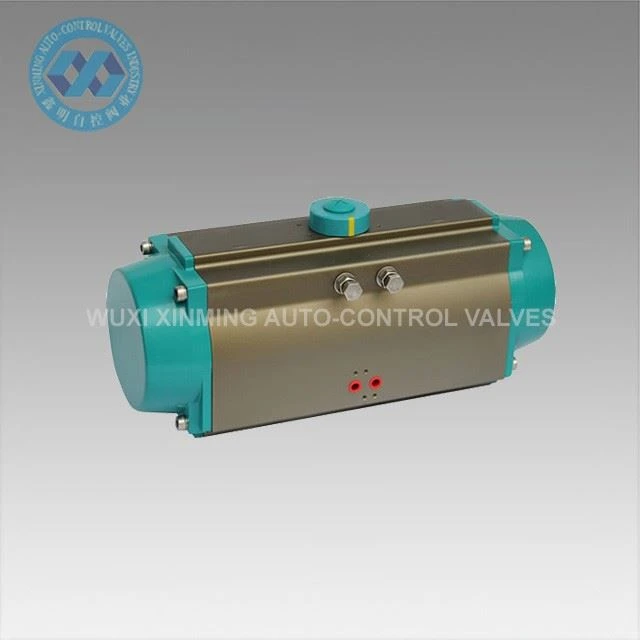

중국 공장 단동 공압 밸브 액추에이터(CE, ATEX, SIL3)

1. 듀얼 포지션 랙

2. 통합 설계

3. 높은 출력 토크

4. 정확한 회전 각도

5. 긴 수명

6. 장기간 내식성을 위한 스테인리스 스틸 패스너

7. 피스톤, 피니언 및 몸체 사이의 인터페이스는 저마찰 재료로 만들어집니다.

명세서

1). 압력 범위: 최대. 작동 압력 10bar

2). 기압: 2.5bar~8bar

삼). 조정 범위: 90도 ± 5도

4). 주변 온도: -20 ~ + 90도 C

5). 유형: 단동(스프링 리턴), 복동

6). 옵션 액세서리: 솔레노이드 밸브, 제한 스위치, 전기 위치

7). 윤활: 모든 움직이는 부품이 윤활제로 코팅되어 수명이 연장됩니다.

8). 수명: 백만 시간

표준

A. 액추에이터와 밸브 사이의 인터페이스: DIN/ISO에 따른 4개 또는 8개의 볼트 오리피스

5211, 축은 DIN 3337에 따라 오리피스를 조립합니다.

B. 액츄에이터와 제어 밸브 간의 인터페이스: 7100 D/S{1}} D/S

NAMUR 또는 VDI/VDE 3845, 7040 D/S-7090 어댑터 플레이트를 통해 연결하는 D/S

C. 액추에이터와 신호 상자 간의 인터페이스: VDI/VDE 3845에 따름

소개

I. 액추에이터 본체

보이 소재는 알루미나 합금입니다. 내부 및 외부 표면은 아노다이즈 산화 및 연마 처리됩니다. 외부 표면은 액츄에이터의 부식 방지 및 피스톤에 대한 최소한의 마찰을 보장할 수 있도록 니켈 도금 처리되어 있습니다.

Ⅱ. 엔드 커버

엔드 커버 재질은 다이캐스팅 알루미늄입니다. 엔드 커버는 부식 방지 성능을 가장 잘 보장하기 위해 에폭시 폴리에스터로 처리됩니다.

III. 구동축

구동축 재질은 중간 탄소강으로 미세 가공 및 니켈 도금 처리되어 피스톤의 부식 방지, 마찰 방지 등의 품질이 향상됩니다.

IV. 피스톤

피스톤 재질은 다이캐스팅 알루미늄 합금입니다. 액츄에이터가 일정한 압력으로 작동될 때 최대 토크가 출력될 수 있습니다.

V. 피스톤 씰

NBR{0}} 고무 씰링은 상온에서 작동기의 정상적이고 안정적인 성능을 보장하기 위해 적용됩니다. FPM은 고객의 요구 사항에 따라 적용될 수도 있습니다.

VI. 여행 조정

플러스/마이너스 5도 트래블은 두 개의 볼트를 통해 조정할 수 있습니다.
