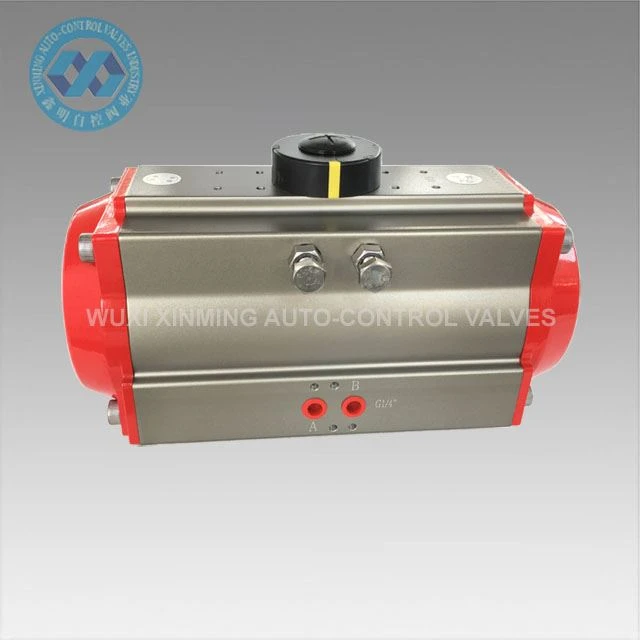

공압 밸브 액츄에이터

작동 유형: 스프링 리턴
회전 각도: 90도 표준
작동 매체: 깨끗하고 건조한 압축 공기
본체 재질: 알루미늄 합금
장착 표준: ISO 5211
작동 압력: 2.5 – 8bar

문의 보내기

설명

제품소개

산업용 밸브 자동화 시스템에서 액추에이터는 밸브가 장기간 안정적으로 작동할 수 있는지 여부를 결정하는 구성 요소입니다. 우리가 본 많은 실제 설치에서 밸브 문제는 밸브 자체가 아니라 부적절한 액추에이터 선택-부족한 토크, 불안정한 스위칭 또는 연속 작동 시 불량한 응답으로 인해 발생합니다.

XM 공압 밸브 액츄에이터는 볼 밸브 및 버터플라이 밸브를 포함한 1/4{0}}회전 밸브 자동화용으로 설계되었습니다. 랙 앤 피니언 메커니즘을 통해 압축 공기를 회전 운동으로 변환하여 산업 공정 시스템에서 빠르고 안정적인 밸브 작동을 가능하게 합니다.

이는 안정적인 온/오프 밸브 제어가 필요한 수처리, 화학 처리, HVAC 시스템 및 일반 산업 자동화에 널리 사용됩니다.

2 (2)

특징

안정적인 회전 운동을 위한 랙 앤 피니언 구조
자동화된 밸브 제어를 위한 빠른 공압 반응
복동식 및 스프링 리턴형으로 제공
손쉬운 밸브 설치를 위한 ISO 5211 장착
산업용으로 사용되는 소형 알루미늄 합금 하우징
지속적인 사이클링 작업에 적합
솔레노이드 밸브 및 리미트 스위치 박스와 호환 가능

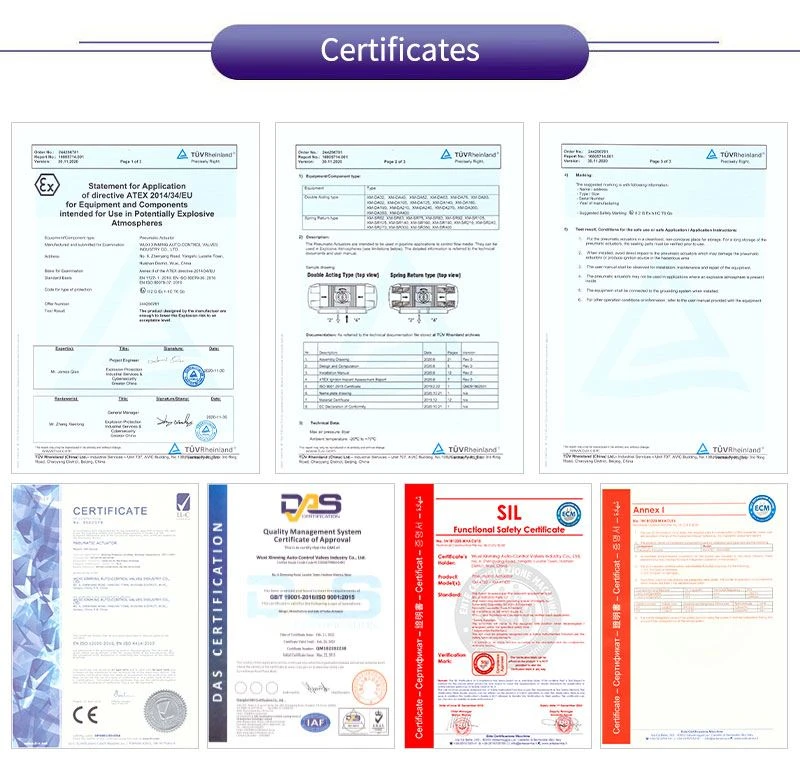

product-800-766

기술 사양

제품 유형: 공압 밸브 액츄에이터
디자인: 랙 앤 피니언
작동 유형: 스프링 리턴
회전 각도: 90도 표준
작동 매체: 깨끗하고 건조한 압축 공기
본체 재질: 알루미늄 합금
장착 표준: ISO 5211
작동 압력: 2.5 – 8bar
온도 범위: 표준/고온 옵션 사용 가능
제어 시스템: 공압 자동화 호환

공압식 액츄에이터 설치

합리적인 설치는 공압식 액츄에이터의 축과 밸브 스템이 동축성을 갖도록 하는 것입니다. 액츄에이터와 밸브를 조립하기 전에 밸브를 측정해야 하며 필요한 토크를 초과해서는 안 됩니다. 조립 후 공압식 액츄에이터와 밸브를 테스트하고 밸브에 정격 압력을 가합니다. 액추에이터의 공기 소스 압력은 0.4mpa 또는 사용자 요구 사항에 따라 다릅니다. 밸브의 개폐는 유연해야 하며 막힘, 크롤링 및 기타 현상이 없어야 하며 여러 번 시도하십시오.

솔레노이드 밸브가 장착된 공압식 액츄에이터는 디버깅 중에 수동 장치를 장착해야 합니다. 솔레노이드 밸브의 빨간색 버튼을 켜고 전기 시운전을 진행합니다. 수동 작동 메커니즘을 사용할 때 가스 또는 액체 소스를 차단한 다음 공압 메커니즘을 디버깅해야 합니다. 공압식 액츄에이터는 공기 공급원을 건조하고 깨끗하게 유지해야 하며 액츄에이터는 정기적으로 유지 관리되어야 하며 에어 필터는 솔레노이드 밸브나 공압식 액츄에이터에 들어가 정상적인 작업에 영향을 미치지 않도록 정기적으로 배수 및 배수해야 합니다.
