제품 소개

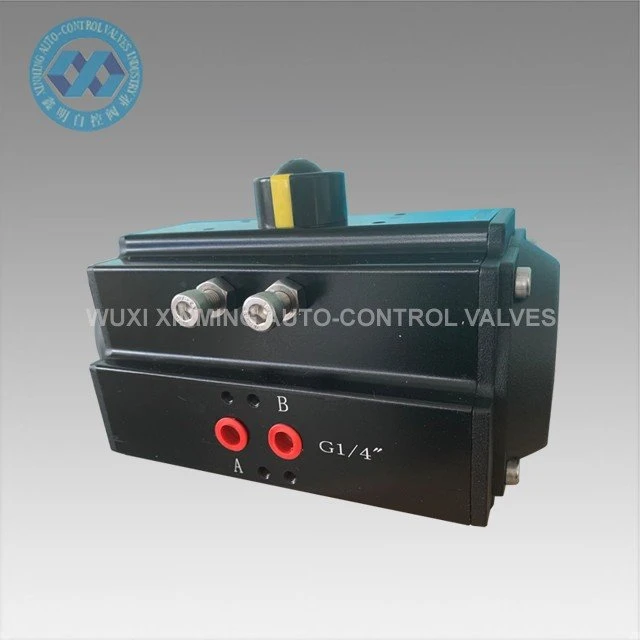

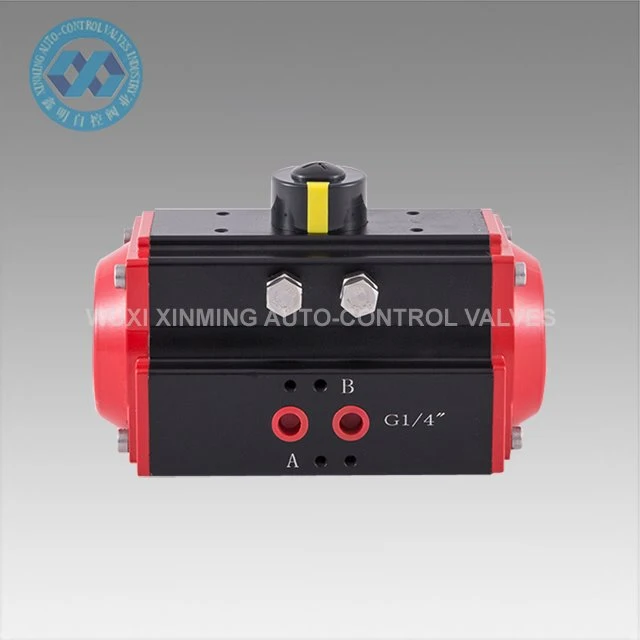

제한된 회전 실린더라고도 하는 공압식 랙 및 피니언 액츄에이터는 회전, 열기, 닫기, 혼합, 스윙, 위치 지정, 조향 및 제한된 회전과 관련된 더 많은 기계적 기능에 사용되는 회전식 액츄에이터입니다. 공압식 랙 및 피니언 액츄에이터는 나비를 제어하는 데 사용됩니다. 밸브, 볼 밸브 및 자동으로 회전 운동을 하는 기계류. 경질 산화 처리된 정밀 다이캐스팅 알루미늄 합금 이중 랙 피스톤은 회전 각도 정확도와 수명을 향상시킵니다. 경화된 액추에이터 본체는 스크래치를 효과적으로 방지할 수 있습니다.
빠른 세부 정보
제품 이름: 공압 랙 및 피니언 액추에이터
브랜드 이름: XM 및 OEM도 허용됩니다.
액추에이터 크기: 32mm-400mm
회전각: 0°~90°(±5°)
작동 온도 범위: -20℃~ +80℃(표준)
-40℃~+80℃(저온)
-15℃~150℃(고온)
공기 공급 압력: 0.2~0.8MPa, 최대 10Mpa
상단 연결: VDI/VDE3845 NAMUR
하단 연결: ISO 5211 및 DIN3337
자료: 알루미늄 합금
구조: 랙 및 피니언, 이중 랙 피스톤
액추에이터 본체 표면 처리: 흑색 알루마이트
엔드 캡 색상: 검정 회색, 검정, 진한 파란색, 하늘색, 빨간색, 주황색, 녹색 등
인증: CE, ATEX, SIL3, ISO9001:2016
기술적인 모수
XM 공압식 랙 및 피니언 액추에이터 출력 토크 테이블
모델 | 입력 공기압(단위:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
공기압 출력 토크(Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
예비 부품 및 재료
치수 다이어그램
공급 능력
공급 능력: 월 10000개 공압 로터리 액츄에이터
패킹& 배달
패킹 세부사항: 1). 내부에 거품 포장이 있는 별도의 판지
2). 해상 운송용 합판 케이스
삼). 항공 운송용 합판 팔레트
출발항: 중국 상하이
리드 타임:
수량(단위) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
동부 표준시. 시간(일) | 재고 상품 | 7 | 20 | 협상 예정 |
이점
1) 모든 중요한 예비 부품은 우수한 성능과 수명을 보장하기 위해 강도를 크게 향상시키기 위해 경질 양극 산화 처리되어 있습니다.
2) 모든 공정은 공정의 정확성과 수명을 보장하기 위해 CNC에 의한 일회성 성형입니다.
자주하는 질문
Q 1: 지불 조건 용량?
A 1: T/T, L/C, 웨스턴 유니온.
Q 2: 무역 조건?
A 2: Incoterms 2010에 따르면 일반적으로 EXW, FOB 상하이, CFR, CIF 및 DDU가 있습니다.
Q 3: 견적의 유효성?
A 3: 30일 이내.
Q 4: 배송 방식은?
A 4: 해상, 항공, 급행 또는 철도.
질문 5: 보증?
A 5: 무료 1년 품질 보증 및 평생 유료 서비스.
Q 6: 설치 및 교육?
A 6: 설치를 위한 일반 비디오 안내. 필요한 경우 유료 해외 엔지니어링 서비스를 제공합니다.
