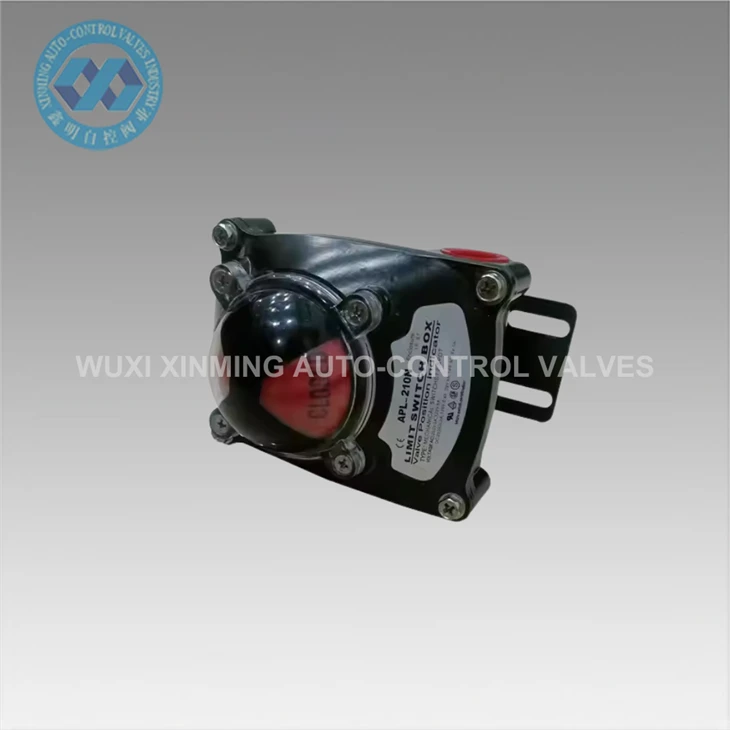

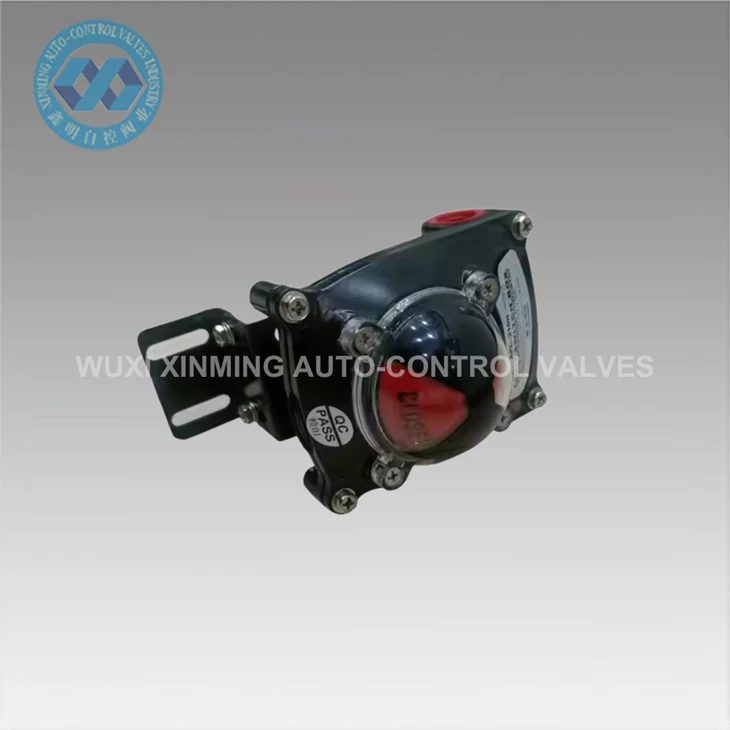

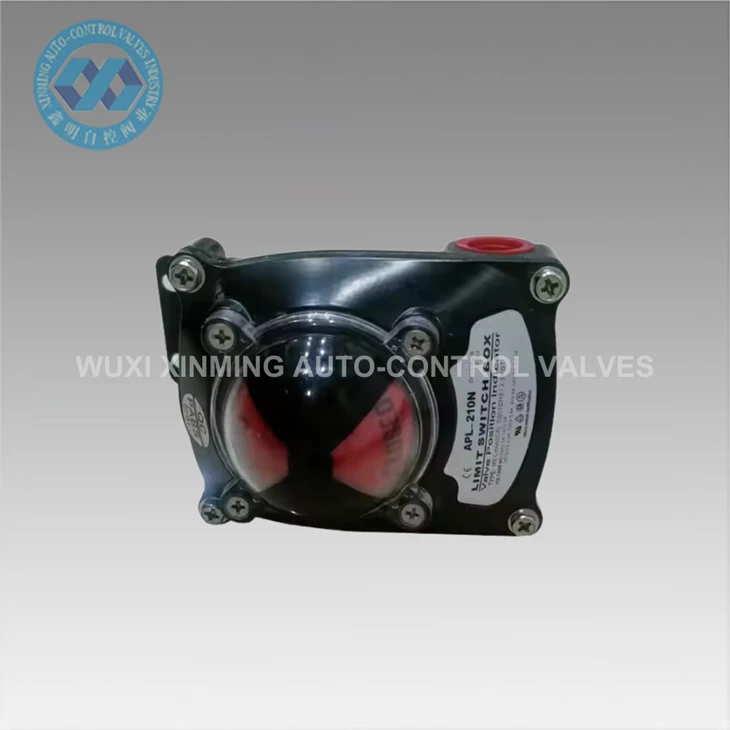

제품개요
APL-210N 기계식 리미트 스위치 박스는 산업 자동화 시스템의 정확한 밸브 위치 표시 및 피드백을 위해 설계되었습니다. 이는 제어 시스템에 신뢰할 수 있는 개방/폐쇄 상태 신호를 제공하기 위해 볼 밸브 및 버터플라이 밸브와 같은 공압 로터리 액추에이터 및 1/4회전 밸브에 널리 사용됩니다.
이 리미트 스위치 박스는 밸브 스템의 기계적 회전을 내부 캠 메커니즘을 통해 전기 스위칭 신호로 변환하여 자동 밸브 작동 중에 정확한 위치 모니터링을 보장합니다. 이는 안전하고 안정적인 시스템 제어를 위해 실시간 밸브 상태 피드백이 필요한 공정 산업의 필수 구성 요소입니다.{1}}
작동 원리
APL-210N은 공압식 액추에이터 상단에 설치되며 밸브 스템에 기계적으로 연결됩니다. 밸브가 0도에서 90도 사이로 회전하면 스위치 박스 내부의 캠이 그에 따라 회전하고 내부 기계식 스위치를 작동시킵니다.

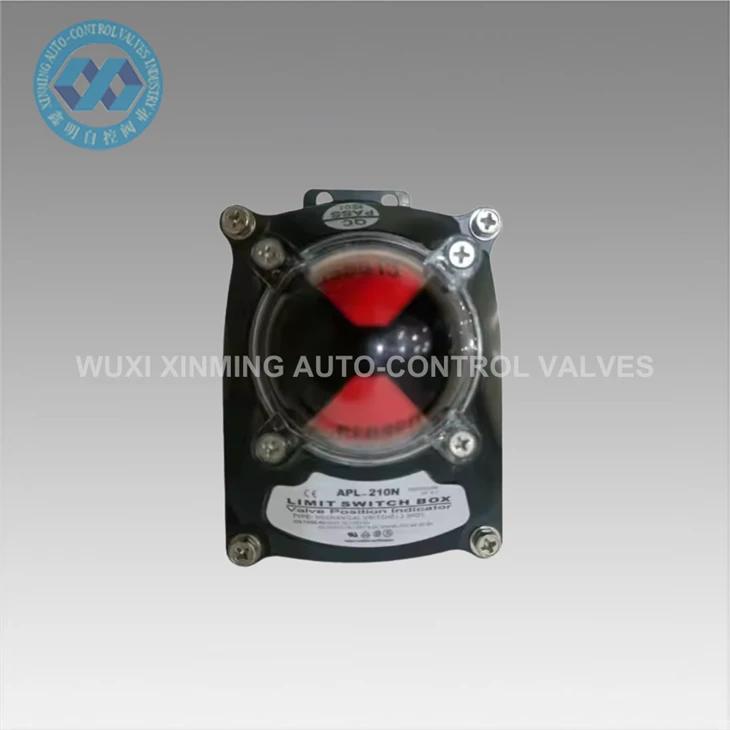

이 스위치는 ON/OFF 신호를 PLC 또는 제어 시스템에 보내 밸브가 완전 개방 위치에 있는지 완전 폐쇄 위치에 있는지를 나타냅니다. 상단 덮개의 시각적 표시기를 통해 장치를 열지 않고도 현장에서 명확한 확인이 가능합니다.

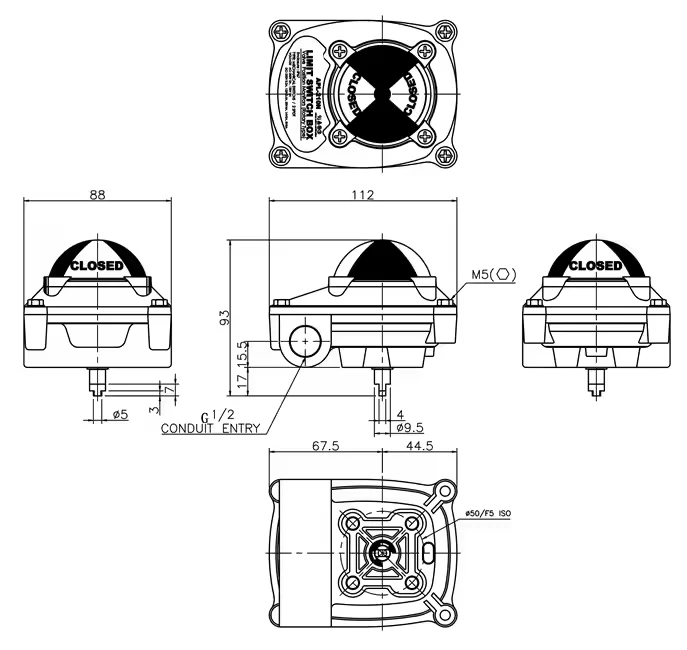

기술 사양
| 모델 | APL-210N |
| 제품 유형 | 기계적 리미트 스위치 박스 |
| 애플리케이션 | 밸브 위치 표시 |
| 호환 밸브 | 볼 밸브, 버터플라이 밸브 |
| 회전 범위 | 0도 – 90도 |
| 하우징 재질 | 알루미늄 합금 |
| 보호 등급 | IP67 |
| 장착 표준 | 나무르 |
| 신호 유형 | 기계식 ON/OFF 스위치 |
| 설치 | 공압식 로터리 액츄에이터 장착 |
응용
APL-210N 리미트 스위치 박스는 밸브 위치 피드백이 필요한 산업 자동화 시스템에 널리 사용됩니다.
- 석유 및 가스 파이프라인 밸브 제어 시스템
- 수처리 및 폐수 시설
- 화학 처리 공장
- 발전 시스템
- HVAC 및 일반 흐름 제어 시스템
일반적인 작동에서는 버터플라이 밸브를 구동하는 공압식 액추에이터에 설치되어 안전한 프로세스 모니터링을 위해 밸브 열림/닫힘 상태를 제어실에 지속적으로 보고합니다.
