제품개요

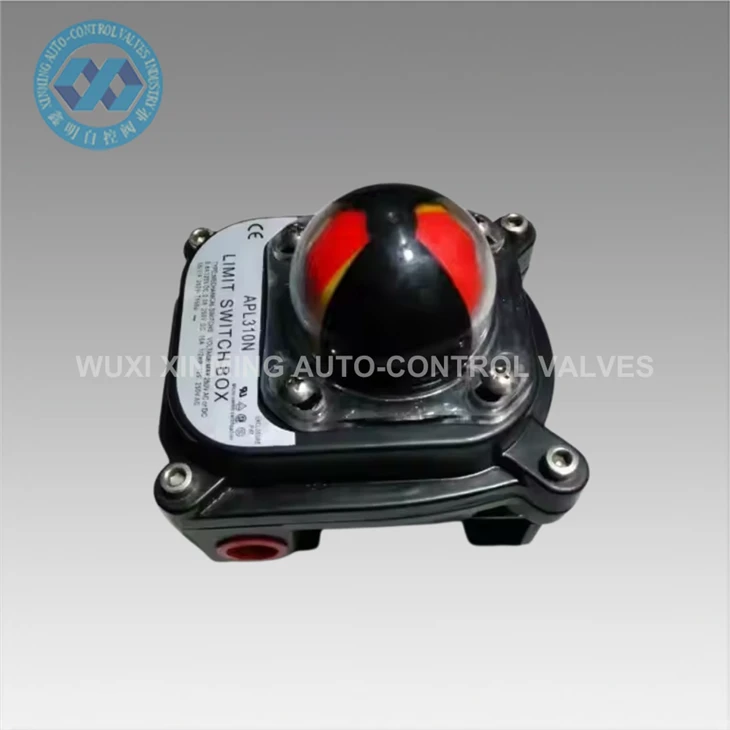

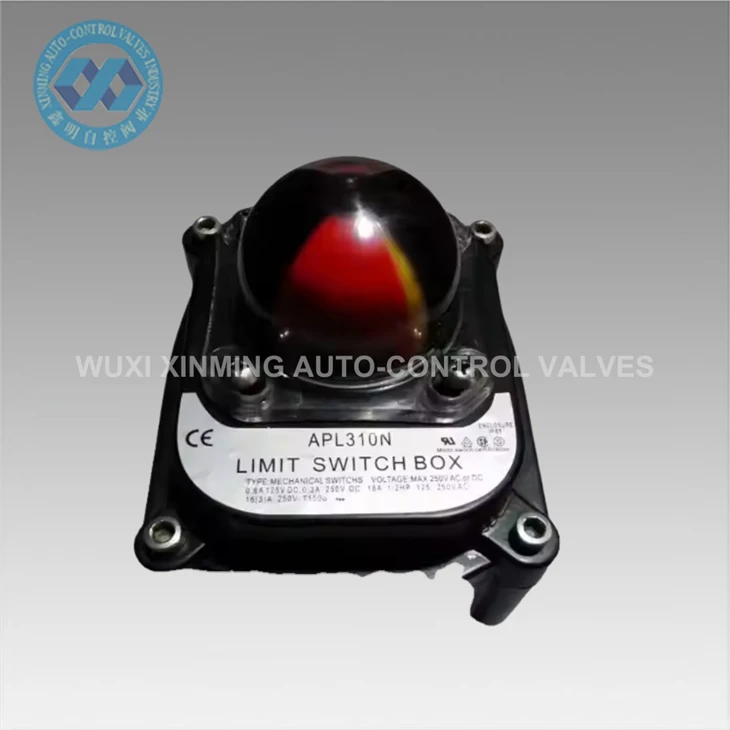

APL-310N 리미트 스위치 박스는 산업 자동화 시스템용으로 설계된 안정적인 밸브 위치 표시기 및 피드백 장치입니다. 공압 또는 전기 액추에이터로 작동할 때 볼 밸브 및 버터플라이 밸브를 포함한 1/4 회전 밸브의 열림 및 닫힘 위치를 모니터링하는 데 사용됩니다.
APL-310N은{0}}실시간 기계적 및 전기적 위치 피드백을 제공함으로써 특히 원격 모니터링이 필요한 공정 제어 시스템에서 안전하고 정확한 밸브 작동을 보장합니다.
특징
- 다이캐스트 알루미늄 합금 쉘, 분체 도장, 아름다운 외관 및 신뢰할 수 있는 품질
- 스위치 위치는 표시기로 명확하게 식별 가능
- 스플라인 샤프트와 스프링을 통해 장착된 캠을 빠르게 설정하고 도구 없이 쉽게 조정할 수 있습니다.
- 안전하고 편리한 배선을 위한 8개의 표준 접점이 있는 다중{0}}접점 단자대
- 표준 와이어 인터페이스
- 이탈 방지 볼트, 상부 커버에 부착된 볼트는 분해 시 떨어지지 않습니다.
- 간편한 설치, 스테인리스 스틸 스핀들 연결 및 장착 브래킷. 모두 NAMUR 표준을 준수합니다.
기술 사양

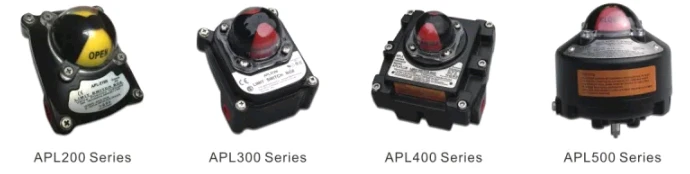

| APL200,300,400,500 시리즈 | ||
| 껍데기 | 기준 | 옵션 |
| 온도 | 200 시리즈(IP66) 300 시리즈(IP66) 400 시리즈(Exd II BT6 IP66) | |
| 500 시리즈(Exd IICT6 Gb DIP A21TA,T6 IP66) | ||
| -25도 ~+85도 | ||
| 배선 포트 | 2XNPT1/2(200/300 시리즈 적용 가능) | PT1/2(200/300 시리즈 적용 가능) |
| 2XNPT3/4(400/500 시리즈 적용 가능) | PF1/2(200/300Type 시리즈 적용 가능) | |
| M20.PG13.5(200/300 시리즈 적용 가능) | ||
| PT3/4(400/500 시리즈 적용 가능) | ||
| PF3/4(400/500 시리즈 적용 가능) | ||
응용
APL-310N 밸브 위치 표시기는 밸브 상태 모니터링이 필요한 산업 자동화 시스템에 널리 사용됩니다.
- 석유 및 가스 파이프라인 밸브 모니터링
- 물 및 폐수 처리 시스템
- 화학 처리 공장
- 발전설비
- 산업 자동화 제어 시스템
- 식품 및 의약품 생산 라인
일반적인 폐수 처리장에서는 APL{1}310N이 버터플라이 밸브에 설치되어 제어실에 실시간 피드백을 제공하여 유량 조절 밸브가 올바르고 안전하게 작동하는지 확인합니다.
FAQ
Q1: 리미트 스위치 박스는 어떤 용도로 사용되나요?
리미트 스위치 박스는 자동 제어 시스템에서 밸브의 열림/닫힘 위치 피드백을 제공하는 데 사용됩니다.
Q2: APL-310N은 어떤 밸브와 호환되나요?
주로 볼 밸브, 버터플라이 밸브 등 1/4{0}}회전 밸브에 사용됩니다.
Q3: APL-310N은 실외 사용에 적합한가요?
예, IP67 등급 알루미늄 하우징을 갖추고 있어 실외 및 열악한 환경에서도 사용할 수 있습니다.
Q4: 어떤 장착 표준을 사용합니까?
대부분의 공압식 액추에이터와 호환되는 NAMUR 표준 장착을 사용합니다.
