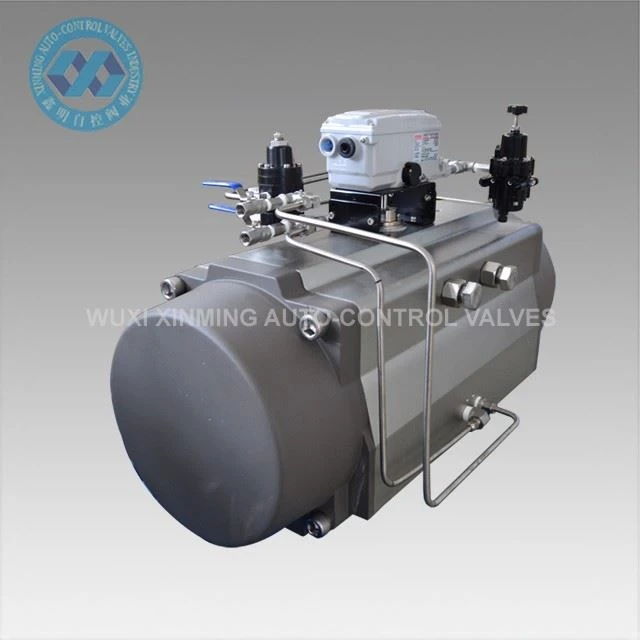

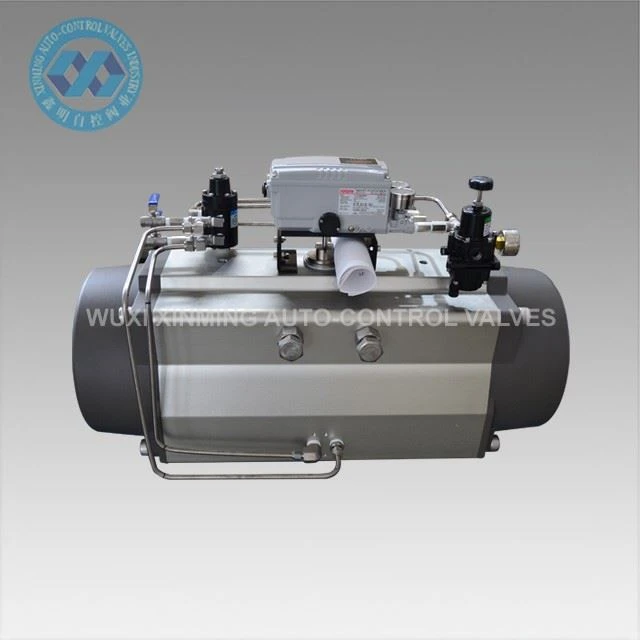

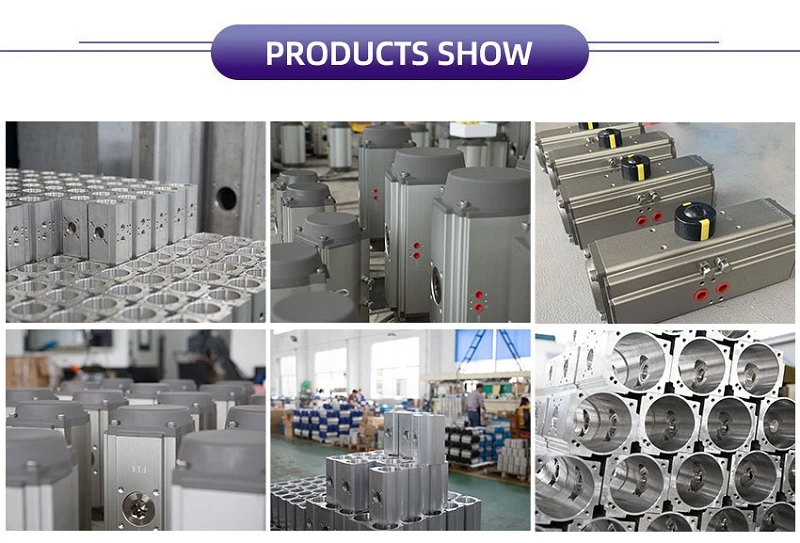

제품개요
복동형 랙 및 피니언 공압식 액추에이터는 산업용 파이프라인 시스템의 1/4{0}}회전 볼 밸브 및 버터플라이 밸브를 자동화하도록 설계되었습니다. 0도 –90도 밸브 작동에 대한 안정적인 공압 제어를 제공하며 ISO 5211 및 NAMUR VDI/VDE 3845와 같은 표준 장착 인터페이스와 호환됩니다.
안정적이고 표준화된 밸브 작동이 필요한 산업 자동화 시스템에 널리 사용됩니다.
기술적인 매개변수
| 제품명 | 공압식 로터리 액츄에이터 |
| 브랜드 이름 | XM 및 OEM도 허용됩니다. |
| 액추에이터 크기 | 32mm-400mm |
| 회전 각도 | 0도 ~90도 |
| 작동 온도 범위 |
-20도 ~ +80도(표준) -40도 ~+80도(저온) -15도 ~150도(고온) |
| 공기 공급 압력 | 0.2~0.8MPa, 최대 10Mpa |
| 상단 연결 | VDI/VDE3845 NAMUR |
| 하단 연결 | ISO 5211 및 DIN 3337 |
| 재료 | 알루미늄 합금 |
| 구조 | 랙 앤 피니언, 듀얼 랙 피스톤 |
| 액추에이터 본체 표면 처리 | 경질 아노다이징 |
| 엔드 캡 색상 | 검정 회색, 검정, 진한 파란색, 하늘색, 빨간색, 주황색, 녹색 등. |
| 인증 | CE, ATEX, SIL3, ISO9001:2016 |
XM 복동식 공압 로터리 액츄에이터 출력 토크 표
|
모델 |
입력공기압력 (단위: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
공기압 출력 토크(Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
특징
- 복동형 랙 및 피니언 설계로 공기에 의한{0}}안정적인 개폐 제어가 보장됩니다.
- 0도 –90도 쿼터-볼 밸브 및 버터플라이 밸브용 회전 출력.
- 듀얼 랙 피스톤 구조는 토크 균형을 향상시키고 기계적 응력을 줄입니다.
- 경질 양극 산화 알루미늄 본체는 산업 환경에서 내식성을 제공합니다.
- 어댑터 없이 직접 설치하기 위한 NAMUR VDI/VDE 3845 및 ISO 5211 장착.
- 표준 및 열악한 작업 조건을 위한 넓은 온도 범위 옵션.
- 토크, 크기 및 색상 요구 사항에 따라 OEM 맞춤화가 가능합니다.
- 산업 자동화 용도로 CE, ATEX, SIL3, ISO9001 인증을 받았습니다.
애플리케이션
- 석유 및 가스 파이프라인의 볼 밸브 자동화
- 수처리장의 버터플라이 밸브 제어
- 화학 처리 흐름 조절 시스템
- 발전소 증기 및 유체 제어 시스템
- 식품, 음료, 의약품 생산 라인
- 일반 산업 공정 자동화
공급 능력
공급 능력: 월 10000개 공압 로터리 액츄에이터

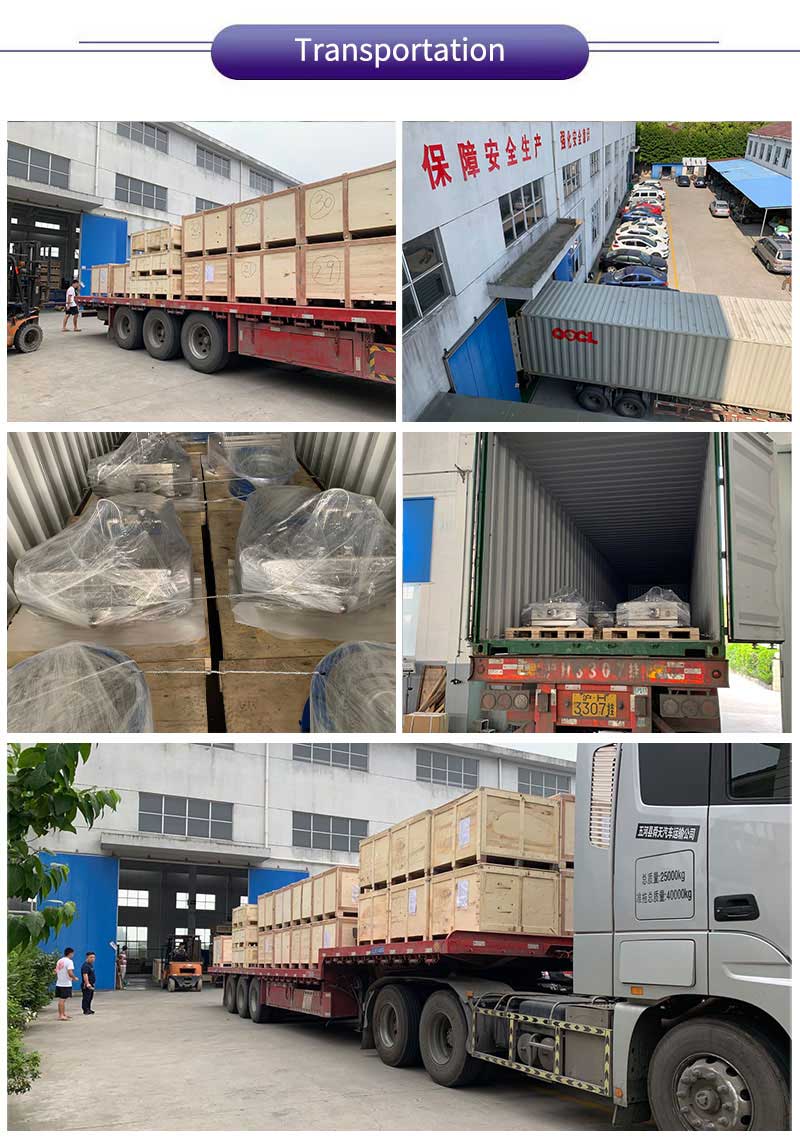

포장 및 배송
포장 세부사항:
1). 내부에 폼 포장이 있는 별도의 상자
2). 해상 운송용 합판 케이스
3). 항공 운송용 합판 팔레트
출발항 : 상하이, 닝보 등 중국
리드타임:
|
수량(단위) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
예상 시간(일) |
재고가 있는 상품 |
7 |
20 |
협상 예정 |
