제품 소개

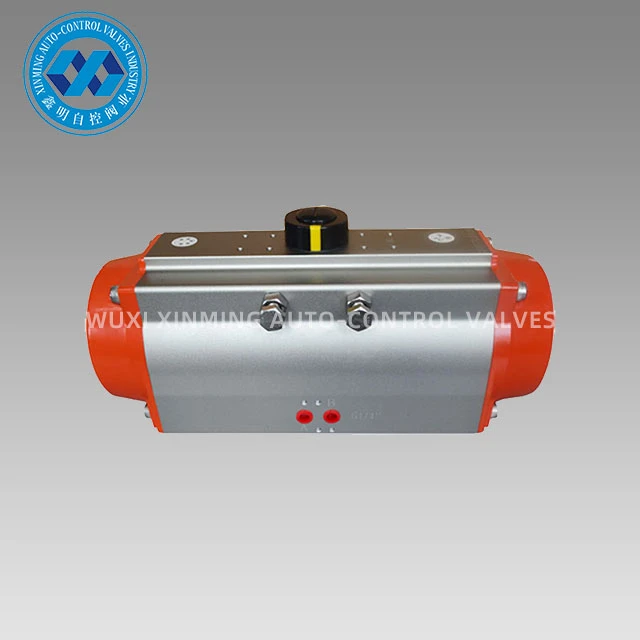

하드 아노다이징 공압 액추에이터는 정밀한 기어링과 안정적인 출력 토크를 갖춘 콤팩트한 이중 피스톤 랙 및 피니언 구조를 가지고 있습니다. 실린더 몸체는 압출 된 알루미늄 합금으로 만들어졌으며 양극 산화 처리되어 단단한 표면과 강한 내마모성을 가지고 있습니다. 필요에 따라 설치할 수 있습니다. 밸브, 에코 장치, 포지셔너 (개방 표시), 삼중항 및 수동 작동 메커니즘. 일치하는 볼 밸브, 버터 플라이 밸브 및 기타 각도 스트로크 밸브.
디자인 기능
1. 밸브 본체와 피스톤은 하드 아노다이징됩니다.
2. 표시기 나사가 플라스틱이 아닌 한, 다른 모든 나사는 SS304입니다.
3. 크고 작은 출력 토크는 선택 사항입니다.
기술적인 매개변수
XM 알루미늄 공압 액추에이터 출력 토크 테이블
모델 | 입력 공기 압력 (단위 : 바) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
공기 압력 출력 토크 (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
예비 품목 및 물자


차원 다이어그램
