제품 소개

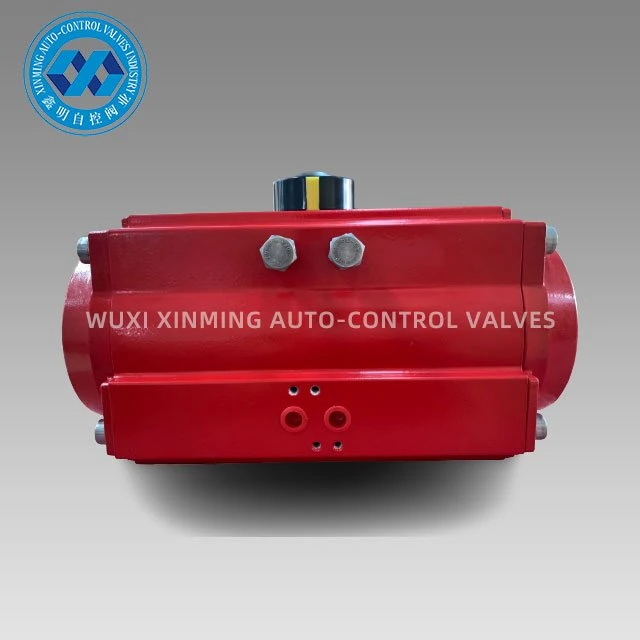

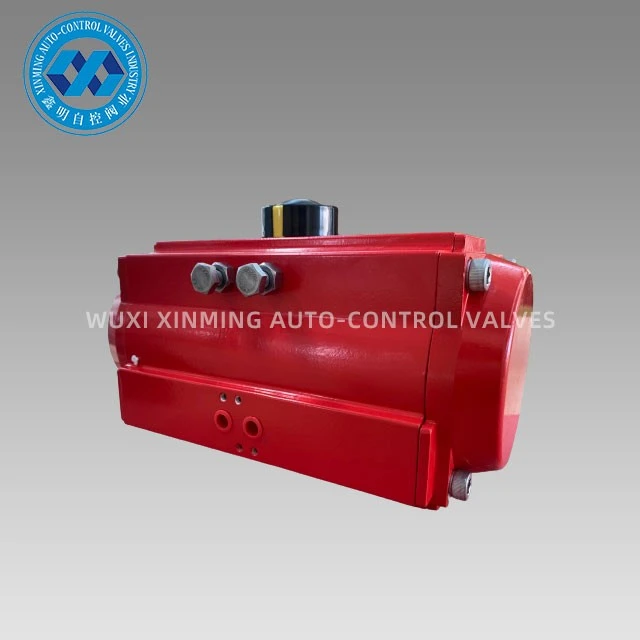

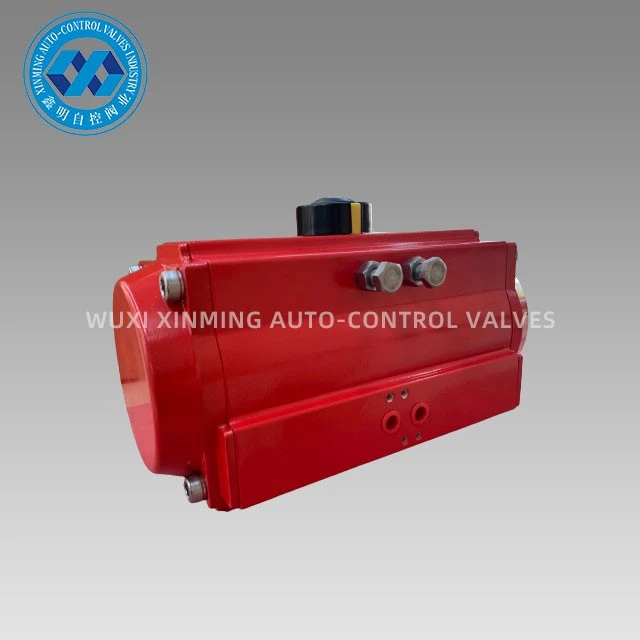

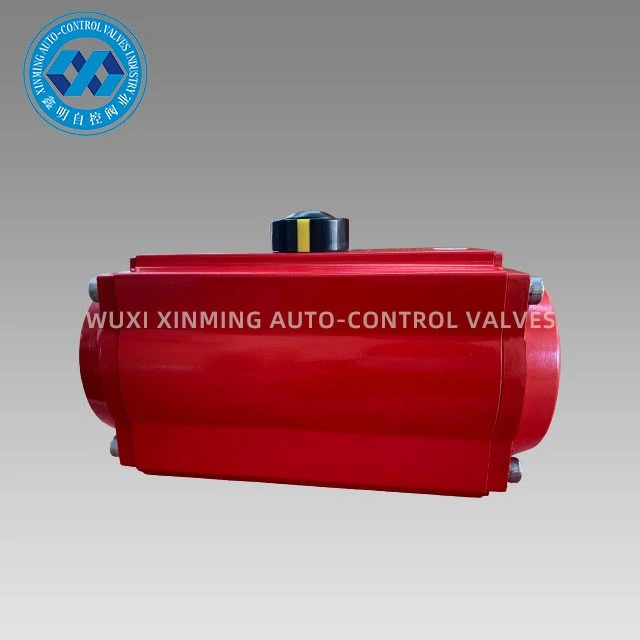

자동 온오프 밸브 액추에이터는 볼 밸브, 버터플라이 밸브 및 회전 기계를 자동으로 조절하는 데 사용됩니다. 정밀 다이 캐스트 알루미늄 합금으로 만들어진 이중 랙 피스톤의 하드 산화 처리는 서비스 수명과 회전 각도 정확도를 향상시킵니다. 자동 온오프 밸브 액추에이터 본체의 하드 산화는 스크래치를 효과적으로 방지할 수 있습니다.


빠른 세부 사항
제품 이름: 자동화된 온 오프 벨브 액추에이터
브랜드 이름 : XM과 OEM도 허용됩니다.
액추에이터 크기 : 32mm-400mm
회전하는 각: 0°~90°(±5°)
작동 온도 범위 : -20 °C ~ + 80 °C (표준)
-40°C~+80°C (저온)
-15°C~150°C (고열)
공기 공급 압력 : 0.2 ~ 0.8MPa, 최대 10Mpa
상단 연결: VDI/VDE3845 나무르

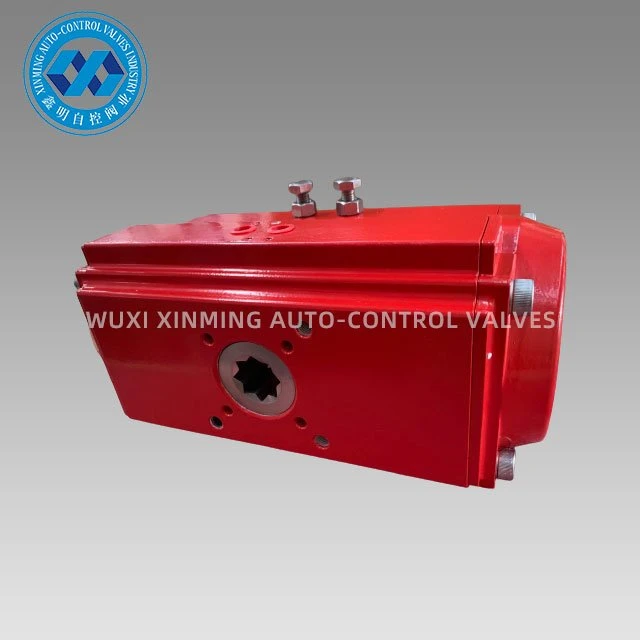

하단 연결: ISO 5211 및 DIN3337
재질 : 알루미늄 합금
구조: 선반과 피니언, 이중 선반 피스톤
액추에이터 본체 표면 처리 : 하드 아노다이징 또는 딥 산화
증명서: 세륨, ATEX, SIL3, ISO9001: 2016년

기술적인 매개변수
XM 온오프 공압 액추에이터 출력 토크 테이블
모델 | 입력 공기 압력 (단위 : 바) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
공기 압력 출력 토크 (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
차원 다이어그램
