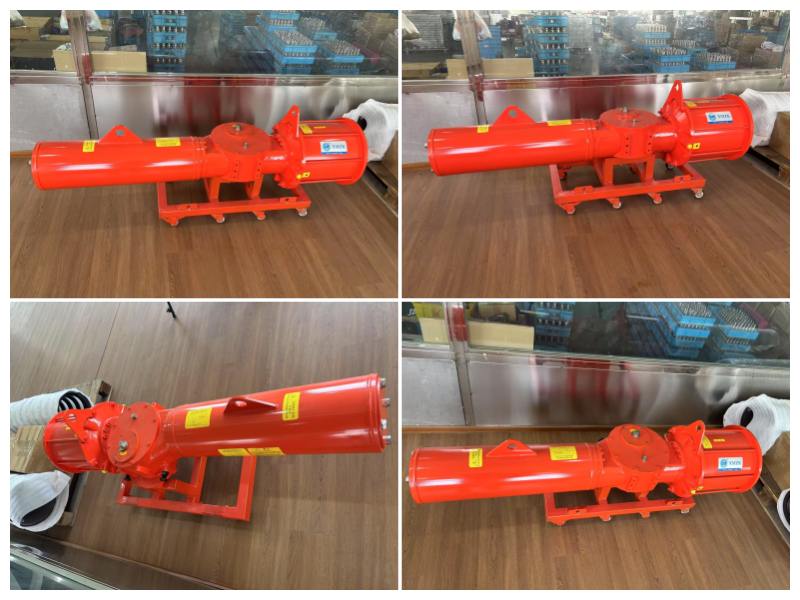

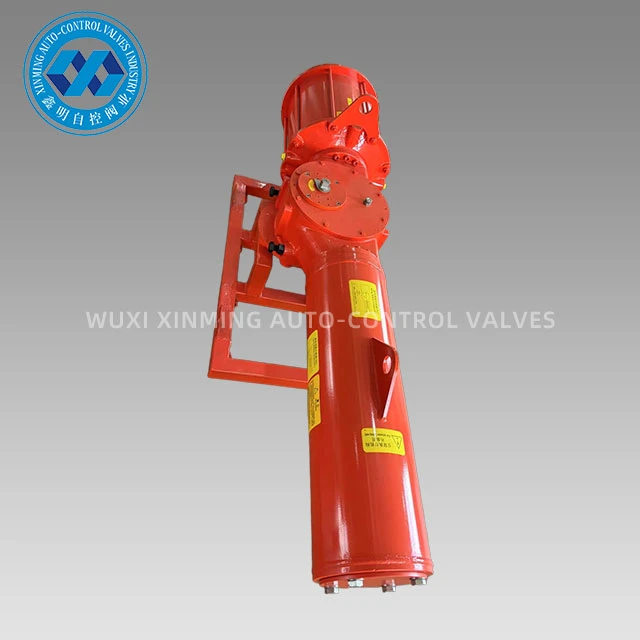

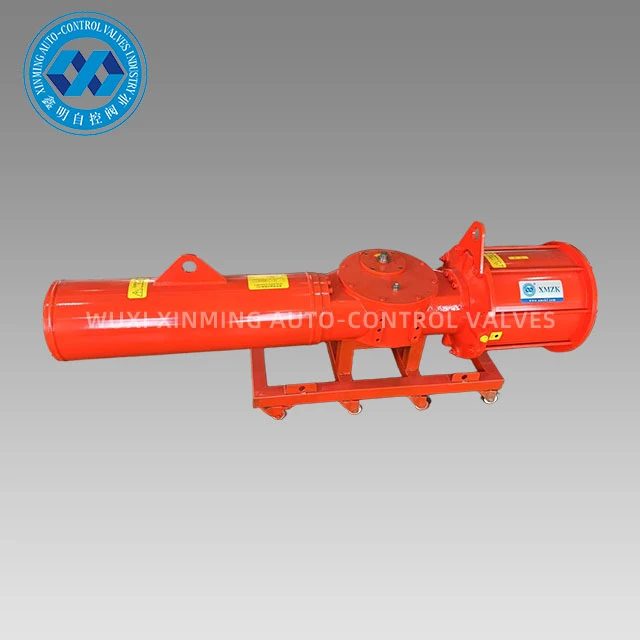

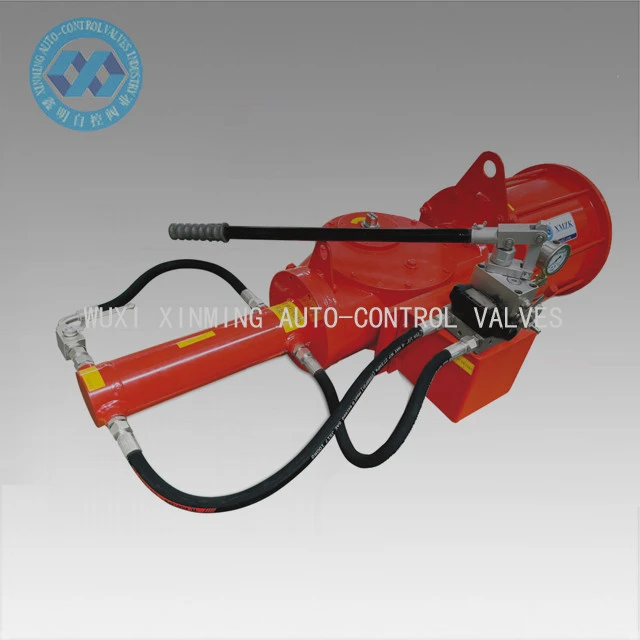

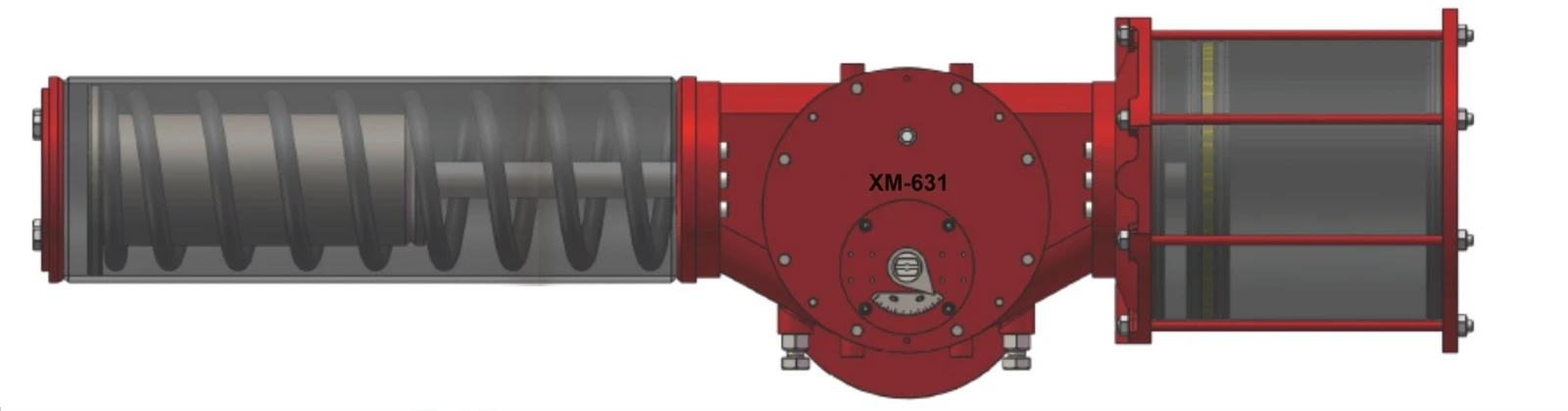

스프링 리턴 스카치 요크 공압식 액추에이터

스프링 리턴 스카치 요크 공압 액추에이터는 산업용 밸브 제어용으로 설계된{0}}고신뢰성 구동 장치입니다. 독특한 Scotch Yoke 전달 메커니즘을 사용하여 압축 공기 동력을 90도 회전 운동으로 변환하고 내장된-강한 스프링을 통해 자동 재설정 기능을 구현하여 공기 장애 또는 비상 상황 발생 시 밸브가 신속하게 안전한 위치(완전 열림 또는 완전 닫힘)로 복귀하도록 보장합니다. 스프링 리턴 스카치 요크 공압식 액츄에이터의 모듈식 설계는 ISO 5211/NAMUR 표준 인터페이스를 지원하고 다양한 유형의 볼 밸브 및 버터플라이 밸브에 적용할 수 있으며 리미트 스위치, 솔레노이드 밸브 및 자동 제어를 위한 기타 액세서리를 장착할 수 있습니다. 기존 랙 앤 피니언 액추에이터와 비교하여 스카치 요크 구조는 기계적 효율성이 더 높고 서비스 수명이 더 길며 위험한 조건에서 밸브 제어를 위한 이상적인 선택입니다. 스카치 요크 구조는 기존 랙 앤 피니언 액추에이터보다 서비스 수명이 길고 기계적 효율성이 높기 때문에 위험한 상황에서 밸브 제어를 위한 탁월한 옵션입니다.

제품 특징:

1. XM 스카치 요크 공압식 액츄에이터에는 대칭형과 경사형의 두 가지 유형이 있으며, 두 가지 출력 토크 특성에 해당합니다. 기울어진 스카치 요크 액츄에이터는 시동 토크가 높고 작동 토크가 낮아 버터플라이 밸브 제어에 적합합니다. 대칭형 스카치 요크 액추에이터는 보다 균형 잡힌 토크 곡선을 가지며 주로 볼 밸브 및 플러그 밸브 제어에 적합합니다.
2. 이중 재질(고무 및 PFA)로 캡슐화된 O-링은 다양한 온도 및 작업 조건에 적용할 수 있습니다.
이중 O-링과 베어링 설계는 모듈형 실린더의 안정성과 신뢰성을 보장합니다.
3. XM 스프링 리턴형의 출력 토크는 140,000Nm 이상에 달할 수 있고 복동형의 출력 토크는 250,000Nm 이상에 달할 수 있습니다.-
작동 압력: 0.3-0.6MPa.
4. 센터바디 모듈과 실린더 모듈 모두 연성철 또는 탄소강으로 제작되어 충분한 강도를 보장합니다. 전체적인 구조가 컴팩트하고 디자인이 아름답고 조화롭습니다. 요크 로드와 피스톤은 최고의 토크 출력을 보장합니다.
5. 마찰이 적고 수명이 긴 복합 재료는 금속{1}}대-직접적인 금속 접촉을 방지하므로 유지 관리 및 교체가 빠르고 쉽습니다.
6. 출력 샤프트는 최신 ISO5211 및 NAMUR 표준을 준수합니다. 크기는 맞춤 설정할 수 있으며 스테인레스 스틸은 선택 사항입니다.
7. NAMUR 표준 위치 표시기는 리미트 스위치 박스 및 포지셔너와 같은 액세서리의 설치를 용이하게 합니다.
8. 두 개의 독립적인 각도 조절 볼트는 밸브 스트로크를 -6도에서 96도까지 조정할 수 있어 밸브 시트의 수명을 연장하는 데 도움이 됩니다.

원칙은 다음과 같습니다.

압축 공기가 챔버로 들어가 피스톤을 밀어 선형 운동을 하고, 요크 핀과 요크 홈의 전달 구조에 의해 피스톤의 선형 운동이 요크의 회전 운동으로 변환되고 출력 샤프트가 회전하도록 구동하여 밸브를 제어합니다.
